| 이더넷 포트: | 8 × 10/100/1000Base-T (POE ++의 RJ45) | 섬유 포트: | 1 × 100/1000Base-X (SFP/SC/FC/ST 옵션) |
|---|---|---|---|
| 전원 입력: | 48 ~ 57VDC 중복 (6 핀 말단 블록) | 작동 온도: | -40 ° C ~ 80 ° C |
| 치수: | 150 × 115 × 50 mm | 포장: | 알류미늄 |

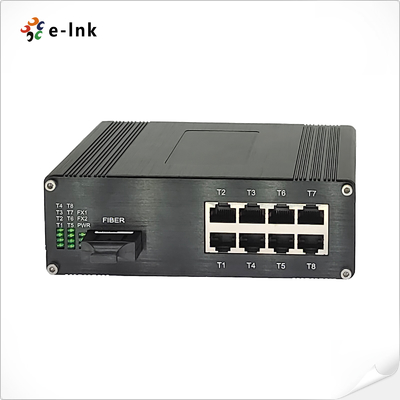

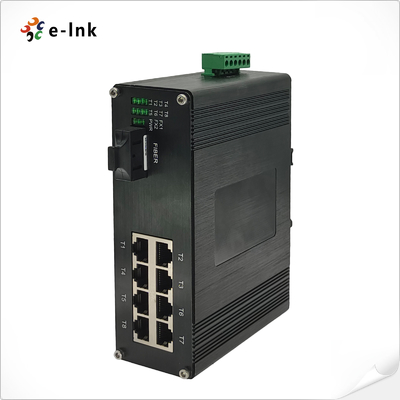

산업용 8포트 기가비트 802.3bt PoE++ 스위치 + 1 파이버 업링크 360W -40~80°C
개요
LNK-IMC108GP60은 단일 케이블을 통해 전력과 데이터를 모두 제공하는 견고한 8포트 기가비트 PoE++ + 1포트 100/1000Base-X 산업용 이더넷 스위치입니다. 각 RJ45 포트는 최대 60W의 IEEE 802.3bt PoE++를 지원하며 총 360W의 전력 예산을 제공하여 PTZ IP 카메라, 무선 AP 및 산업용 IoT 장비와 같은 고전력 장치에 이상적입니다. 이 스위치는 이중화된 48~57VDC 입력, 견고한 알루미늄 하우징 및 -40°C ~ 80°C의 넓은 작동 온도로 설계되어 CCTV 감시, 산업 자동화 및 중요 야외 설치에서 안정적인 성능을 보장합니다.
특징
8× 기가비트 RJ45 PoE++ 포트(802.3af/at/bt, 각 최대 60W, 총 360W)
1× 100/1000Base-X 파이버 업링크(SFP/SC/FC/ST 옵션)
자동 MDI/MDIX, 자동 협상, 전이중/반이중 지원
고성능 스위칭: 2.75M 버퍼, 4K MAC 테이블
효율적인 데이터 전송을 위해 9K 점보 프레임 지원
과부하 및 역 극성 보호 기능이 있는 이중화된 48~57VDC 전원 입력
넓은 작동 온도: -40°C ~ 80°C, MTBF >200,000시간
낮은 전력 소비: ≤5W (PoE 미사용 시)
산업 등급 알루미늄 케이스, DIN 레일 장착
에너지 효율적인 이더넷(EEE) & IEEE 802.3x 흐름 제어
인증된 EMC 및 안전 규정 준수(EN55022, EN55024, IEC 61000-4 시리즈)
기술 지표
|
표준: |
IEEE802.3 10BASE-T |
|
IEEE802.3u 100BASE-TX/FX |
|
|
IEEE802.3ab 1000BASE-T |
|
|
IEEE802.3z 1000BASE-X |
|
|
IEEE802.3x 흐름 제어 |
|
|
IEEE 802.3az 에너지 효율적인 이더넷(EEE) |
|
|
IEEE802.3af Power over Ethernet |
|
|
f/at/btt Power over Ethernet |
|
|
전송&필터링속도: 14,880pps (10Mbps) |
148,800pps (100Mbps) |
|
1,488,000pps (1000Mbps) |
|
|
패킷 버퍼 메모리: |
|
|
2.75 |
M 비트처리 유형: |
|
Store-and-Forward |
최대 패킷 길이: |
|
9K 바이트 점보 프레임 |
주소 테이블 크기: |
|
4K |
MAC 주소 인터페이스 |
|
커넥터: |
|
|
8 |
/1000 광 포트: |
|
1 |
x 500(SFP, SC, FC, ST 옵션) 환경 |
|
작동 온도: |
|
|
-40°C ~ 80°C (-40°F ~ 176°F) |
보관 온도: |
|
-40°C ~ 85°C (-40°F ~ 185°F) |
상대 습도: |
|
5% ~ 95% 비응축 |
MTBF |
|
> 200,000시간 |
전기 및 기계 |
|
입력 전원: |
|
|
48 |
10VDC,이중화 전원(6핀 터미널 블록) 전력 소비: |
|
360 |
W 최대 (PoE 사용 시)5W 최대 (PoE 미사용 시) |
|
표준: |
|
|
IEEE802.3a |
f/at/btPoE: |
|
포트별 상태 |
|
|
RJ45 |
포트 1 ~ 포트 8/1000 |
|
6 |
Kg전원 핀 할당 |
|
1/2(+), 3/6(-) 또는 4/5(+), 7/8(-) |
보호: |
|
전원 입력 과부하: |
|
|
자동 재설정 가능 |
역 극성: |
|
제공 |
LED 표시등: |
|
전원: |
|
|
Power1, Power2 상태 |
PoE: |
|
포트별 상태 |
이더넷(포트별): |
|
링크/활동 |
파이버 |
|
:FX1 |
크기(WxDxH): |
|
150 |
x 50x 50mm 무게: |
|
0. |
6Kg케이스: |
|
알루미늄 케이스 |
장착 옵션: |
|
DIN 레일 장착 |
규제 승인 |
|
ISO9001 |
|
|
EN55022:2010+AC: 2011, Class A |
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009 |
|
|
EN 61000-3-3: 2013 |
|
|
EN55024:2010 |
|
|
IEC 61000-4-2: 2008 (ESD) |
|
|
IEC 61000-4-3: 2010 (RS) |
|
|
IEC 61000-4-4: 2012 (EFT) |
|
|
IEC 61000-4-5: 2014 (서지) |
|
|
IEC 61000-4-6: 2013 (CS) |
|
|
IEC 61000-4-8: 2009 (PFMF) |
|
|
주문 정보 |
|
모델
