제품 상세 정보:
결제 및 배송 조건:
|
| 포트: | 6 × RJ45 (10/100Mbps) + 3 × 100Base-FX 섬유 | 스위칭 용량: | 148.8kpps @100m, 14.88kpps @10m |
|---|---|---|---|
| 전원 입력: | 12–48VDC, 중복 터미널 블록 | 작동 온도: | -40 ° C ~ 80 ° C |
| 주택: | 알루미늄, Din-Rail 마운트 | 치수: | 150 × 115 × 50 mm |

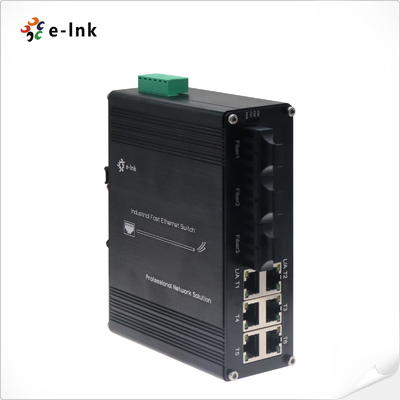

산업용 6포트 패스트 이더넷 스위치 + 3파일 포트 강화된 DIN-레일
전반적인 설명
LNK-IMC306 시리즈는 6 개의 빠른 이더넷을 갖춘 견고한 산업용 이더넷 스위치입니다.
RJ45 포트와 3 개의 광섬유 업링크 (SFP/SC/FC/ST 선택)
전송, 그것은 감시, 무선 백하울, 원격 네트워크에 이상적입니다.
불필요한 DC 입력, -40 °C에서 80 °C 폭 온도 지원 및 컴팩트 DIN-Rail
알루미늄 가구,이 스위치는 가혹한 산업에서 안정적인 성능을 보장
환경.
특징
6×10/100Base-TX RJ45 + 3×100Base-FX 섬유 포트
유연한 섬유 옵션:SFP, SC, FC 또는 ST 인터페이스
에너지 효율:IEEE 802.3az 준응, 최대 5W의 낮은 소비량
산업용 신뢰성:MTBF >200,000 h, 견고한 알루미늄 케이스
부재된 12~48VDC 전력 입력과부하 및 역극성 보호
무난한 환경 준비:-40°C~80°C에서 작동합니다
DIN-Rail 장착 설계컨트롤 캐비닛에 쉽게 배치하기 위해
표준을 준수합니다:ISO9001, CE, EMC, ESD, EFT, 급증 저항성
기술 지표
|
표준: |
IEEE802.3 10BASE-T |
|
IEEE802.3u 100BASE-TX/FX |
|
|
IEEE 802.3az 에너지 효율 이더넷 (EEE) |
|
|
IEEE802.3x 흐름 제어 |
|
|
앞으로&필터의 비율: |
14,880pps (10Mbps) |
|
148800pps (100Mbps) |
|
|
패킷 버퍼 메모리: |
512K 비트 |
|
처리 유형: |
저장 및 전달 |
|
주소 테이블 크기: |
1024 MAC 주소 |
|
인터페이스 |
|
|
커넥터: |
6 x RJ45 |
|
광 포트: |
3 x 100Base-FX (SFP, SC, FC, ST 선택) |
|
이더넷 포트 |
RJ45 항구 1 ~ 항구6 |
|
환경 |
|
|
작동 온도: |
-40°C ~ 80°C (-40°F ~ 176°F) |
|
저장 온도: |
-40°C ~ 85°C (-40°F ~ 185°F) |
|
상대 습도: |
5%~95% 비연결성 |
|
MTBF |
> 200만 시간 |
|
전기 및 기계 |
|
|
입력 전력: |
12~48VDC, 부재 전력 (6핀 터미널 블록) |
|
전력 소비: |
5W 맥스 |
|
보호: |
|
|
전력 입력 과부하: |
자동 재설정 |
|
역극성: |
현재 |
|
LED 표시기: |
|
|
전력: |
PWR 상태 |
|
이더넷 (포트당): |
연결/활동 |
|
섬유: |
FX1, FX2, FX3 |
|
크기 (WxDxH): |
150 x 115 x 50 mm |
|
무게: |
0.61kg |
|
케이스: |
알루미늄 케이스 |
|
장착 옵션: |
DIN-Rail |
|
규제 승인 |
|
|
ISO9001 |
|
|
EN55022:2010+AC: 2011, A급 |
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009 |
|
|
EN 61000-3-3: 2013 |
|
|
EN55024:2010 |
|
|
IEC 61000-4-2:2008 (ESD) |
|
|
IEC 61000-4-3: 2010 (RS) |
|
|
IEC 61000-4-4: 2012 (EFT) |
|
|
IEC 61000-4-5: 2014 (올림) |
|
|
IEC 61000-4-6: 2013 (CS) |
|
|
IEC 61000-4-8:2009 (PFMF) |
|
주문 정보
|
모델 |
설명 |
|
LNK-IMC306 |
산업 이더넷 스위치: 6-포트 10/100베이스-TX+ 3-포트 100BASE-FX 섬유, 멀티모드, 듀얼 섬유, SC, 2KM |
|
LNK-IMC306-20 |
산업 이더넷 스위치: 6-포트 10/100베이스-TX+ 3-포트 100BASE-FX 섬유, 싱글 모드, 듀얼 섬유, SC, 20KM |
|
LNK-IMC306S-20 |
산업 이더넷 스위치: 6-포트 10/100베이스-TX+ 3-포트 100BASE-FX 섬유, 단일 모드, 단일 섬유, SC, 20KM |
|
LNK-IMC306F-20 |
산업 이더넷 스위치: 6-포트 10/100베이스-TX + 3-포트 100BASE-FX 섬유, 단일 모드, 단일 섬유, FC, 20km |
|
LNK-IMC306-SFP |
산업6- 포트 10/100BASE-T +3- 10번 항구0BASE SFP 이더넷 스위치 |
|
SFP 옵션 |
SFP 옵션 SFP 옵션 페이지에서 SFP 옵션을 선택하십시오. |
|
SFP 모듈은 별도로 구매해야 합니다. |
|
|
장착 옵션 |
기본 DIN-Rail Bracket 설치되어 있습니다. |
|
전원 옵션 |
|
|
전원 공급은 별도로 구입해야 합니다. |

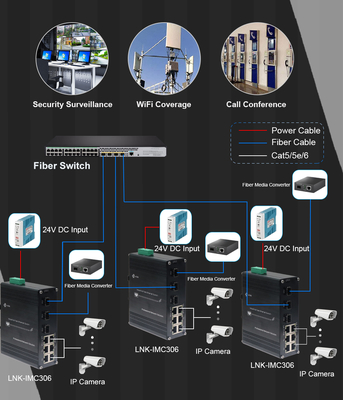

적용
