제품 상세 정보:
결제 및 배송 조건:
|
| 파장: | WDM :1310nm/1550nm | 입력 전원: | DC5V 2A |
|---|---|---|---|
| 전력 소비: | ≤6w | 무게: | 1kg |
| 치수 크기: | 104 x 104 x 28mm | 작동 온도: | -15 ° C ~ 65 ° C (5 ° F ~ 149 ° F) |
| 강조하다: | AHD CVI TVI 광섬유 컨버터 120km 범위,5MP 플러그 앤 플레이 광섬유 컨버터,보증 포함 CVBS 광섬유 컨버터 |
||

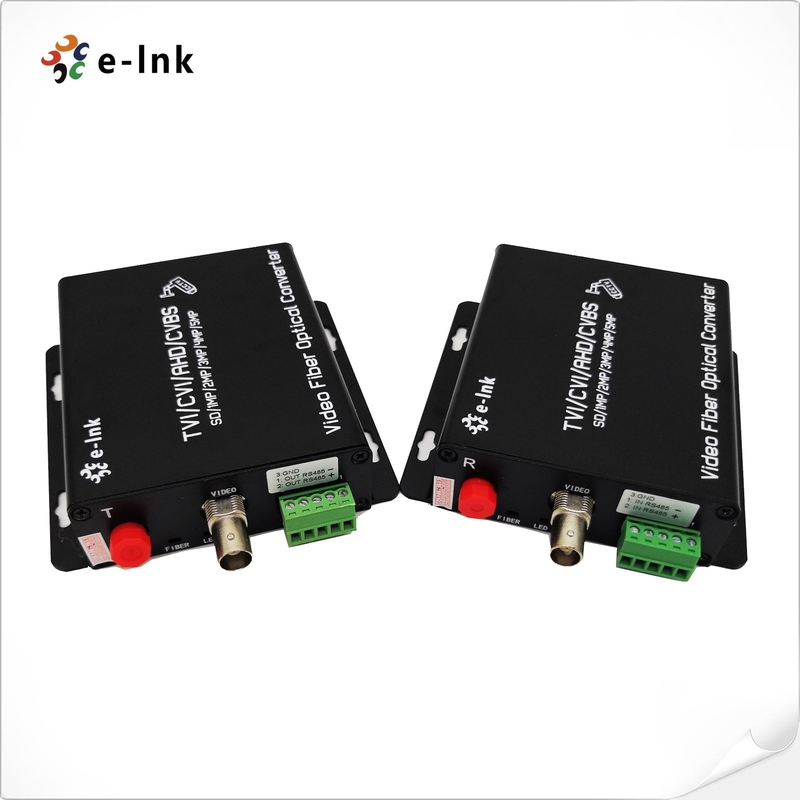

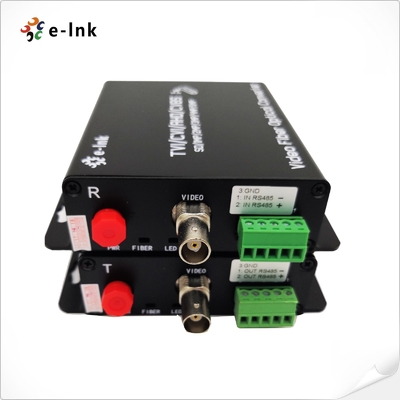

HD-비디오 광섬유 컨버터 개요
이 E-Link HD-AHD/HD-CVI/HD-TVI/CVBS 4-in-1 비디오 광섬유 컨버터는 고급 비압축
비디오 및 고속 광 전송 기술을 사용하여 AHD, HD-CVI, HD-TVI 또는 CVBS를 변환합니다.
a날로그 신호를 광 신호로 변환하여 최대 120km까지
광섬유 케이블을 통해 전송합니다. 이 다재다능한 트랜시버는 720p에서 5MP
까지의 해상도를 지원하며, 단일 모드 또는 멀티 모드 광섬유를 통해 하나의 비디오 채널을 전송합니다. 플러그 앤 플레이 작동
으로,
전자적 또는 광학적 조정이 필요하지 않습니다. LED 상태 모니터링을 제공하며
유연한 독립형 또는 랙 마운트 설치 옵션을 제공합니다. 감시, 보안 및 산업 응용 분야에서
고화질 비디오를 확장하는 데 이상적입니다.
HD-비디오 광섬유 컨버터 기능고품질 전송:
비압축 코딩 기술은 원래 비디오 품질을 보장합니다.자동 비디오 형식 감지:
입력 비디오 형식의 자동 식별을 지원합니다.다중 신호 통합: AHD, HDCVI, HD-TVI 또는 CVBS 신호를
PTZ 제어 데이터(RS485)와 함께 단일 광섬유 케이블을 통해 전송합니다.카메라 호환성:
5MP, 4MP, 3MP, 1080P 및 720P 카메라를 지원합니다.상태 모니터링:
LED 표시등은 실시간 기능 상태를 제공합니다.산업 등급 설계:
광범위한 작동 온도 범위에서 안정적인 성능을 제공합니다.쉬운 배포:
빠른 설치를 위한 플러그 앤 플레이 설정.넓은 온도 범위:
-15°C ~ +65°C에서 작동합니다.
|
HD-비디오 광섬유 컨버터 기술 지수 |
||
|
광섬유 |
파장 |
|
|
WDM:1310nm/1550nm |
출력 전력 |
|
|
-8~3dBm |
광섬유,,,, |
|
|
9/125u 단일 모드 |
Rx 감도 |
|
|
-26dBm |
광 커넥터 |
|
|
FC (기본값), ST 또는 SC (선택 사항) |
전송 거리 |
|
|
상태 |
||
|
비디오 |
무게: |
|
|
1 |
입/출력 임피던스 |
|
|
|
표준 비디오 입/출력 전압 |
|
|
1.0Vp-p |
비디오 대역폭 |
|
|
50MHz |
샘플링 대역폭 |
|
|
8bit |
샘플링 주파수 |
|
|
108MHz |
신호 대 잡음비 |
|
|
>67dB |
상승 및 하강 시간 |
|
|
<0.8ns |
광 신호 고유 지터 |
|
|
<0.2 UI |
차동 위상< ± |
|
|
1.5% |
차동 위상< 무게:1 |
|
|
1 |
커넥터 |
|
|
BNC |
1-Ch HD-AHD/CVI/TVI/CVBS 비디오 ( |
|
|
5MP 4MP 3MP 1080P 720P 카메라 |
||
|
PTZ 데이터 |
프로토콜 기본값: RS485 |
|
|
(RS232/RS422 선택 사항) |
무게: |
|
|
1 |
커넥터 |
|
|
3핀 터미널 블록 |
데이터 속도 |
|
|
0-200Kbps |
방향 |
|
|
기본값: Rx에서 Tx로의 단방향 (BIDI 양방향 선택 사항) |
||
|
환경 |
작동 온도:-15°C ~ 65°C (5°F ~ 149 |
|
|
°F) |
보관 온도: |
|
|
-40°C ~ 85°C (-40°F ~ 185°F) |
상대 습도: |
|
|
5% ~ 95% 비응축 |
MTBF무게:1 |
|
|
00,000 시간 |
||
|
전기 및 기계 |
입력 전원: |
|
|
DC5V 2A |
전력 소비:≤ |
|
|
6W |
||
|
광섬유 |
광섬유 광섬유 |
|
|
상태 |
비디오 |
|
|
LED |
데이터 |
|
|
데이터 상태 |
PWR |
|
|
전원 상태 |
x 104x 104x 28 |
|
|
mm |
무게:1 |
|
|
Kg |
케이스: |
|
|
금속 케이스 |
장착 옵션:벽면 장착 |
|
|
/랙 마운트 |
||
|
규제 승인 |
||
|
ISO9001 |
||
CE, RoHS 및 FCC
|
HD-비디오 광섬유 컨버터 주문 정보 |
모델 |
|
세부 정보 |
LNK-5MP-1V-20R1-Ch HD-AHD/CVI/TVI/CVBS 비디오 (5MP 4MP 3MP 1080P 720P 카메라 |
|
), 20km, 단일 모드 단일 광섬유, FC, 송신기 1개 및 수신기 1개 포함, 쌍으로 사용 |
LNK-5MP-1V-20R1-Ch HD-AHD/CVI/TVI/CVBS 비디오 (5MP 4MP 3MP 1080P 720P 카메라 |
) + 1-Ch 후방 데이터 RS485 (PTZ 카메라용), 20km, 단일 모드 단일 광섬유, FC, 송신기 1개 및 수신기 1개 포함, 쌍으로 사용
HD-비디오 광섬유 컨버터 응용 프로그램
A/S 및 보증 정책온라인 고객 서비스와 전화 고객 서비스로 구성되어 있으며, 제품 상담,
원격 기술 지원, 유지 보수 및 수락 서비스를 제공합니다.
서비스 정책: 3개월 교체 및 3년 보증.
교체: 제품 시리즈를 구매한 후 3개월 이내에 기술자가 제품 고장을 테스트하고 자연 재해가 아닌 인위적인 손상으로 인해 구매자는 직접
구매 지점으로 가서 동일한 유형의 제품으로 교체할 수 있습니다. 또는 유사한 성능의 제품으로 교체할 수 있습니다.
제품 테스트에 문제가 없으면 원래 샘플이 반환됩니다.
보증
: 자연 재해가 아닌 인위적인 손상으로 인해 발생한 경우, 당사의 무료 보증 기간은 1년입니다.[다음 상황은 교체 및 무료 유지 보수 범위에 포함되지 않습니다]
1. 제품 설명서의 지침에 따르지 않은 작동 및 유지 보수로 인한 손상.
2. 부적절한 전압 입력, 물 유입 및 파손과 같은 인적 요인으로 인한 손상.
3. 번개, 지진, 화재 등과 같은 자연 재해로 인한 제품 손상.
3. 회사의 허가 없이 내재된 설정을 무단으로 변경하거나 수리하는 경우.
4. 무료 유지 보수 범위를 벗어난 제품.
5. 고객이 보낸 수리 중 운송, 적재 및 하역으로 인한 손상.
6. 제품 보증서의 제품 바코드 또는 모델이 제품 자체와 일치하지 않는 경우.
7. 설계, 기술, 제조 및 품질과 같은 제품 문제가 아닌 다른 문제로 인한 고장 또는 손상.
