E 연결 중국 기술 Co., 주식 회사.
직업적인 섬유 광 통신 및 CCTV 안전 전송 제품 제조자
|
제품 상세 정보:
결제 및 배송 조건:
|
| 파장: | WDM :1310nm/1550nm | 입력 전원: | DC5V 2A |
|---|---|---|---|
| 전력 소비: | ≤6w | 무게: | 1.5kg |
| 치수 크기: | 167 x 172 x 28 mm | 작동 온도: | -15 ° C ~ 65 ° C (5 ° F ~ 149 ° F) |
| 강조하다: | 4 채널 비디오 광섬유 컨버터,AHD CVI TVI 광섬유 컨버터 120km,4-in-1 비디오 전송 컨버터 |
||
HD-비디오 광섬유 컨버터 개요

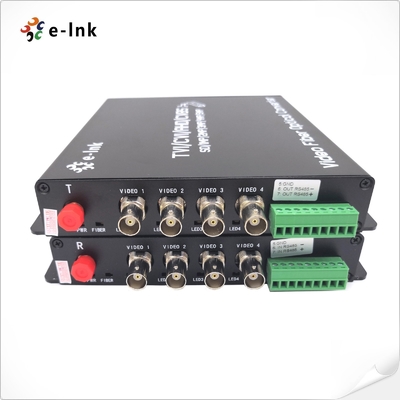

TheE-Link 4채널, 4-in-1 비디오 광섬유 컨버터는 AHD,
HD-CVI, HD-TVI 또는 CVBS 아날로그 신호를 초장거리 전송을 위해 광 신호로 변환하는 고용량 솔루션입니다.
of최대 120km단일 광섬유를 통해. 고급 비압축 HD 비디오 및 고속 디지털
광학 기술을 사용하여 최대 5MP의 해상도를 지원하면서 동시에 4개의 비디오 채널을 전송할 수 있습니다. 이 플러그 앤 플레이 장치는 전자적 또는 광학적 조정이 필요하지 않으며
실시간 모니터링을 위한 LED 상태 표시등이 있습니다. 유연한 독립형 또는 랙 마운트 설치 옵션을 제공하여 보안, 산업 및 방송 응용 분야에서 여러 고화질 감시 피드를 확장하기 위한 이상적인 고밀도 솔루션입니다.HD-비디오 광섬유 컨버터 기능
비압축 기술:
고품질, 무손실 비디오 전송을 보장합니다.
자동 비디오 형식 감지:
여러 입력 비디오 형식을 자동으로 인식합니다.
다중 신호 전송:단일 광섬유 케이블을 통해 PTZ 제어 데이터(RS485)와 함께 AHD, HDCVI, HD-TVI 또는 CVBS 신호의 동시 전송을 지원합니다.
높은 카메라 호환성:5MP, 4MP, 3MP, 1080P 및 720P 카메라와 함께 작동합니다.
LED 상태 표시등:실시간 기능 모드 모니터링을 제공합니다.
산업적 신뢰성:가혹한 조건에서도 안정적인 작동을 위해 설계되었습니다.
플러그 앤 플레이 설치:구성 없이 간단한 설정.
넓은 작동 온도:-15ºC ~ +65ºC에서 안정적으로 작동합니다.
HD-비디오 광섬유 컨버터 기술 지표광섬유
파장WDM:1310nm/1550nm
출력 전력
|
-8~3dBm |
||
|
광섬유 |
50/125u 멀티 모드 |
|
|
, |
62.5/125u 멀티 모드 |
|
|
, |
9/125u 싱글 모드서비스 정책-26dBm서비스 정책FC (기본값), ST 또는 SC (선택 사항) |
|
|
전송 거리 |
0~550M (MM) / 0~80KM (SM) (기본 거리는 20Km) |
|
|
비디오 |
채널 수 |
|
|
4 |
입/출력 임피던스 |
|
|
PWR |
||
|
표준 비디오 입력/출력 전압 |
1.0Vp-p |
|
|
비디오 대역폭 |
50MHz |
|
|
|
8bit |
|
|
샘플링 주파수 |
108MHz |
|
|
신호 대 잡음비 |
>67dB |
|
|
상승 및 하강 시간 |
<0.8ns |
|
|
광 신호 고유 지터 |
<0.2 UI |
|
|
차동 이득 |
< |
|
|
± |
1.5% |
|
|
차동 위상 |
커넥터BNC1 |
|
|
° |
커넥터BNCDC5V 2A5MP 4MP 3MP 1080P 720P 카메라 |
|
|
방향 |
프로토콜 |
|
|
기본값: RS485 |
5MP 4MP 3MP 1080P 720P 카메라 |
|
|
채널 수 |
||
|
1 |
커넥터 3핀 단자 블록 |
|
|
데이터 속도 |
DC5V 2A |
|
|
방향 |
기본값: Rx에서 Tx로의 단방향 (BIDI 듀플렉스 선택 사항) |
|
|
환경 |
작동 온도: |
|
|
- |
15 |
|
|
°C ~ |
||
|
65 |
°C (5°F ~ 149°F)보관 온도:-40°C ~ 85°C (-40°F ~ 185°F)상대 습도:5% ~ 95% 비응축 |
|
|
MTBF |
> |
|
|
1 |
00,000 시간 |
|
|
전기 및 기계 |
입력 전원:DC5V 2A전력 소비: |
|
|
≤ |
||
|
6W |
LED 표시등: |
|
|
광섬유 |
광섬유상태 |
|
|
비디오 |
||
|
데이터 |
데이터 데이터 상태 |
|
|
PWR |
전원 상태 |
|
|
크기(WxDxH): |
167 |
|
|
x |
172 |
|
|
x |
28 1.5무게: 1.5Kg 케이스: |
|
|
금속 케이스 |
장착 옵션:벽면 장착 |
|
|
/랙 마운트 |
규제 승인 |
|
|
ISO9001 |
CE, RoHS 및 FCCHD-비디오 광섬유 컨버터 주문 정보 |
|
|
모델 |
||
|
세부 정보 |
||
|
LNK-5MP-4V-20 |
||
4-Ch HD-AHD/CVI/TVI/CVBS 비디오 (
|
5MP 4MP 3MP 1080P 720P 카메라 |
), 20km, 단일 모드 단일 광섬유, FC, 1개의 송신기 및 1개의 수신기 포함, 쌍으로 사용 |
|
LNK-5MP-4V-20R |
A/S 및 보증 정책5MP 4MP 3MP 1080P 720P 카메라 ) + 1-Ch 후방 데이터 RS485 (PTZ 카메라용), 20km, 단일 모드 단일 광섬유, FC, 1개의 송신기 및 1개의 수신기 포함, 쌍으로 사용 |
|
HD-비디오 광섬유 컨버터 응용 프로그램 |
A/S 및 보증 정책온라인 고객 서비스 및 |
전화 고객 서비스
, 제공
제품 컨설팅,원격 기술 지원, 유지 보수 및 수락 서비스.서비스 정책
: 3개월 교체 및 3년 보증.교체: 제품 시리즈를 구매한 후 3개월 이내에 기술자가 제품 고장을 테스트하고 자연 재해가 아닌 인위적인 손상으로 인해 구매자는 동일한 유형의 제품을 직접 교체할 수 있습니다. 또는 유사한 성능의 제품. 제품 테스트에 문제가 없으면 원래 샘플이 반환됩니다.보증
: 자연 재해가 아닌 인위적인 손상에 대해 당사의 무료 보증 기간은 1년입니다.[다음 상황은 교체 및 무료 유지 보수 범위에 포함되지 않습니다]
1. 제품 설명서의 지침에 따르지 않은 작동 및 유지 보수로 인한 손상.2. 부적절한 전압 입력, 물 섭취 및 파손과 같은 인적 요인으로 인한 손상.
3. 번개, 지진, 화재 등과 같은 자연 재해로 인한 제품 손상.
3. 회사의 허가 없이 내재된 설정을 무단으로 변경하거나 수리.
4. 무료 유지 보수 범위를 벗어난 제품.
5. 고객이 보낸 수리 중 운송, 적재 및 하역으로 인한 손상.6. 제품 보증서의 제품 바코드 또는 모델이 제품 자체와 일치하지 않습니다.
7. 설계, 기술, 제조 및 품질과 같은 제품 문제가 아닌 다른 문제로 인한 고장 또는 손상.
