제품 상세 정보:
결제 및 배송 조건:
|
| 파장: | WDM :1310nm/1550nm | 입력 전원: | DC5V 2A |
|---|---|---|---|
| 전력 소비: | ≤6w | 무게: | 1.5kg |
| 치수 크기: | 167 Ｘ 172 Ｘ 45 밀리미터 | 작동 온도: | -15 ° C ~ 65 ° C (5 ° F ~ 149 ° F) |
| 강조하다: | 8 채널 비디오 광섬유 컨버터,AHD CVI TVI 광섬유 컨버터 120km,4-in-1 비디오 전송 컨버터 |
||
HD-비디오 섬유 변환기 개요

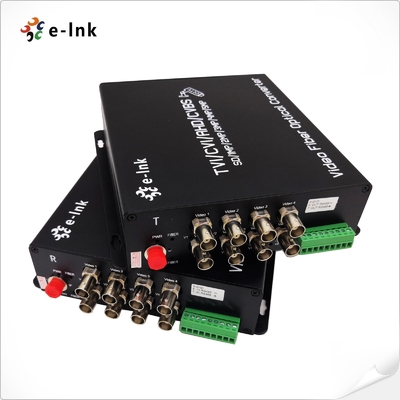

의E-Link 8채널 4인1 비디오 섬유 변환기고급 압축되지 않은 HD 비디오를 사용합니다.
AHD, HD-CVI, HD-TVI 또는 CVBS 아날로그를 변환하는 고속 광 전송 기술
시그널을 광적 신호로 변환하여p에서 120km까지끝
이 고밀도 솔루션은 8개의 채널의 비디오를 동시에 전송할 수 있습니다.
지원최대 5MP의 해상도완전히 플러그 앤 플레이 동작을 위해 설계, 그것은 필요
전자 또는 광적 조절이 없으며 직관적인 LED 상태 모니터링 기능이 있습니다.
그리고 랙 설치 옵션, 그것은 요구 높은 용량에 대한 다재다능하고 신뢰할 수있는 고 용량 솔루션입니다.
감시, 보안 및 방송 애플리케이션.
HD-비디오 섬유 변환기 기능
HD-비디오 섬유 변환기 기술 지표
|
광섬유 |
||
|
파장 |
WDM:1310nm/1550nm |
|
|
출력 전력 |
-8~3dBm |
|
|
광섬유 |
50/125u 멀티모드,62.5/125u 멀티모드,9/125u 단일 모드 |
|
|
Rx 감수성 |
-26dBm |
|
|
광적 연결 장치 |
FC (디폴트), ST 또는 SC (선택) |
|
|
송신 거리는 |
0~550M (MM) / 0~80KM (SM) |
|
|
비디오 |
||
|
채널 수 |
8 |
|
|
입력/출력 임피던스 |
75 오름 (불균형) |
|
|
|
1.0Vp-p |
|
|
비디오 대역폭 |
50MHz |
|
|
샘플링 대역폭 |
8비트 |
|
|
샘플링 빈도 |
108MHz |
|
|
신호와 소음 비율 |
>67dB |
|
|
상승과 하락 시간 |
< 0.8ns |
|
|
광적 신호 내성 지터 |
< 0.2 UI |
|
|
이득의 차이 |
<±10.5% |
|
|
분차 단계 |
<±1° |
|
|
커넥터 |
BNC |
|
|
지원 비디오 |
5MP 4MP 3MP 1080P 720P 카메라 |
|
|
PTZ 데이터 |
||
|
조약 |
기본: RS485 (RS232/RS422 선택) |
|
|
채널 수 |
1 |
|
|
커넥터 |
3pin 터미널 블록 |
|
|
데이터 비율 |
0-200Kbps |
|
|
방향 |
기본:Simplex Rx에서 Tx (BIDI 듀플렉스 선택) |
|
|
환경 |
||
|
작동 온도: |
-15°C ~65°C (5°F ~ 149°F) |
|
|
저장 온도: |
-40°C ~ 85°C (-40°F ~ 185°F) |
|
|
상대 습도: |
5%~95% 비연결성 |
|
|
MTBF |
>100,000 시간 |
|
|
전기 및 기계 |
||
|
입력 전력: |
DC5V 2A |
|
|
전력 소비: |
≤6W |
|
|
LED 표시기: |
||
|
섬유 |
섬유 상태 |
|
|
비디오 |
LED1, LED2, LED3, LED4 |
|
|
데이터 |
데이터 상태 |
|
|
PWR |
전력 상태 |
|
|
크기 (WxDxH): |
167 x172 x45 mm |
|
|
무게: |
2.51kg |
|
|
케이스: |
금속 케이스 |
|
|
장착 옵션: |
벽에 장착/ 랙 마운트 |
|
|
규제 승인 |
||
|
ISO9001 |
||
|
CE, RoHS 및 FCC |
||
HD-비디오 섬유 변환기 주문 정보
|
모델 |
세부 사항 |
|
LNK-5MP-8V-20 |
8-Ch HD-AHD/CVI/TVI/CVBS 비디오 (5MP 4MP 3MP 1080P 720P 카메라), 20km, 단일 모드 단일 섬유, FC, 1 송신기 & 1 수신기를 포함하여, 쌍으로 사용 |
|
LNK-5MP-8V-20R |
8-Ch HD-AHD/CVI/TVI/CVBS 비디오 (5MP 4MP 3MP 1080P 720P 카메라) + 1-Ch 백워드 데이터 RS485 (PTZ 카메라), 20km, 단일 모드 단일 섬유, FC, 1 송신기 & 1 수신기를 포함하여, 쌍으로 사용됩니다. |
HD-비디오 섬유 변환기 응용 프로그램
판매 후 및 보증 정책
그 구성은온라인 고객 서비스그리고전화 고객 서비스, 제공제품 상담,
원격 기술 지원,유지보수 및 수용 서비스.
서비스 정책: 3개월 교체 3년 보증
대체: 제품 시리즈를 구매한 후 3개월 이내에 제품 장애를 테스트한 후
기술자 및 인위적 손해로 인한 비자연 재난으로 인해 구매자는 직접
같은 종류의 제품을 교체하기 위해 구매점에 가거나
제품 검사에서 문제가 없다면 원본 샘플을 반환합니다.
보증: 자연재해로 인한 인위적 손해, 우리 회사의 무료 보증 기간은 1 년입니다.
[다음 사정이 교체 및 무료 유지보수 적용 범위에 포함되지 않습니다.]
1- 제품 설명서 지침에 부합하지 않는 조작 및 유지보수로 인한 손해
2인간적 요인, 즉 부적절한 전압 입력, 물 흡입 및 파열로 인한 손해
3천재지변, 번개, 지진, 화재 등으로 인한 제품 손해
3회사 허락 없이 기본 설정을 변경하거나 수리할 수 있습니다.
4무료 유지보수 범위를 벗어난 제품.
5- 고객으로부터 수리 시 운송, 부하 및 배하로 인한 손해
6제품 보증 카드에 표시된 제품 바코드 또는 모델은 제품 자체와 일치하지 않습니다.
7- 디자인, 기술, 제조 및 품질과 같은 제품 이외의 다른 문제로 인한 고장 또는 손상
