제품 상세 정보:
결제 및 배송 조건:
|
| 모델: | LNK-INJ301-M12 | 이더넷 포트: | 1x 데이터 + 전원 아웃 (M12 8 핀 A 코딩), 1x 데이터 (M12 8 핀 A 코딩) |
|---|---|---|---|
| POE 표준: | IEEE802.3AF/AT, EN50155 준수 | 입력 전압: | 5 핀 M12 A 코딩을 통한 12 ~ 48VDC |
| 작동 온도: | -40 ° C ~ 80 ° C; 저장 : -40 ° C ~ 85 ° C | 치수 및 무게: | 95 × 70 × 30 mm; 0.25 kg |
| 강조하다: | EN50155 산업용 PoE 인젝터,기가비트 PoE 주입기 M12 커넥터,DIN-레일 PoE 주입기 30W |
||

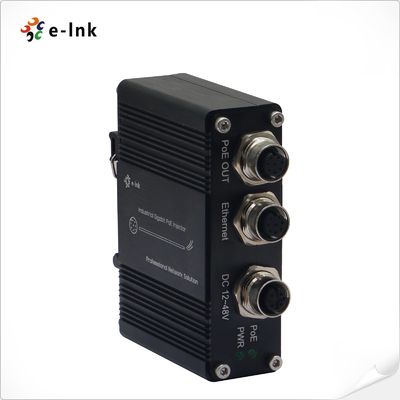

EN50155 산업용 1 포트 기가비트 PoE 주입기 30W M12 커넥터 DIN-레일
전반적인 설명
LNK-INJ301-M12는 EN50155 인증을 받은 산업용 기가비트 PoE 주입기로
롤링 스탠드, 차량 및 철도 애플리케이션.
비브레이션, 충격 및 극한 온도와 함께 가혹한 조건에서 안정적인 작동
(-40°C~80°C) M12 커넥터, 지능형 PoE 감지,
DIN-레일 / 벽에 장착 지원, 이 주입기는 안전, 고성능 전력을 보장
그리고 산업용 네트워크 장치에 대한 데이터 전달.
특징
EN50155 인증: 철도 및 차량 수준의 산업 환경에 적합
고전력 PoE+: IEEE802.3af/상응에 따라 포트당 30W
견고한 M12 커넥터: 안전하고 진동 저항성 연결을 보장합니다.
기가비트 데이터 지원: 10/100/1000Base-TX, 풀/하프 듀플렉스, 전향/필터 1.488Mpps
환경 신뢰성: -40°C~80°C의 작동 온도, IP40 알루미늄 케이스
유연한 장착: DIN-레일 또는 벽 설치
지능형 PoE 보호: 켜기 전에 유효한 PoE 장치를 감지합니다.
진단 LED: 명확한 전력 및 PoE 상태 표시
기술 지표
|
표준: |
IEEE802.3af 이더넷 전원 |
|
IEEE802.3at 이더넷 전원 |
|
|
처리 유형: |
앞으로 |
|
반 듀플렉스, 풀 듀플렉스 |
|
|
전향 필터 속도: |
1,488,000pps (1000Mbps) |
|
케이블: |
10/100/1000Base-T |
|
커넥터: |
2x M12 커넥터 (8핀 여성 M12 A 코딩) |
|
환경 |
|
|
작동 온도: |
-40°C ~ 80°C (-40°F ~ 176°F) |
|
저장 온도: |
-40°C ~ 85°C (-40°F ~ 185°F) |
|
상대 습도: |
5%~95% 비연결성 |
|
MTBF: |
>200,000시간 |
|
전기 및 기계 |
|
|
입력 전력: |
12~48VDC 5핀 여성 M12 A 코딩 |
|
전력 소비: |
최대 36W |
|
PoE (Power over Ethernet) |
|
|
표준: |
IEEE8023아프/에 |
|
항구: |
M12 커넥터 (8핀 여성 M12 A 코딩) |
|
최대 포트당 전력: |
최대 30W |
|
LED 표시기: |
|
|
전력: |
전력 상태 |
|
PoE: |
PoE 상태 |
|

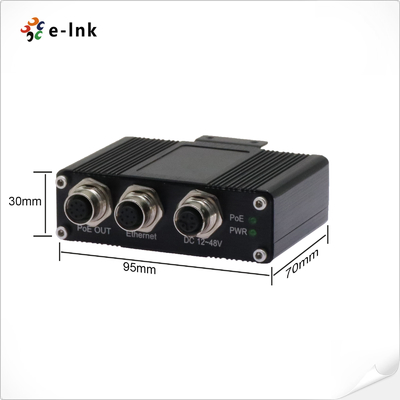

크기 (WxDxH): |
95 x 70 x30 mm |
|
무게: |
0.25kg |
|
케이스: |
알루미늄케이스 |
|
장착 옵션: |
DIN-Rail / 벽에 장착 |
|
규제 승인 |
|
|
ISO9001 |
|
|
FCC 15부, A급, EN50155 |
|
|
EN55022:2006+A1: 2007 A급 |
|
|
전압 보호: |
|
|
RJ45: 1KV |
|
|
전력: 500V |
|
|
ESD: 4KV/8KV |
|
주문 정보
|
모델 |
설명 |
|
LNK-INJ301- M12 |
EN50155 산업용 1포트 10/100/1000M M12 PoE 주입기12~48VDC 전력 입력 |
|
장착 옵션 |
기본 DIN-레일 브래킷 설치; 벽 설치 브래킷 포함됩니다. |
|
전원 옵션 |
전원 공급은 별도로 구매해야 합니다. |
적용
M12 핀 할당:
|
핀 |
배정 |
||
|
RJ45 |
M12 |
PoE |
이더넷 |
|
1 |
6 |
TP0+ |
TP0+ |
|
2 |
4 |
TP0- |
TP0- |
|
3 |
5 |
TP1+ |
TP1+ |
|
4 |
7 |
TP2+(VCC+) |
TP2+ |
|
5 |
1 |
TP2-(VCC+) |
TP2- |
|
6 |
8 |
TP1- |
TP1- |
|
7 |
2 |
TP3+(VCC-) |
TP3+ |
|
8 |
3 |
TP3-(VCC-) |
TP3- |
