E 연결 중국 기술 Co., 주식 회사.
직업적인 섬유 광 통신 및 CCTV 안전 전송 제품 제조자
|
제품 상세 정보:
결제 및 배송 조건:
|
| 파장: | WDM :1310nm/1550nm | 입력 전원: | 90 ~ 240vac |
|---|---|---|---|
| 전력 소비: | 16W 이하 | 무게: | 15kg |
| 치수 크기: | 19”2U 섀시 422 x 230 x 90mm | 작동 온도: | -15 ° C ~ 65 ° C (5 ° F ~ 149 ° F) |

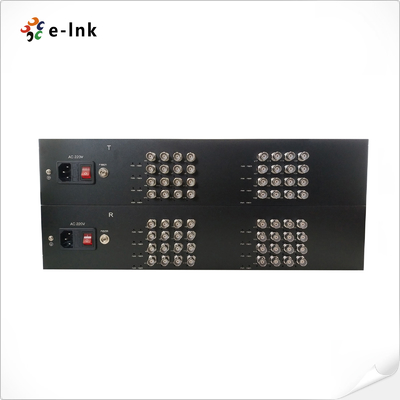

32Ch 4-in-1 비디오 섬유 변환기 개요
의E-Link HD-AHD/HD-CVI/HD-TVI/CVBS 4인1 비디오 섬유 변환기다재다능합니다.
고화질 비디오 전송을 위한 고성능 솔루션입니다.
고급 압축되지 않은 HD 복합 비디오고속 디지털 광전달
AHD, HD-CVI, HD-TVI 또는 CVBS 아날로그 신호를 광 신호로 변환 할 수 있습니다.
단일 모드 또는 멀티 모드 섬유를 통해 전송을 위해
최대 120km이 32채널 트랜스시버는 16채널의 동영상을 동시에 전송할 수 있습니다
복잡한 전자 또는 광적 조정의 필요성을 제거합니다. 직관적인 LED 상태 표시기
즉각적인 모니터링을 위해, 모든 환경에 맞게 독립형 및 래크 장착 버전으로 제공됩니다.
다양한 입력 형식을 지원, 60 fps에서 720p와 30 fps에서 1080p를 포함하여, 그것은 이상적입니다
현대에 대한 플러그 앤 플레이 솔루션고화질 감시 시스템요구
신뢰성 있는 장거리 광섬유 연결
32Ch 4인1 비디오 섬유 변환기 기능
압축이 아닌 코딩 기술높은 품질의 실시간 비디오 전송을 보장합니다.
입력 비디오 형식의 자동 탐지원활한 호환성을 위해
멀티 포맷 비디오 신호를 지원합니다.(AHD, HDCVI, HD-TVI, CVBS) 단일 광섬유 케이블을 통해 RS485를 통해 동시에 PTZ 제어
여러 해상도와 호환720p/50, 720p/60, 1080p/25, 1080p/30 등
LED 표시기운영 방식의 상태 모니터링을 명확하게 합니다.
산업용 폭 넓은 온도 내성이: -15oC ~ + 65oC, 가혹한 환경에 적합합니다.
플러그 앤 플레이 설계빠르고 쉽게 설치할 수 있도록
32Ch 4인1 비디오 섬유 변환기 기술 지표
|
광섬유 |
||
|
파장 |
WDM:1310nm/1550nm |
|
|
출력 전력 |
-8~3dBm |
|
|
광섬유 |
50/125u 멀티모드, 62.5/125u 멀티모드 9/125u 단일 모드 |
|
|
Rx 감수성 |
-26dBm |
|
|
광적 연결 장치 |
FC (디폴트), ST 또는 SC (선택) |
|
|
송신 거리는 |
0~550M (MM)) 0~80KM (SM) (전산 거리는 20km) |
|
|
비디오 |
||
|
채널 수 |
32 |
|
|
입력/출력 임피던스 |
75 오름 (불균형) |
|
|
|
1.0Vp-p |
|
|
비디오 대역폭 |
50MHz |
|
|
샘플링 대역폭 |
8비트 |
|
|
샘플링 빈도 |
108MHz |
|
|
신호와 소음 비율 |
>67dB |
|
|
상승과 하락 시간 |
< 0.8ns |
|
|
광적 신호 내성 지터 |
< 0.2 UI |
|
|
이득의 차이 |
<±10.5% |
|
|
분차 단계 |
<±1° |
|
|
커넥터 |
BNC |
|
|
비디오 픽셀/해상도 지원 |
1280 ((H) x720 ((V) @ 30Hz/1MPX 1280 ((H) x720 ((V) @ 50Hz/1MPX 1280 ((H) x960 ((V) @ 30Hz/1.3MPX 1920 ((H) x1080 ((V) @ 30Hz/2MPX |
|
|
PTZ 데이터 |
||
|
조약 |
기본: RS485 (RS232/RS422 선택) |
|
|
채널 수 |
1 |
|
|
커넥터 |
3pin 터미널 블록 |
|
|
데이터 비율 |
0-200Kbps |
|
|
방향 |
기본 설정: Simplex Rx에서 Tx까지 (BIDI 듀플렉스 선택) |
|
|
환경 |
||
|
작동 온도: |
-15°C ~65°C (5°F ~ 149°F) |
|
|
저장 온도: |
-40°C ~ 85°C (-40°F ~ 185°F) |
|
|
상대 습도: |
5%~95% 비연결성 |
|
|
MTBF |
>100,000 시간 |
|
|
전기 및 기계 |
||
|
입력 전력: |
90~240VAC |
|
|
전력 소비: |
≤16W |
|
|
LED 표시기: |
||
|
섬유 |
섬유 상태 |
|
|
비디오 |
LED1~LED32 |
|
|
데이터 |
데이터 상태 |
|
|
PWR |
전력 상태 |
|
|
크기 (WxDxH): |
19∙ 2U 체스 422 x 230 x 90mm |
|
|
무게: |
15KG |
|
|
케이스: |
금속 케이스 |
|
|
장착 옵션: |
랙 마운트 |
|
|
규제 승인 |
||
|
ISO9001 |
||
|
CE, RoHS 및 FCC |
||
32Ch 4인1 비디오 섬유 변환기 주문 정보
|
모델 |
세부 사항 |
|
LNK-32ACT-20 |
32-Ch HD-AHD/CVI/TVI/CVBS 비디오 (720P, 960P HD-AHD/CVI/TVI 카메라), 20km, 단일 모드싱글 섬유, FC, 1개의 송신기와 1개의 수신기를 포함하여, 쌍으로 사용 |
|
LNK-32ACT-20R |
32-Ch HD-AHD/CVI/TVI/CVBS 비디오 (720P, 960P HD-AHD/CVI/TVI 카메라) + 1-Ch 백워드 데이터 RS485 (PTZ 카메라용), 20km,단일 모드싱글 섬유, FC, 1개의 송신기와 1개의 수신기를 포함하여, 쌍으로 사용 |
|
LNK-32HACT-20 |
32-Ch HD-AHD/CVI/TVI/CVBS 비디오 (1080P HD-AHD/CVI/TVI 카메라), 20km,단일 모드싱글 섬유, FC, 1개의 송신기와 1개의 수신기를 포함하여, 쌍으로 사용 |
|
LNK-32HACT-20R |
32-Ch HD-AHD/CVI/TVI/CVBS 비디오 (1080P HD-AHD/CVI/TVI 카메라) + 1-Ch 백워드 데이터 RS485 (PTZ 카메라용), 20km,단일 모드싱글 섬유, FC, 1개의 송신기와 1개의 수신기를 포함하여, 쌍으로 사용 |
32Ch 4인1 비디오 섬유 변환기 응용 프로그램
판매 후 및 보증 정책
그 구성은온라인 고객 서비스그리고전화 고객 서비스, 제공제품 상담,
원격 기술 지원,유지보수 및 수용 서비스.
서비스 정책: 3개월 교체 3년 보증
대체: 제품 시리즈를 구매한 후 3개월 이내에 제품 장애를 테스트한 후
기술자 및 인위적 손해로 인한 비자연 재난으로 인해 구매자는 직접
같은 종류의 제품을 교체하기 위해 구매점에 가거나
제품 검사에서 문제가 없다면 원본 샘플을 반환합니다.
보증: 자연재해로 인한 인위적 손해, 우리 회사의 무료 보증 기간은 1 년입니다.
[다음 사정이 교체 및 무료 유지보수 적용 범위에 포함되지 않습니다.]
1- 제품 설명서 지침에 부합하지 않는 조작 및 유지보수로 인한 손해
2인간 요인, 즉 부적절한 전압 입력, 물 흡입 및 파열로 인한 손해
3천재지변, 즉 번개, 지진, 화재 등으로 인한 제품 손해
3회사 허락 없이 기본 설정을 변경하거나 수리할 수 있습니다.
4무료 유지보수 범위를 벗어난 제품.
5- 고객으로부터 수리 시 운송, 부하 및 배하로 인한 손해
6제품 보증 카드에 표시된 제품 바코드 또는 모델은 제품 자체와 일치하지 않습니다.
7- 디자인, 기술, 제조 및 품질과 같은 제품 이외의 다른 문제로 인한 고장 또는 손상
