제품 상세 정보:
결제 및 배송 조건:
|
| 장비 기능: | 3R 중계기 | 전송 속도: | 10G : 8.5Gb/s-11.7Gb/s |
|---|---|---|---|
| 전송 거리: | SFP+ 모듈 : 최고 80까지 킬로미터 | 전력 소비: | 8W 최대 |
| 입력 전원: | 12 ~ 48VDC, 중복 전력 (6 핀 터미널 블록) | 치수 (WXDXH): | 95 x 70 x 30 mm |
| 무게: | 0.25kg | 장착 옵션: | Din-Rail / Wall-Mount |

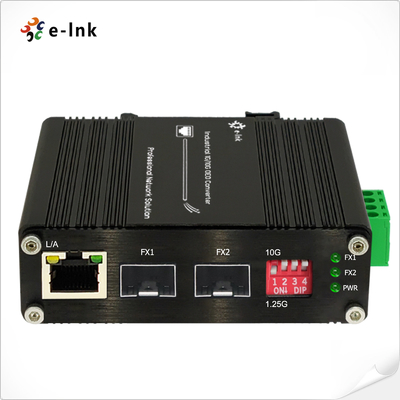

산업용 1G/10G SFP+에서 SFP+ OEO 변환기 (1G 이더넷 미디어 변환기 기능)
산업OEO 변환기 개요
의ETH-IMC2402-OEO 시리즈의산업용 10G 광-전자-광 (OEO) 변환기
가혹한 환경에서 강력한 광섬유 네트워크 확장을 위해 설계되었습니다.
온도는-40°C ~ 80°C이 단위는 고성능 미디어 변환기 역할을 합니다.
중복기 또는 신호 재생기최대 120km이 다재다능한 단위는
여러 10G 프로토콜그 중10G 이더넷, SDH/SONET STM-64/OC-192, 그리고 10G 섬유 채널.
이것은 네트워크의 척추에 이상적입니다.SAN, LAN 및 MAN 애플리케이션ETH-IMC2402-OEO
유연한 광학 파장 변환 기능(1310 nm, 1550 nm, CWDM 및 DWDM)그리고 제안
둘 다광섬유로 광섬유로 구리로 미디어 변환 (1Gbps)또한 루프백 기능이 있습니다.
첨단 진단기술로 설계되었습니다.데이터센터, 통신
방, 산업 환경, ETH-IMC2402-OEO는 안정적이고 장거리 데이터 전송을 보장합니다.
까다로운 조건에서
산업용 OEO 변환기 특징
∙투명한 운송원활한 데이터 전송을 위한 초저지연
∙3R 함수(신생, 재구성, 재시간) 신뢰할 수 있는 신호 증강을 위해
∙핫 플러그전체 상태 LED 디스플레이로 설치 및 모니터링을 쉽게 합니다.
∙ITU가 정한 DWDM/CWDM 파장을 지원합니다.통합된 DDM (디지털 진단 모니터링) 기능
∙루프백그리고덤보 프레임유연한 네트워크 구성 지원
∙DIP 스위치1.25G와 10G 광섬유 데이터 속도 간 간편한 선택
∙다재다능한 동작1G 이더넷 미디어 변환기로 이더넷과 함께 사용할 때
∙내구성 있는 IP40 알루미늄 케이스산업환경에서의 보호용
∙유연한 장착 옵션: DIN-Rail 또는 벽에 장착된 설치
∙작동 온도 범위: -40°C ~ 80°C (-40°F ~ 176°F) 극한 환경 사용
산업OEO 변환기기술 지표
|
성능 데이터 |
기술 지표 |
|||
|
장비 기능 |
3R 반복기 |
|||
|
전송 속도 |
10G: 8.5Gb/s-11.7Gb/s |
|||
|
본 조항 |
8.5G 광선 채널 SONET OC-192, SDH STM-64 (9.95Gbps) 10G WAN (10Gbps) 10G LAN (10.31Gbps) OTN OTU-2 (G.709) (10.70Gbps) 10G LAN 255/237 FEC 코딩 (11.09Gbps) 10G 섬유 채널 (11.32Gbps) 10G POS |
|||
|
인터페이스 타입 |
SFP+ SFP+로 |
|||
|
송신 거리는 |
SFP+ 모듈: 최대 80km |
|||
|
최대 패킷 송수신율 |
14,880,950/S |
|||
|
작동 온도 |
-40°C ~ 80°C (-40°F ~ 176°F) |
|||
|
저장 온도 |
-40°C ~ 85°C (-40°F ~ 185°F) |
|||
|
상대 습도 |
5%~95% 비연결성 |
|||
|
MTBF |
> 200만 시간 |
|||
|
Ethernet 미디어 변환기 사양 |
||||
|
S탕다르 |
IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX IEEE 802.3ab 1000BASE-T IEEE 802.3z, 1000BASE-SX/LX IEEE 802.3x 풀 듀플렉스 흐름 제어 |
|||
|
작업 모드 |
10/100/1000BASE-T에서 1000BASE-SX/LX |
|||
|
포트 타입 |
SFP에서RJ45 |
|||
|
네트워크 케이블 |
트위스트 페어 광섬유 케이블 |
|||
|
전기 및 기계 |
||||
|
입력 전력 |
12~48VDC, 부재 전력 (6핀 터미널 블록) |
|||
|
전력 소비 |
8W 최대 |
|||
|
보호 |
||||
|
전력 입력 과부하 |
자동 재설정 |
|||
|
역극성 |
현재 |
|||
|
DIP 스위치 |
||||
|
4자리 DIP 스위치함수의정
|
DIP |
기능 |
설정 |
|
|
SW 1 |
1.25G/10G |
ON - 1.25~8.5G |
OFF - 10.3G 또는 14.025G |
|
|
SW 2 |
예약 |
ON - 예약 |
오프 - 예약 |
|
|
SW 3 |
예약 |
ON - 예약 |
오프 - 예약 |
|
|
SW 4 |
예약 |
ON - 예약 |
오프 - 예약 |
|
|
LED 표시기: |
||||
|
PWR |
전력 상태 |
|||
|
FX1 |
SFP 포트-1 |
|||
|
FX2 |
SFP 포트-2 |
|||
|
L/A |
TP LINK/ACT |
|||
|
크기 (WxDxH) |
95 x 70 x 30mm |
|||
|
무게 |
0.251kg |
|||
|
껍질 |
알루미늄 케이스 |
|||
|
장착 옵션: |
DIN-Rail 마운트 |
|||
|
규제 승인 |
||||
|
ISO9001, CE, RoHS, FCC |
||||
|
EN55022:2010+AC: 2011, A급 |
||||
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009 |
||||
|
EN 61000-3-3: 2013 |
||||
|
EN55024:2010 |
||||
|
IEC 61000-4-2:2008 (ESD) |
||||
|
IEC 61000-4-3: 2010 (RS) |
||||
|
IEC 61000-4-4: 2012 (EFT) |
||||
|
IEC 61000-4-5: 2014 (올림) |
||||
|
IEC 61000-4-6: 2013 (CS) |
||||
|
IEC 61000-4-8:2009 (PFMF) |
||||
산업 OEO 변환기 주문 정보
|
모델 |
설명 |
|
ETH-IMC2402-OEO |
산업용 1G/10G SFP+에서 SFP+ OEO 변환기 (3R 반복기)G 이더넷 미디어 변환기 기능 |
|
SFP 옵션 |
SFP 옵션 SFP 옵션 페이지에서 SFP 옵션을 선택하십시오. |
|
SFP 모듈은 별도로 구매해야 합니다. |
|
|
장착 옵션 |
기본 DIN-Rail Bracket 설치 |
|
전원 옵션 |
DIN-레일 전원 공급. 터미널 블록에 대한 오픈 와이어. |
|
전원 공급은 별도로 구입해야 합니다. |
산업용 OEO 변환기 응용 프로그램
응용 프로그램 1 ((1G/10G OEO 변환기):
애플리케이션 2 (섬유에서 구리 미디어 변환기 기능):
판매 후 및 보증 정책
그 구성은온라인 고객 서비스그리고전화 고객 서비스, 제공제품 상담,
원격 기술 지원,유지보수 및 수용 서비스.
서비스 정책: 3개월 교체 3년 보증
대체: 제품 시리즈를 구매한 후 3개월 이내에 제품 장애를 테스트한 후
기술자 및 인위적 손해로 인한 비자연 재난으로 인해 구매자는 직접
같은 종류의 제품을 교체하기 위해 구매점에 가거나
제품 검사에서 문제가 없다면 원본 샘플을 반환합니다.
보증: 자연재해로 인한 인위적 손해, 우리 회사의 무료 보증 기간은 1 년입니다.
[다음 사정이 교체 및 무료 유지보수 적용 범위에 포함되지 않습니다.]
1- 제품 설명서 지침에 부합하지 않는 조작 및 유지보수로 인한 손해
2인간 요인, 즉 부적절한 전압 입력, 물 흡입 및 파열로 인한 손해
3천재지변, 즉 번개, 지진, 화재 등으로 인한 제품 손해
3회사 허락 없이 기본 설정을 변경하거나 수리할 수 있습니다.
4무료 유지보수 범위를 벗어난 제품.
5- 고객으로부터 수리 시 운송, 부하 및 배하로 인한 손해
6제품 보증 카드에 표시된 제품 바코드 또는 모델은 제품 자체와 일치하지 않습니다.
7- 디자인, 기술, 제조 및 품질과 같은 제품 이외의 다른 문제로 인한 고장 또는 손상
