제품 상세 정보:
결제 및 배송 조건:
|
| 비디오: | DVI 1.0, HDCP 1.2 | 최대 1920 × 1200 @60Hz | 특수 모드: | 1600 × 1200 @60Hz를 지원합니다 |
|---|---|---|---|
| 오디오: | 스테레오, 3.5mm 잭 | 2 방향 입력/출력 | 섬유: | LC 커넥터, SFP 모듈 | SM 최대 20km (최대 80km 옵션) |
| 대역폭: | 3GBPS | 픽셀 클럭 165MHz | 힘: | DC 5V 어댑터 | 최대 4W 사용량 |

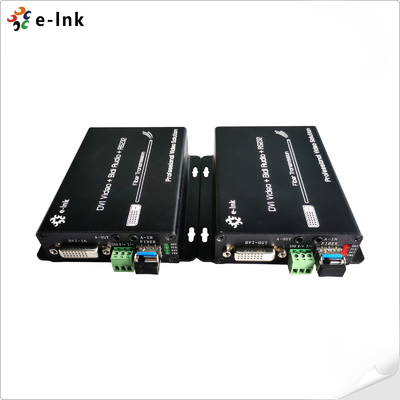

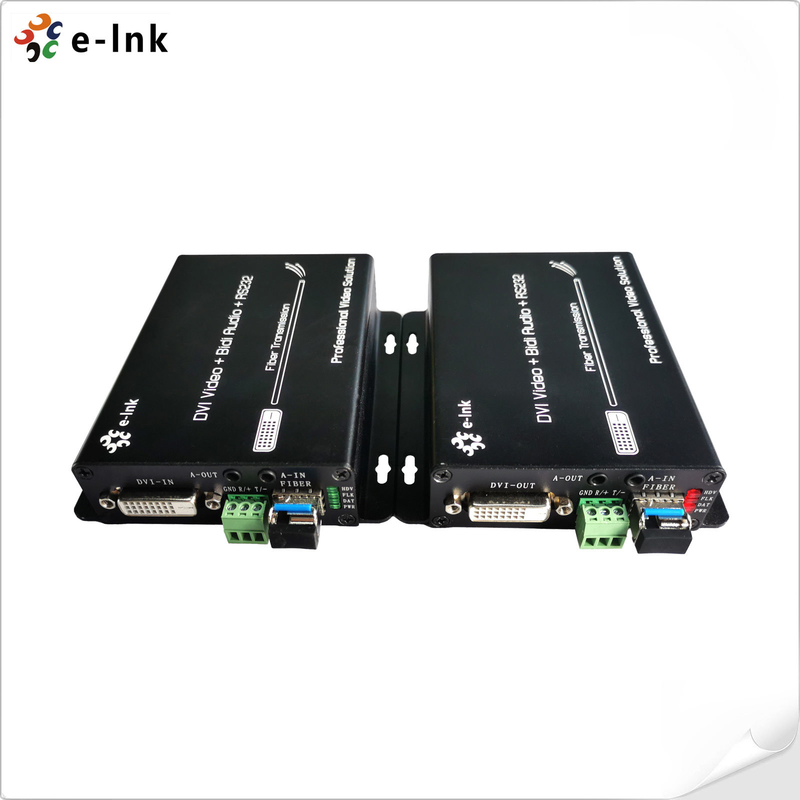

RS232 쌍방향 오디오 1080P로 최대 20km까지
전반적인 설명
의LNK-DVI-1D1BA 광섬유 확장기장거리 전송을 가능하게 합니다.DVI 비디오, RS232
제어 신호와 쌍방향 스테레오 오디오하나의 광섬유를 통해
1920×1200 @60Hz특수 처리1600×1200 @60Hz, 그것은 보장안정적이고 명확하고 안전합니다.
비디오 성능자동 조정, HDCP 준수, 그리고 강력한 ESD 보호로, 이
콤팩트 확장기는AV 통합, 방송, 지휘 센터 및 산업
디스플레이 애플리케이션.
특징
DVI 영상을 최대 20km까지 확장단일 모드 광섬유를 통해
1920×1200 @60Hz까지 해상도를 지원합니다.1600×1200 @60Hz 증폭
양방향 스테레오 오디오3.5mm 인터페이스를 통해 전송
RS232 제어 신호115200bps까지 baud 속도의 지원
HDCP 1.2 호환안전한 비디오 배포를 위해
자동 이미지 조정원활하고 안정적인 출력을 보장합니다.
내장된 ESD 보호안정적인 시스템 통합을 위해
콤팩트하고 가벼운 디자인낮은 전력 소비 (<4W)
플러그 앤 플레이빠른 배포를 위한 설정
기술 지표
| 매개 변수 | 설명 | |
|
비디오
|
표준 | DVI 1.0 및 HDCP 1.2 |
| 최대 픽셀 클럭 | 165MHz | |
| 최대 데이터 속도 | 2.97Gbps | |
| 준수 |
1080P@50/59.95/60Hz (Max 1920*1200@60Hz) 1080P@23.98/24/29.97/30Hz, 특수 지원 1600*1200 @60HZ |
|
| 커넥터 | 여성 DVI-D | |
| 임페던스 | 100Ω | |
| DVI 케이블 범위 | <5미터 (해상도는 1920*1200@60Hz까지) | |
| 오디오 | 인터페이스 | 3.5MM 외부 스테레오 오디오 |
| 송신기 | 1Ch 입력 + 1Ch 출력 | |
| 수신기 | 1Ch 입력 + 1Ch 출력 | |
| RS232 | 인터페이스 | 3핀 터미널 블록 |
| 보드율 | ≤115200 | |
| 데이터 비트 | 8비트 | |
| 광섬유 | 인터페이스 | SFP 모델 LC 커넥터 |
| 섬유 종류 | 단일 모드 | |
| 파장 | 850nm/1310nm/1550nm | |
| 인터페이스 대역폭 | 3Gbps | |
| 전송 거리 |
멀티 모드 섬유: <500M 단일 모드 섬유: 0~80km |
|
| 다른 것 | 전원 공급 | 전원 어댑터: DC 5V |
| 전력 소모 | MAX 4W | |
| 온도 | 작동: -20°C ~ +70°C | |
| 습도 | 작동: 5% ~ 90% | |

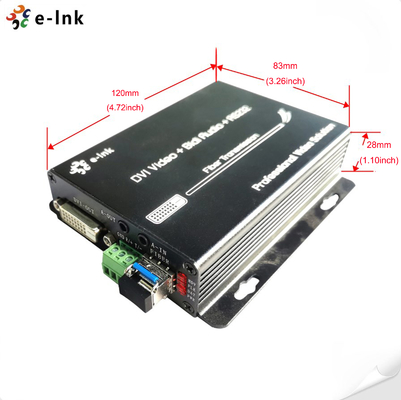

| 차원 (LxWxH) | 120 x 83 x 28 (mm) | |
적용
