| XENPAK MSA: | 가능 | 커넥터: | SC 저장소 |
|---|---|---|---|
| 파장: | 1310nm DFB 레이저 | 힘: | +3.3V, APS (+1.2V) |
| 인터페이스: | 2 와이어 MDIO | 70 PIN 연결관: | 지원 |
| 강조하다: | sfp 양지향성 송수신기,광섬유 송수신기 단위 |
||

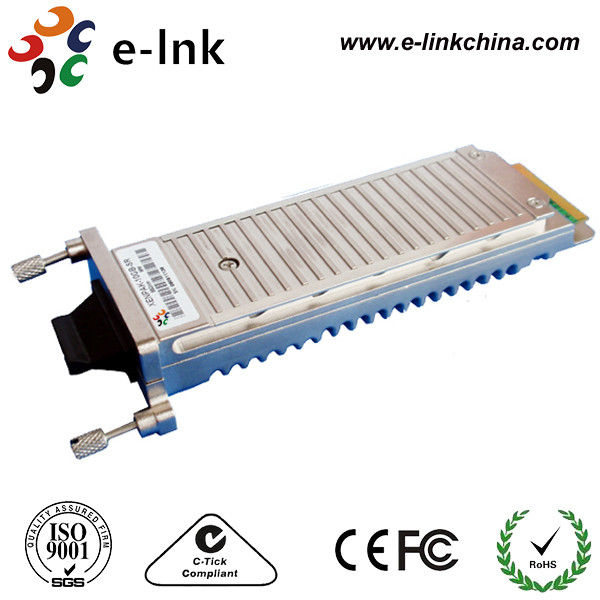

XENPAK 10GBASE-LR SC 1310nm DDM SFP 광학적인 송수신기 단위
특징
신청
절대 최대 등급
| 모수 | 상징 | 분 | 최대 | 단위 | 참고. |
| 저장 주위 온도 범위 | -40 | +85 | °C | 비 집광 | |
| 강화된 케이스 온도 편차 | 0 | +70 | °C | 비 집광 | |
| 적응할 수 있는 전력 공급 (APS) | Vapsense | 0 | 1.5 | V | 전압 @ Pin APS 감 |
| 공급 전압 범위 @ 3.3V | Vcc3 | -0.5 | 4.0 | V |
최대 등급 저쪽에 어떤 긴장든지 영원한 손상 귀착될 수 있습니다. 장치 명세는 추천된 작동 조건 하에서 단지 보장됩니다.
작동 조건
| 모수 | 상징 | 분 | 전형 | 최대 | 단위 | |
| 작동 케이스 온도 | Tc | 0 | +70 | °C | ||
| 전력 공급 전압 | VCC3 | 3.14 | 3.3 | 3.47 | V | |
| VAPS | 1.152 | 1.2 | 1.248 | |||
| 전력 흩어지기 | PD | 3.5 | W | |||
광학적인 공용영역
전송기 특성
| 모수 |
상징 |
사소. |
Typ. |
최대. |
단위 |
주 |
| 운영 범위 |
|
|
|
10 |
Km |
|
| 작동 날짜 비율 | 10.3125 | Gb/s | ||||
| 평균 광학 힘 | Po |
-8.2 |
|
0.5 |
dBm | |
| 입력 센터 파장 | λ | 1260년 | 1310년 | 1355년 | nm | |
| SMSR. | SWSR | 30 | dB | |||
| 소멸 비율 |
ER |
3.5 |
|
|
|
|
| 광학적인 조음 진폭 |
OMA |
500 |
|
|
µW |
|
| 전송기와 분산 형벌 |
TDP |
|
|
3.2 |
dB |
|
| 모수 |
상징 |
사소. |
Typ. |
최대. |
단위 |
주 |
| 작동 날짜 비율 | 10.3125 | Gb/s | ||||
| 평균 광학 힘 | Po |
0.5 |
|
|
dBm | |
| OMA에 있는 감도 | OMA0 | -12.6 | dBm | |||
| OMA에 있는 압박된 감도 |
OMAst |
|
|
-10.3 |
dBm |
|
| 소형 감도 |
Pmin |
|
|
-14.4 |
dBm |
1 |
주:
1. , 비 짜맞춰진 PRBS2^31-1 10.3125Gb/s에 측정하는, NRZ
XAUI 입력/출력 특성
| 모수 | 상징 | 사소. | Typ. | 최대. | 단위 | 주 |
| XAUI 날짜 비율 | DR | 3.125 | Gb/s | |||
| XAUI 보드율 포용력 | -100 | +100 | ppm | 관계되는 포용력 | ||
| 차별 입력 전압 그네 | 220 | 1600년 | mv | 8B/10B에 의하여 암호로 하는 입력 신호 | ||
| 차별 산출 전압 그네 | 800 | 1600년 | mVp p | RLOAD = 100Ω ± 5% | ||
| 차별 입력 임피던스 | 80 | 100 | 120 | Ω | ||
| 총생산량 불안감 | TJXAUI | 0.35 | UI | 전 평등화 없음 | ||
| 총 결정론적인 산출 불안감 | DJXAUI | 0.17 | UI | 전 평등화 없음 |
전기 신호 명세 –
| 모수 | 상징 | 분 | Typ | 최대 | 단위 |
| 1.2 V CMOS | |||||
| 입력 고전압 | VIL (MAX) | - | - | 0.36 | V |
| 입력 낮은 전압 | VIH (분) | 0.84 | - | 1.25 | V |
| 용량 | - | - | 320 | pF | |
| 저항을 끌어 당기십시오 | Rpull | 4.7k | 10k - | 22k | 옴 |
| MDIO 입력/출력 | |||||
| 산출 낮은 전압 | Vol. | -0.3 | - | 0.2 | V |
| 낮게 산출 현재 | IOL | - | - | 4 | mA |
| 입력 고전압 | VIH | 0.84 | - | 1.5 | V |
| 입력 낮은 전압 | VIL | -0.3 | - | 0.36 | V |
| 풀업 공급 전압 | VPULL | 1.14 | 1.2 | 1.26 | |
| 입력 용량 | CIN | - | - | 10 | Pf |
| 짐 용량 | 덩어리 | - | - | 470 | Pf |
| 외부 풀업 저항 | EPULL | 200 | - | - | 옴 |
Pin 정의
| Pin | 이름 | Dir | 기능 | 주 |
| 1 | GND | 전기 배경 | 1 | |
| 2 | GND | 전기 배경 | 1 | |
| 3 | GND | 전기 배경 | 1 | |
| 4 | 5.0V | 힘 | 2 | |
| 5 | 3.3V | 힘 | 2 | |
| 6 | 3.3V | 힘 | 2 | |
| 7 | APS =1.2V | 적합한 전력 공급 | 2 | |
| 8 | APS =1.2V | 적합한 전력 공급 | 2 | |
| 9 | LASI |
양립한 하수구를 여십시오 10K-22K는 주인에 끌어 당깁니다. 높은 논리: 정상 작동 낮은 논리: 주장되는 LASI |
3 | |
| 10 | 리셋 | I |
양립한 하수구를 여십시오. 송수신기에 10-22K 턱걸이 논리 높은 = 정상 작동 낮은 논리 = 다시 놓는 최소한도 리셋은 시간 1 Ms를 주장합니다 |
3 |
| 11 | 특성을 VEND |
납품업자 특정한 Pin. 관계가 없는 때 사용중인 떠나십시오. |
6 | |
| 12 | 온/오프 TX | I |
양립한 하수구를 여십시오. 송수신기에 10-22K 턱걸이 높은 논리 = 전송기에 (가능한) = 전송기 떨어져 낮은 논리 (항상) |
3 |
| 13 | 보류하는 | 보류하는 | 3 | |
| 14 | MOD는 검출합니다 | O | 1k를 통해 낮게 당겨진 안쪽 단위 | |
| 15 | 특성을 VEND |
납품업자 특정한 Pin. 관계가 없는 때 사용중인 떠나십시오. |
6 | |
| 16 | 특성을 VEND |
납품업자 특정한 Pin. 관계가 없는 때 사용중인 떠나십시오. |
6 | |
| 17 | MDIO | 입력/출력 | 관리 자료 IO | 3, 4 |
| 18 | MDC | I | 관리 자료 시계 | 3, 4 |
| 19 | PRTAD4 | I | 항구 주소는 4개를 물었습니다 (낮은것 = 0개) | 3 |
| 20 | PRTAD3 | I | 항구 주소는 3개를 물었습니다 (낮은것 = 0개) | 3 |
| 21 | PRTAD2 | I | 항구 주소는 2개를 물었습니다 (낮은것 = 0개) | 3 |
| 22 | PRTAD1 | I | 항구 주소는 1개를 물었습니다 (낮은것 = 0개) | 3 |
| 23 | PRTAD0 | I | 항구 주소는 0개를 물었습니다 (낮은것 = 0개) | 3 |
| 24 | 특성을 VEND |
납품업자 특정한 Pin. 관계가 없는 때 사용중인 떠나십시오. |
6 | |
| 25 | 놓이는 APS | APS를 위해 입력되는 의견 | ||
| 26 | 보류하는 | 눈사태 포토다이오드 사용을 위해 비축하는. | 6 | |
| 27 | APS 감 | APS 감 연결 | ||
| 28 | APS =1.2V | 적합한 전력 공급 | 2 | |
| 29 | APS =1.2V | 적합한 전력 공급 | 2 | |
| 30 | 3.3V | 힘 | 2 | |
| 31 | 3.3V | 힘 | 2 | |
| 32 | 5.0V | 힘 | 2 | |
| 33 | GND | 전기 배경 | 1 | |
| 34 | GND | 전기 배경 | 1 | |
| 35 | GND | 전기 배경 | 1 | |
| 36 | GND | 전기 배경 | 1 | |
| 37 | GND | 전기 배경 | 1 | |
| 38 | 보류하는 | 보류하는 | ||
| 39 | 보류하는 | 보류하는 | ||
| 40 | GND | 전기 배경 | 1 | |
| 41 | RX LANE0+ | O | 단위 XAUI 산출 차선 0+ | 5 |
| 42 | RX LANE0- | O | 단위 XAUI 산출 차선 0 | 5 |
| 43 | GND | 전기 배경 | 1 | |
| 44 | RX LANE1+ | O | 단위 XAUI 산출 차선 1+ | 5 |
| 45 | RX LANE1- | O | 단위 XAUI 산출 차선 1 | 5 |
| 46 | GND | 전기 배경 | 1 | |
| 47 | RX LANE2+ | O | 단위 XAUI 산출 차선 2+ | 5 |
| 48 | RX LANE2- | O | 단위 XAUI 산출 차선 2 | 5 |
| 49 | GND | 전기 배경 | 1 | |
| 50 | RX LANE3+ | O | 단위 XAUI 산출 차선 3+ | 5 |
| 51 | RX LANE3- | O | 단위 XAUI 산출 차선 3 | 5 |
| 52 | GND | 전기 배경 | 1 | |
| 53 | GND | 전기 배경 | 1 | |
| 54 | GND | 전기 배경 | 1 | |
| 55 | TX LANE0+ | I | 단위 XAUI 입력 차선 0+ | 5 |
| 56 | TX LANE0- | I | 단위 XAUI 입력 차선 0 | 5 |
| 57 | GND | 전기 배경 | 1 | |
| 58 | TX LANE1+ | I | 단위 XAUI 입력 차선 1+ | 5 |
| 59 | TX LANE1- | I | 단위 XAUI 입력 차선 1 | 5 |
| 60 | GND | 전기 배경 | 1 | |
| 61 | TX LANE2+ | I | 단위 XAUI 입력 차선 2+ | 5 |
| 62 | TX LANE2- | I | 단위 XAUI 입력 차선 2 | 5 |
| 63 | GND | 전기 배경 | 1 | |
| 64 | TX LANE3+ | I | 단위 XAUI 입력 차선 3+ | 5 |
| 65 | TX LANE3- | I | 단위 XAUI 입력 차선 3 | 5 |
| 66 | GND | 전기 배경 | 1 | |
| 67 | 보류하는 | 보류하는 | ||
| 68 | 보류하는 | 보류하는 | ||
| 69 | GND | 전기 배경 | 1 | |
| 70 | GND | 전기 배경 | 1 |
