| 낮은 전력 흩어지기: | 최대 9W | CML 신호: | 지원 |
|---|---|---|---|
| PIN ROSA: | 지원 | 100GBASE-LR4와 OTU4: | 지원 |
| MDIO 통신 인터페이스: | 지원 | 온도 범위: | 0℃에 70℃ |
| 강조하다: | sfp 양지향성 송수신기,광섬유 송수신기 단위 |
||

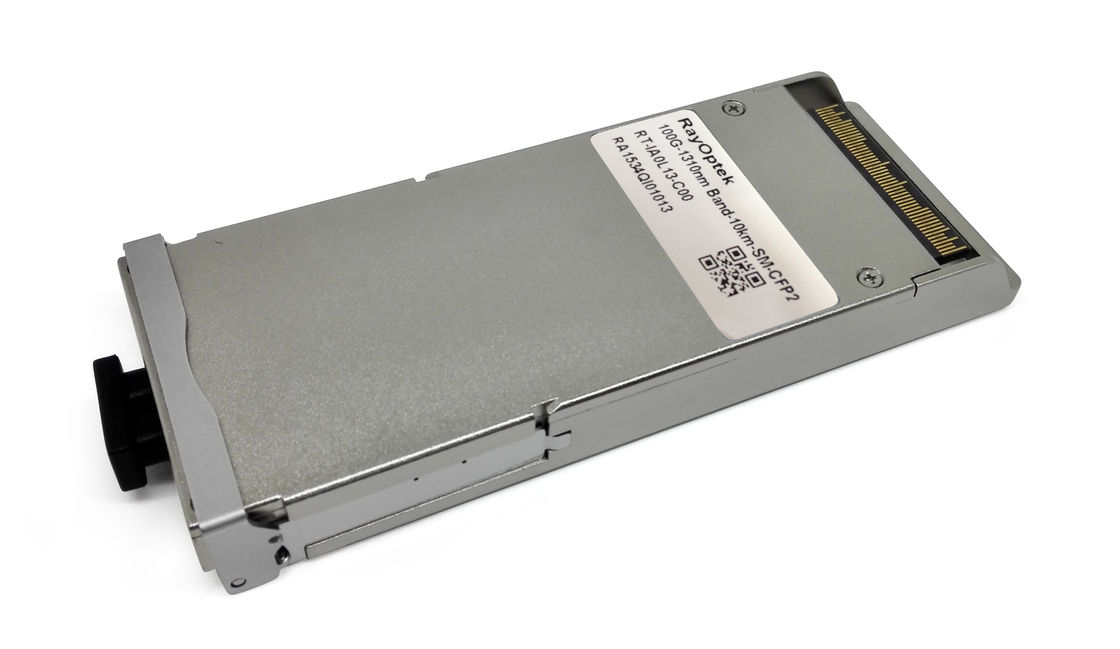

100GBASE-LR4와 OTU4 CFP2 LR4 10km SFP 광학적인 송수신기 단위
제품 성능
신청
기준
기능 기술
100G CFP2 LR4 광학적인 송수신기는 전달을 통합하고 1개의 단위에 경로를 받습니다. 송신 측에, 시리얼 데이터 시내의 4개의 차선은 1296년, 1300년, 1305년, 그리고 1309 nm 중심 파장을 가진 4개의 전기 흡수에 의하여 조절된 레이저 (EMLs)를 통제하는 4명의 레이저 운전사에 위에 재기되고, 다시 시간을 재고, 통과됩니다. 광 신호는 공업 표준 LC 연결관을 통해서 싱글모드 섬유로 그 때 다중 송신됩니다. 받 측에, 광학적인 자료 열의 4개의 차선은 통합 광학적인 디멀티플렉서에 의해 광학적으로 분리화됩니다. 각 자료 증기는 산출 운전사에 PIN 광검출기 및 transimpedance 증폭기에 의해 재기되고, 다시 시간을 재고, 위에 통과됩니다. 이 단위는 뜨겁 pluggable 전기 공용영역, 저출력 소비 및 MDIO 관리 공용영역 특색짓습니다.
절대 최대 등급
| 모수 | 상징 | 분 | Typ | 최대 | 단위 | 주 |
| 저장 온도 | Tst | -40 | +85 | ºC | ||
| 공급 전압 | Vcc | -0.5 | +3.6 | V | ||
| 작동 상대 습도 | Rh | +5 | +95 | % |
추천된 작동 조건
| 모수 | 상징 | 분 | Typ | 최대 | 단위 | 주 |
| 작동 케이스 온도 | TC | 0 | - | +70 | °C | |
| 전력 공급 전압 | VCC | 3.14 | 3.3 | 3.46 | V | |
| 전송율 | 103.125 | 112 | Gb/s |
명세
(추천된 작동 조건 하에서, 다리 명시되지 않는 한 시험해)
| 모수 | 상징 | 단위 | 분 | Typ | 최대 | 주 | |||||||||
| 전압 공급 전기 특성 | |||||||||||||||
| 공급 현재 | Tx 단면도 | Icc | A | 3.75 | 1 | ||||||||||
| Rx 단면도 | |||||||||||||||
| 전력 공급 소음 | Vrip | 2% DC | 1MHz | ||||||||||||
| 3% 1 | 10MHz | ||||||||||||||
|
합계 방산 힘 |
Class1 | Pw | W | 3 | |||||||||||
| Class2 | 6 | ||||||||||||||
| Class3 | 9 | ||||||||||||||
| Class4 | 12 | ||||||||||||||
| 저출력 형태 방산 | 쟁기 | W | 2 | ||||||||||||
| 돌입 현재 | Class1 |
그리고 |
나 돌입 | mA/usec | 100 | ||||||||||
| 회전 떨어져 현재 | Class2 | 나 분기점 | mA/usec | -100 | |||||||||||
| 돌입 현재 | Class3 |
그리고
|
나 돌입 | mA/usec | 200 | ||||||||||
| 회전 떨어져 현재 | Class4 | 나 분기점 | mA/usec | -200 | |||||||||||
| 다른 신호 전기 특성 | |||||||||||||||
| 단 하나 끝난 자료 입력 그네 | mV | 20 | 525 | ||||||||||||
| 단 하나 끝난 자료 출력 그네 | mV | 180 | 385 | ||||||||||||
|
차분 신호 산출 저항 |
Ω | 80 | 120 | ||||||||||||
|
차분 신호 입력 저항 |
Ω | 80 | 120 | ||||||||||||
| 3.3V LVCMOS 전기 특성 | |||||||||||||||
| 입력 고전압 | 3.3VIH | V | 2.0 | Vcc+0.3 | |||||||||||
| 입력 낮은 전압 | 3.3VIL | V | -0.3 | 0.8 | |||||||||||
| 입력 누설 현재 | 3.3IIN | uA | -10 | +10 | |||||||||||
|
산출 고전압 (IOH=100uA) |
3.3VOH | V | Vcc-0.2 | ||||||||||||
| 산출 낮은 전압 (IOL=100uA) | 3.3VOL | V | 0.2 | ||||||||||||
|
통제의 최소한도 맥박 폭 Pin 신호 |
t_CNTL | 저희 | 100 | ||||||||||||
| 1.2V LVCMOS 전기 특성 | |||||||||||||||
| 입력 고전압 | 1.2VIH | V | 0.84 | 1.5 | |||||||||||
| 입력 낮은 전압 | 1.2VIL V | 0.3 | 1.2VIL V | 0.36 | |||||||||||
| 입력 누설 현재 | 1.2IIN | uA | -100 | +100 | |||||||||||
| 산출 고전압 | 1.2VOH | V | 1.0 | 1.5 | |||||||||||
| 산출 낮은 전압 | 1.2VOL | V | -0.3 | 0.2 | |||||||||||
| 현재 산출 높이 | 1.2IOH | mA | -4 | ||||||||||||
| 낮게 산출 현재 | 1.2IOL | mA | +4 | ||||||||||||
| 입력 용량 | Ci | pF | 10 | ||||||||||||
| 광학 전송기 특성 | |||||||||||||||
| 신호 비율, 각 차선 | GBd | 25.78125 ±100 ppm | 100GBase-LR4 | ||||||||||||
| 27.9525 ±20 ppm | OTU4 | ||||||||||||||
| 4개의 차선 파장 범위 | λ1 | nm | 1294.53 | 1295.56 | 1296.59 | ||||||||||
| λ2 | 1299.02 | 1300.05 | 1301.09 | ||||||||||||
| λ3 | 1303.54 | 1304.58 | 1305.63 | ||||||||||||
| λ4 | 1308.09 | 1309.14 | 1310.19 | ||||||||||||
| 총 발사 힘 | dBm | 10.5 | 100GBase-LR4 | ||||||||||||
| 10 | OTU4 | ||||||||||||||
| 평균 발사 힘, 각 차선 | Pavg | dBm | -4.3 | 4.5 | 2 | ||||||||||
| -0.6 | 4 | ||||||||||||||
| 광학적인 조음 진폭, 각 차선 (OMA) 2 | OMA | dBm | -1.3 | 4.5 | |||||||||||
| 2개의 차선 (OMA) 사이 발사 힘에 있는 다름 | dB | 5 | |||||||||||||
| 소멸 비율 | ER | dB | 4 | 100GBase-LR4 | |||||||||||
| 4 | 6.5 | OTU4 | |||||||||||||
| 측 형태 억제 비율 | SMSR | dB | 30 | ||||||||||||
| 전송기와 분산 형벌, 각 차선 | TDP | dB | 2.2 | ||||||||||||
| 광학적인 복귀 손실 포용력 | dB | 20 | |||||||||||||
| 전송기 reflectance3 | dB | – 12 | |||||||||||||
| 전송기 눈 가면 {X1, X2, X3, Y1, Y2, Y3} | {0.25, 0.4, 0.45, 0.25, 0.28, 0.4} | 100GBase-LR4 | |||||||||||||
| 광학 수신기 특성 | |||||||||||||||
| 각 차선을 위한 비율을 받으십시오 | Gbps | 25.78125 | 27.9525 | ||||||||||||
| 입력 광학적인 힘을 과대 적재하십시오 | Pmax | dBm | 5.5 | 3 | |||||||||||
|
평균은 각각을 위한 힘을 받습니다 차선 |
Pin | dBm | -8.6 + ∆ | 3 | 4, 5, 9 | ||||||||||
|
각각을 위한 OMA에 있는 힘을 받으십시오 차선 |
PinOMA | dBm | 3 | ||||||||||||
|
다름은 안으로 힘을 안으로 받습니다 2개의 차선 사이 OMA |
dBm | ||||||||||||||
|
OMA에 있는 수신기 감도를 위한 각 차선 |
소마 | dBm | -8.6 + ∆ | 6 | |||||||||||
|
압박된 수신기 감도 안으로 각 차선을 위한 OMA |
dBm | -6.8 + ∆ | 7, 8, 9 | ||||||||||||
Note1. 공급 현재는 CFP2 단위의 공급 현재와 보드 테스트 일을 포함합니다
현재.
Note2. 평균 발사 힘은, 각 차선 (분) 100GBase-LR4 감도의 주요한 지시자는 아니고를 위해 유익합니다.
Note3.The 수신기는, 손상 없이, 에 지속적인 노출을 관대히 다룰 수 있을 것입니다
이 평균 일률 수준이 있는 광학적인 입력 신호
Note4. 평균은 힘을, (최대) 100GBASE-ER4를 위한 각 차선 보다는 더 큽니다 받습니다
간결에 100BASE-LR4 단위를 가진 겸용성을 허용하는 100BASE-ER4 전송기 가치
거리
Note5. 평균은 힘을 받습니다, 각 차선 (분)는 유익합니다 주요한 지시자 아닙니다입니다
감도의. 이 가치의 밑에 받아진 힘은 고분고분할 수 없습니다; 그러나, 가치
이것의 위 수락을 지키지 않습니다
Note6. 수신기 감도 (OMA)는, (최대) 각 차선 유익합니다
Note7. BER=10-12를 위한 TP3에 일치 시험 신호로 측정하는
Note8. 압박된 수신기 감도 시험의 상태: 각각을 위한 수직 눈 마감 형벌
차선은 1.8dB입니다; 각 차선을 위한 압박한 눈 J2 불안감은 0.3UI입니다; 각 차선을 위한 압박된 눈 J9 불안감
0.47UI는 입니다.
Note9. ∆ = ADP ROSA 감도 (마이너스 숫자) - (- 8.6dBm) - (- 1.9dB (DeMUX 삽입 손실)) - δ (양도할 수 있는 추가 손실).
