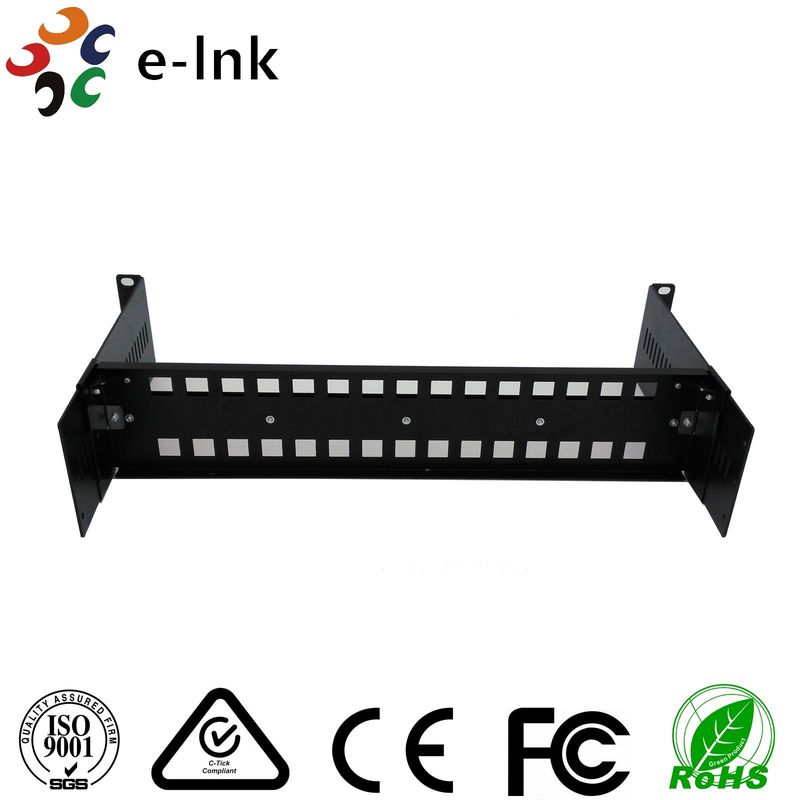

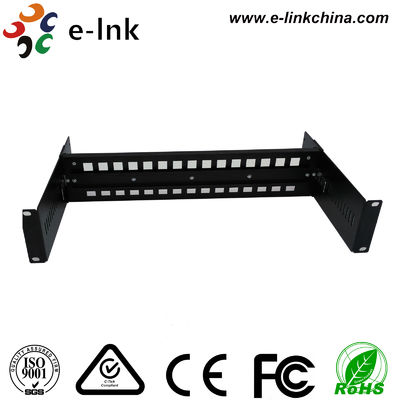

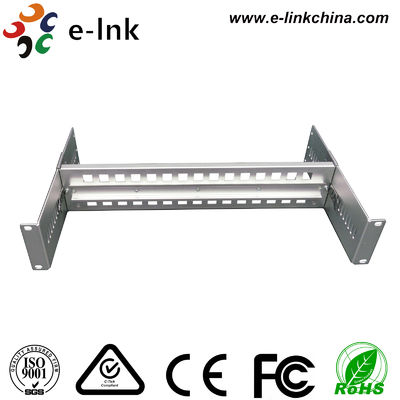

19" 랙 마운트 DIN 레일 마운트 브래킷 DIN-레일 미디어 변환기 및 이더넷 PoE 스위치

모델: LNK-DR190 시리즈

전반적인 설명

DIN-레일 랙 장착 하드웨어는 표준에 설치됩니다19 ′′ 랙DIN-Rail에 장착된 장비를 래크에 장착할 수 있는 캐비닛. E-Link DIN-rail 미디어 변환기,DIN-레일 이더넷 PoE 스위치 및 DIN-레일 전원 공급 장치 이 랙 마운트 하드웨어에 적합 할 수 있습니다.

특징

• 표준 안의 DIN-Rail 장치19인치 랙 또는 캐비닛
• 모든 크기의 장비에 맞게 독특한 깊이 조정 기능
• 하나의 표준35mm (1.38") DIN-레일트랙 포함
• 사용자 친화적 인 디자인

사양

기계용

소재

• 알루미늄

크기

• 482.6mm x 92.2mm x 250mm (11.22") (W x H x D)

설치:

랙 LNK-DR190은 DIN-Rail 장착 장비를 랙에 장착 할 수 있도록 표준 19 ′′ 랙 캐비닛에 설치됩니다. 이 빠른 가이드는 랙을 조립하는 방법을 보여줍니다.

조립 절차는 아래와 같습니다.

1. 금속 셔프넬을 M3x6 셔프 (4) 로 오른쪽과 왼쪽에 있는 랙마운트 DIN-레일 차체 (1) 에 고정하기 위해 스크루드라이버를 사용한다.
2. 라크모운트 체시 홀더 (2) 를 라크모운트 DIN-Rail 체시 (1) 의 양쪽의 가이드 레일로 슬라이드하고 라크모운트 체시 홀더 (2) 를 적절한 위치로 조정한다.
3. Push backward or pull forward the Rackmount Chassis Holders (2) along the guide rails on two sides of the Rackmount DIN-Rail Chassis (1) to adjust the depth of the Rack and offer flexible space for fitting in DIN-rail mountable equipment랙모운트 체시 홀더 (2) 및 랙모운트 DIN-레일 체시 (1) 가 안전하게 조립되어 있는지 확인하십시오.
4. 래크를 표준 19 ′′ 래크 캐비닛에 슬라이드하십시오. 그 다음 스크루드라이버와 네 개의 스크루를 사용하여 래크를 표준 19 ′′ 래크 캐비닛에 연결하십시오.
