제품 상세 정보:
결제 및 배송 조건:
|
| SDI는 입력했습니다: | 입력 번호: 4 | 광학: | 타입: 단일 모드 |
|---|---|---|---|
| 전송거리: | 20km (다른 거리 선택) | 전원 입력: | 1A@12VDC |
| SDI 출력: | 신호 수준: 800mV | 작동 온도: | -10C~+55C |

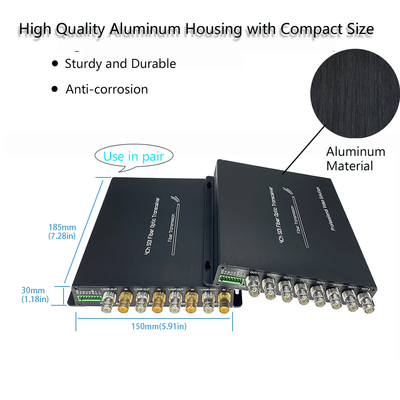

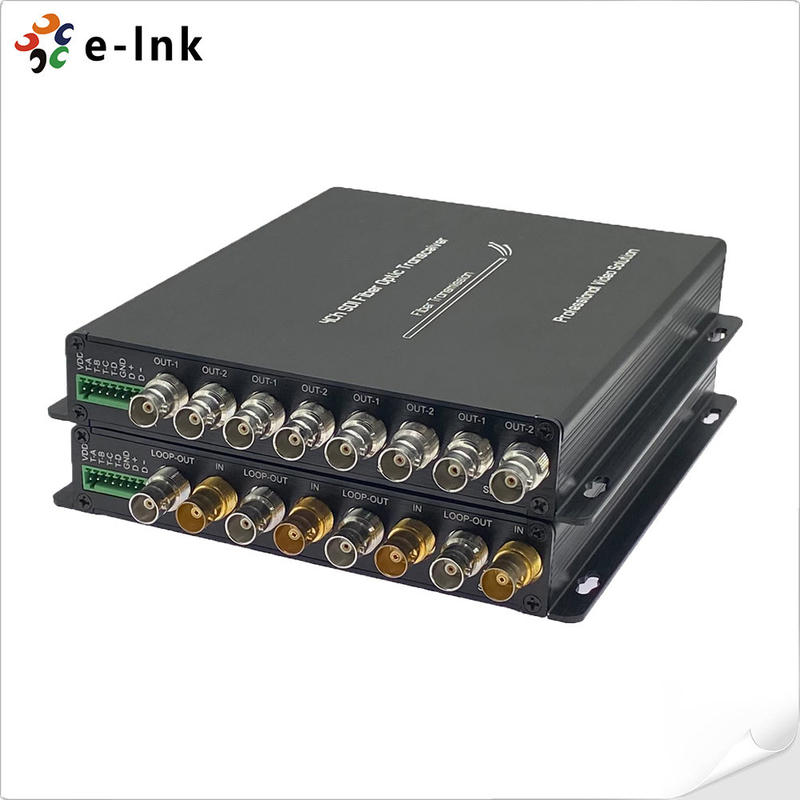

4채널 3G-SDI섬유 변환기 with RS485 & 통계
SDI 비디오 SFP 모듈 장점

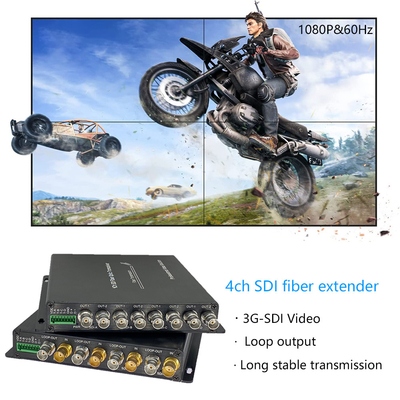

광섬유를 통해 4채널 3G/HD-SDI 비디오 전송
신호 무결성을 보장하기 위한 자동 케이블 평형
자동 리클로킹 270Mbit/s - 1.48Gbit/s-3Gbit/s
3G/HD-SDI 카메라 시스템과 직접 호환되며 4Ch 루프 출력을 지원합니다.
20km (12.5마일) 까지의 긴 송신 (다른 거리 선택)
4Ch 통계를 지원합니다.
전 디지털 비 압축 방송 수준 전송
1Ch 후방 RS485 및 4Ch Tally를 지원합니다.
SDI 비디오 SFP 모듈 기술 지표
| SDI 입력 | SMPTE 424M, SMPTE 292M, SMPTE 259M, DVB-ASI, DVB-SSI 및 통신/데이터컴 |
| 270Mbit/s - 1.48Gbit/s 3Gbit/s | |
| 입력 번호: 4 | |
| 반사 손실: >15DB | |
| 평형: 0-150m @3Gb/s | |

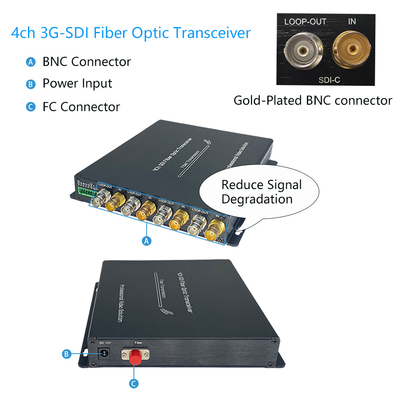

| 커넥터: BNC | |
| 광학 | 채널: 1 |
| 타입: 단일 모드 | |
| 전송 거리: 20km (다른 거리 선택) | |
| 반사 손실: > 15dB | |
| 디더링: < 0.2UI | |
| 커넥터: FC/UPC (SC, LC, ST 선택) | |
| SDI 출력 | 출력 번호:4 |
| 신호 수준: 800mV | |
| 상승/하락 시간: 200ps 표시 | |
| 초과: < 10% 진폭 | |
| 반사 손실: >15dB | |
| 디더링: < 0.2UI | |
| 커넥터: 75Ω BNC | |
| 데이터 | 1Ch RS-485 (완전/반 듀플렉스) 및 NRZ, RZI 및 맨체스터를 지원 |
| RS485에 최대 57600bps | |
| 커넥터: 산업용 표준 나사 터미널 | |
| 4Ch 통산: A, B, C, D |
산업용 이더넷 미디어 변환기전반적인 설명

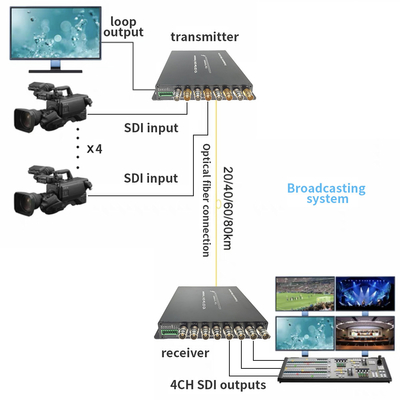

LNK-3GSDI-4V1DT 시리즈는 4채널 HD/3G-SDI 표준 고화질 비디오 신호와 단일 광섬유 케이블을 통해 전송되는 RS485 및 Tally 신호를 지원합니다.E-Link 3G-SDI Video over Fiber Converters는 1080P 3G-SDI 신호를 위한 하나의 송신기와 하나의 수신기를 포함한다.E-링크 3G-SDI 섬유 변환기는 단일 광섬유를 통해 4-Ch 3G-SDI 비디오 신호를 전송할 수 있으며 루프 출력, 4Ch 통계 및 RS485 등을 지원합니다.비디오 품질은 압축되지 않은 방송 수준입니다.그것은 방송 분야에서 널리 사용됩니다.
주문 정보
| LNK-HDSDI-4V1D4T | 루프 출력 + 1Ch 후방 RS485 + 4Ch 타리, SM 20km, FC, 1 송신기 & 1 수신기를 포함하여, 쌍으로 사용 |
| LNK-3GSDI-4V1D4T | 루프 출력 + 후방 RS485 + 4Ch 타리, SM 20km, FC, 1개의 송신기 및 1개의 수신기를 포함하여, 쌍으로 사용 |
