제품 상세 정보:
결제 및 배송 조건:
|
| 전송 거리: | 20km | 파장: | 1310nm/1550nm |
|---|---|---|---|
| 치수 (WXDXH): | 120 x 105 x 28 mm | 무게: | 1.5kg/쌍 |
| 전원 어댑터: | DC 5~25V | 전력 소비: | <5W |
| 강조하다: | 탈리 RS485 데이터 광섬유 컨버터,산업용 3G HD-SDI 광섬유 컨버터,양방향 3G HD-SDI 광섬유 컨버터 |
||

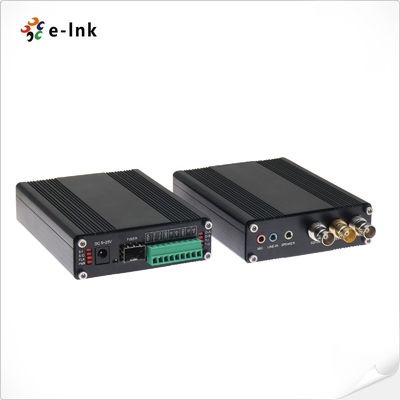

루프아웃과 함께 1Ch 양방향 3G-SDI + 1Ch 타리 + 2Ch 양방향 RS485 또는 RS422 + 2Ch 스테레오 오디오 + 1Ch 마이크o펌프 변환기
SDI 섬유 확장기전반적인 설명
LNK-3G-1BV1T2BD2A1M 시리즈는 고성능 3G/HD-SDI 비디오 광 수신기이다.
지원합니다.1채널 양방향 3G/HD-SDI 비디오 전송 (임베디드 오디오),
비디오 루프아웃,1개의 통기 신호,2채널 양방향 RS485/RS422 데이터,2채널
외부 스테레오 오디오, 그리고1개의 마이크 신호, 고화질 비디오 전송
그리고 광섬유를 통한 오디오 신호도
이 시리즈는 하나의 송신기와 하나의 수신기를 포함한다.1080P 풀 HD 3G/HD-SDI 신호
전송, 그리고 제안높은 안정성과 명확한 이미지LED 상태 표시기포함됩니다.
작동 상태를 실시간으로 모니터링하는 장치
지능형 교통 모니터링, 보안 시스템, 산업 모니터링
(전력, 화학 산업, 철강, 석유, 철도 등), 군사 감시 (고장, 국경 등),
캠퍼스 네트워크, 경기장 생방송, TV 프로그램 전송 및 다른 높은 수요 비디오
그리고 오디오 전송 시나리오.
SDI 섬유 확장기특징
1Ch 2차원 3G-SDI 비디오
1Ch 통계 신호
2Ch 양방향 RS485 또는 RS422 데이터
2Ch 스테레오 오디오
1Ch 마이크
자동 리클로킹 270Mbit/s - 1.48Gbit/s - 3Gbit/s
HDTV 720P, 1080I, 1080P, 1920*1080@60Hz를 지원합니다.
20km (SMF) 까지의 장거리 전송 능력
∙ 핫스프레이와 핫플러그
- 완전 디지털 비 압축 방송 수준 전송
산업용 온도 범위 (-20°C~+70°C), 다양한 환경에 적응할 수 있습니다.
SDI 섬유 확장기 기술 지표
| 광섬유 인터페이스 | |
| 섬유 인터페이스 | 심플렉스 LC |
| 전송 거리 | 0-20km |
| 파장 | 1310nm/1550nm |
| 비디오 | |
| 비디오 인터페이스 | BNC |
| 비디오 입력/출력 임페던스 | 75Ω |
| 비디오 입력/출력 전압 | 전형적인: 1Vpp, 최소 0.5Vpp, 최대 1.5Vpp |
| 비디오 비트 속도 | 최대 3.2Gb/s |
| 이득 차이 (10%~90% APL) | < 1% |
| SDI 형식 지원 | 625/25 PAL |
| 525/29.97 NTSC, 525/23.98 | |
| 720p50, 720p59.94 | |
| 1080i 23/24/30/50/59.94 | |
| 1080P 23.98/24/30/50/60 | |
| 비디오 SDI 표준 | 270Mbps (SD-SDI), 1.485Gbps/M ((HD-SDI) |
| SMPTE425M3Gb/s 매핑 (SDI) | |
| SMPTE424M 3Gb/s 직렬 인터페이스 ((3G-SDI | |
| 데이터 또는 통계 | |
| 물리적 인터페이스 | 산업 표준 나사 터미널 |
| 데이터 타입 | RS485 (디폴트) 또는 RS422 (선택) |
| 주파수/비율 지원 |
RS422용 최대 115200bps RS485에 최대 57600bps |
| BER | <10 ̊9 |
| 스테레오 오디오 또는 마이크 | |
| 오디오 입력 및 출력 | 3.5MM 오디오 |
| 오디오 형식 | @48KHz |
| 전기 | |
| 전원 어댑터 | DC 5~25V |
| 전력 소비 | <5W |
| LED 표시기 | |
| P/S | 전원 공급 |
| DAT | 데이터 |
| 기계용 | |
| 크기 (LxWxH) | 120x105x28mm |
| 무게 | 1.5kg/쌍 |
| 껍질 | 알루미늄 케이스 |
| 장착 옵션 | 벽에 장착 |
| 환경 | |
| 작업 온도 | -20°C+70°C |
| 저장 온도 | -40°C+80°C |
| 작업 습도 | 0~95% |
| MTBF | ≥100000시간 |
SDI 섬유 확장기 주문 정보
| 모델 | 설명 |
| LNK-3G-1BV1T2BD2A1M | 루프와 함께 1Ch 양방향 3G-SDI + 1Ch 타리 + 2Ch 양방향 RS485 또는 RS422 + 2Ch 스테레오 오디오 + 1Ch 마이크로폰 오버 파이버 컨버터, 싱글 모드 파이버, LC, 20km송신기와 수신기를 포함하여, 쌍으로 사용 |

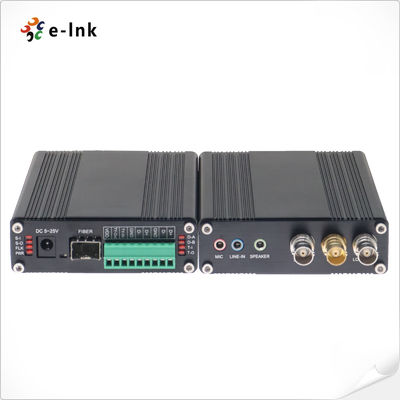

SDI 섬유 확장기 패널
참고:
1. To+/To- 전류 50MA와 LED를 구동 할 수 있습니다
2Tally 신호 연결을 위한 TIN/TCM
3. RS485 (디폴트) 또는 RS422 (선택) 를 위한 T+/R-
