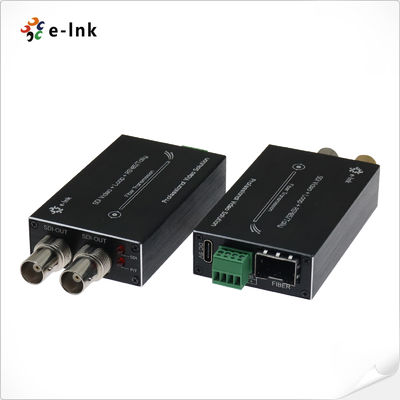

미니 타입 3G-SDI 와 Tally & Reverse RS485의 섬유 변환기
미니 3G-SDI 섬유 변환기 개요
미니 3G/HD-SDI 광섬유 변환기는 1 채널 3G/HD-SDI 비디오 (오디오가 내장되어 있습니다), 타리 신호 및 광섬유를 통한 역 RS485 신호 전송을 지원합니다.그리고 3G/HD-SDI 루프를 통해 지역 모니터링 신호를 출력할 수 있습니다.E-링크 3G/HD-SDI 비디오 섬유 변환기는 송신기와 수신기를 포함하여 1080P 3G/HD-SDI 신호의 전송을 지원합니다.
미니 3G-SDI 섬유 변환기 기능
각 채널에는 8채널 오디오가 내장되어 있습니다.
자동 케이블 평형, 3.2 Gb/s 이하의 모든 속도 (Belden 1694A) 에 사용됩니다.
자동 리클로킹 270Mbit/s - 1.48Gbit/s - 3Gbit/s
SDI 카메라 시스템과 직접 호환
80km까지의 장거리 송전 능력
∙ 핫스프레이와 핫플러그
모든 병리학적 패턴을 처리하고, 완전히 디지털 비 압축 방송 수준 전송;
LED 상태 표시 작업 조건을 모니터링하기 위해
- 초 광학 동적 범위 및 조정 자유
CWDM 파장 1470~1610nm 선택
산업용 온도 범위 (-20°C~+70°C), 다양한 환경에 적응할 수 있습니다.
미니 3G-SDI 섬유 변환기 기술 지표
| 광섬유 인터페이스 | |
| 섬유 인터페이스 | 심플렉스 LC |
| 전송 거리 | 550m-20Km |
| 파장 | 1310nm/1550nm |
| 비디오 | |
| 비디오 인터페이스 | BNC |
| 비디오 입력/출력 임페던스 | 75Ω |
| 비디오 입력/출력 전압 | 전형적인: 1Vpp, 최소 0.5Vpp, 최대 1.5Vpp |
| 비디오 비트 속도 | 최대 3.2Gb/s |
| 이득 차이 (10%~90% APL) | < 1% |
| SDI 형식 지원 | 625/25 PAL |
| 525/29.97 NTSC, 525/23.98 | |
| 720p50, 720p59.94 | |
| 1080i 23/24/30/50/59.94 | |
| 1080P 23.98/24/30/50/60 | |
| 비디오 SDI 표준 | 270Mbps (SD-SDI), 1.485Gbps/M ((HD-SDI) |
| SMPTE425M3Gb/s 매핑 (SDI) | |
| SMPTE424M 3Gb/s 직렬 인터페이스 ((3G-SDI | |
| 데이터 | |
| 물리적 인터페이스 | 산업 표준 나사 터미널 |
| 데이터 타입 | 릴리 & 리버스 RS485 |
| 주파수/비율 지원 |
RS422용 최대 115200bps |
| BER | <10 ̊9 |
| 전기 | |
| 전원 어댑터 | DC 5V |
| 전력 소비 | <5W |
| LED 표시기 | |
| SDI | SDI 비디오 |
| P/T | 전원 공급 |
| 기계용 | |
| 크기 (LxWxH) |
73 x 44 x 17mm (TX) |
| 무게 |
75g (TX) |
| 껍질 | 알루미늄 케이스 |
| 장착 옵션 | 데스크톱 |
| 환경 | |
| 작업 온도 | -20°C+70°C |
| 저장 온도 | -40°C+80°C |
| 작업 습도 | 0~95% |
| MTBF | ≥100000시간 |

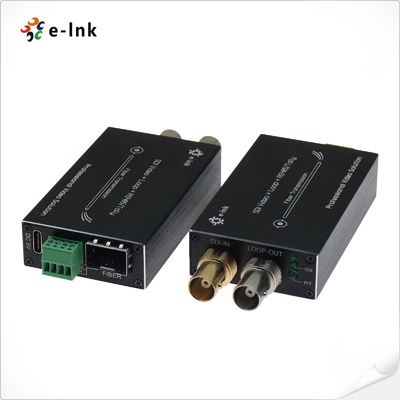

미니 3G-SDI 섬유 변환기 인터페이스 & LED
미니 3G-SDI 섬유 변환기 주문 정보
| 모델 | 설명 |
| LNK-M3G-1V-MM | 미니 타입3G-SDI소형 광섬유 변환기로릴리 & 리버스 RS485그리고 루프 밖으로,MMF, LC 섬유 연결 장치500미터, 송신기와 수신기를 포함하여, 쌍으로 사용 |
| LNK-M3G-1V-20 | 미니 타입3G-SDI소형 광섬유 변환기로릴리 & 리버스 RS485그리고 루프 밖으로,SMF, LC 섬유 연결 장치20km, 송신기와 수신기를 포함하여, 쌍으로 사용 |
| LNK-M3G-1V-40 | 미니 타입3G-SDI소형 광섬유 변환기로릴리 & 리버스 RS485그리고 루프 밖으로,SMF, LC 섬유 연결 장치40km, 송신기와 수신기를 포함하여, 쌍으로 사용 |
미니 3G-SDI 섬유 변환기 응용 프로그램
