제품 상세 정보:
결제 및 배송 조건:
|
| 전송 거리: | 550m-20Km | 파장: | 1310nm/1550nm |
|---|---|---|---|
| 전력 소비: | <5W | 크기(LxWxH): | 120 x 105 x 28 mm |
| 무게: | 0.43kg/쌍 | 전원 어댑터: | DC 5~25V |
| 포장: | 알루미늄 케이스 | 장착 옵션: | 벽 마운트 |
| 강조하다: | HD-SDI 광섬유 컨버터,오디오 SDI 섬유 변환기,RS422/485 SDI 섬유 변환기 |
||
HD-SDI에서 섬유 변환기
HD-SDI에서 섬유 변환기 기능
1고화질 방송 및 라이브 제작 링크
이상적으로방송 기여그리고스튜디오-방송기 (STL) 연결, 운송HD-SDI 신호, 내장된 오디오먼 거리를 이동할 수 있습니다.진동이 없는,압축되지 않은 비디오 전송에 대해라이브 이벤트 제작,OB 밴, 그리고원격 방송 센터,신호 무결성그리고타이밍 정확성.
2장거리 CCTV 및 보안 감시 시스템
배포대규모 주변 보안그리고도시 전체 감시 네트워크연장HD-SDI 카메라 피드원격지역에서공항,항구, 그리고중요 인프라중앙에모니터링 스테이션끝단일 모드 섬유, 제거EMI/RFI 간섭그리고실시간 모니터링최대 80km까지
3교통 관리 및 지능형 운송 시스템 (ITS)
지원고화질 비디오 전송안쪽교통 통제 센터그리고ITS 네트워크.번호판 인식 (LPR),교통 흐름 모니터링, 그리고사고 탐지 시스템고속도로와 터널을 따라HD-SDI 교통 카메라와 함께양방향 데이터 제어.
4전문 A/V 및 대형 현장 신호 유통
사용 가능신호 연장안쪽경기장,컨벤션 센터, 그리고지휘 및 제어실배포내장된 오디오와 함께 다채널 HD 비디오에서생산 변속기에디스플레이 벽또는프로젝터섬유 위에,낮은 지연시간,고결성복잡한 설비에서 A/V 통합
5산업 및 열악한 환경 비디오 모니터링
용도로 설계된극한 환경 비디오 애플리케이션안쪽석유 및 가스 시설,발전소, 그리고광산업- 그래요산업용 주택그리고넓은 온도 내성이안정적인 작동을 보장프로세스 모니터링,안전 검사, 그리고원격 시각화어디전기 소음그리고극한 온도존재합니다.
HD-SDI에서 섬유 변환기 개요

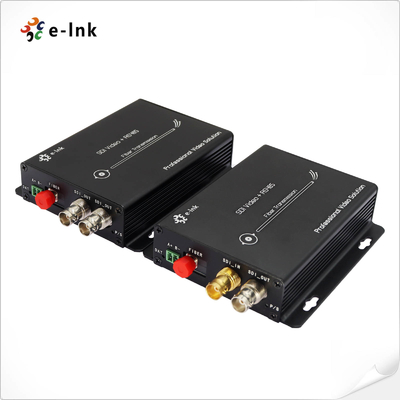

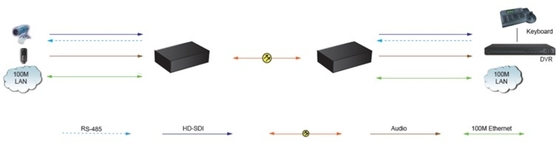

LNK-HD-110 시리즈는 전문 수준의 단일 채널HD-SDI 광섬유 변환기고화질 비디오 감시 및 방송 애플리케이션을 위해 설계되었습니다. 이 컴팩트 솔루션은 원활하게 전송합니다.임베디드 오디오 HD-SDI 비디오 신호그리고양방향 RS422/RS485 제어단일 모드 또는 멀티 모드 광섬유 케이블을 통해 데이터를 전송하여 손실이 없는 장거리 신호 무결성을 보장합니다.

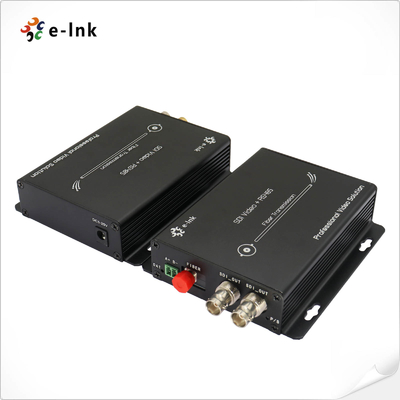

내장 HD-SDI루프 출력로컬 비디오 모니터링을 위해 이 변환기 세트에는 전용 송신기와 수신기 쌍이 포함되어 있어 중요한 비디오 전송을 위한 완전한 포인트-포인트 링크를 제공합니다.전자기 간섭 (EMI) 및 구리 기반 시스템에서 일반적인 신호 저하를 제거하도록 설계된, 그것은 미션-비판적인 작전을 위해 원시, 압축되지 않은 비디오 품질을 제공합니다.
보안 모니터링, 방송 기여 링크, 산업 시각화LNK-HD-110 시리즈는 표준 동축 케이블 제한을 훨씬 초과하는 거리에서 신뢰할 수있는 연결을 가능하게합니다.그 강력한 성능은 CCTV 시스템, 교통 통제 센터, 경기장,그리고 신호의 신뢰성과 신뢰성이 가장 중요한 다른 까다로운 환경.
HD-SDI에서 섬유 변환기 기술 지표
|

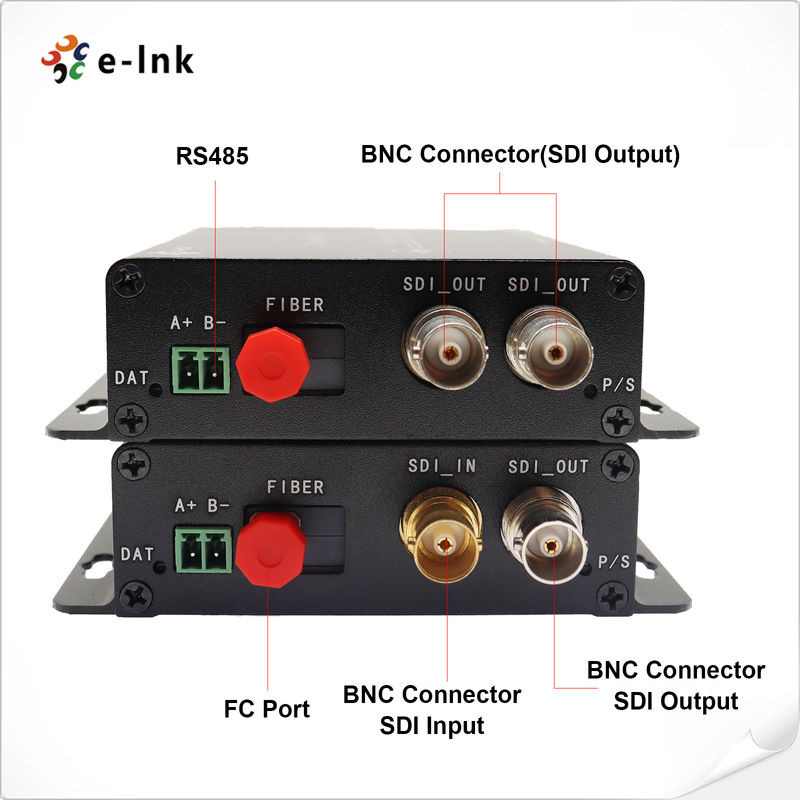

광섬유 인터페이스 |
|
|
섬유 인터페이스 |
S성체FC |
|
전송 거리 |
550m-20Km |
|
파장 |
1310nm/1550nm |
|
비디오 |
|
|
비디오 인터페이스 |
BNC |
|
비디오 입력/출력 임피던스 |
75Ω |
|
비디오 입력/출력 전압 |
전형적인: 1Vpp, 최소 0.5Vpp, 최대 1.5Vpp |
|
비디오 비트 속도 |
최대 3.2Gb/s |
|
이득 차이 (10%)∙90% APL) |
< 1% |
|
비디오 SDI 표준 |
270Mbps (SD-SDI) SMPTE259M |
|
1.485Gbps/M ((HD-SDI),SMPTE292M |
|
|
데이터 |
|
|
물리적 인터페이스 |
산업 표준 나사 터미널 |
|
데이터 타입 |
RS422/RS485 역방향 |
|
주파수/비율 지원 |
RS422용 최대 115200bps RS485에 최대 57600bps |
|
BER |
<10 ̊9 |
|
전기 |
|
|
전원 어댑터 |
DC 5~25V |
|
전력 소비 |
<5W |
|
LED 표시기 |
|
|
P/S |
전원 공급 |
|
DAT |
데이터 |
|
기계용 |
|
|

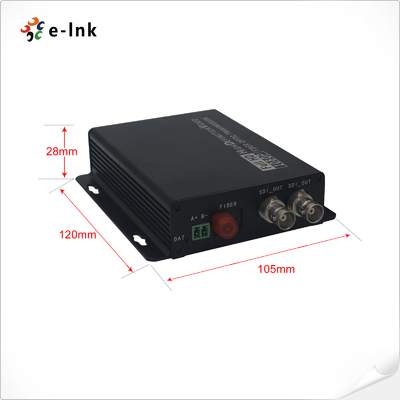

크기 (LxWxH) |
120 x105 x28 mm |
|
W8개 |
0.432배당 KG |
|
껍질 |
알루미늄 케이스 |
|
장착 옵션 |
벽에 장착 |
|
환경 |
|
|
작업 온도 |
-20°C+70°C |
|
저장 온도 |
-40°C+80°C |
|
작업 습도 |
0~95% |
|
MTBF |
≥100000시간 |
HD-SDI에서 섬유 변환기 주문 정보
| 항목 | 설명 |
| LNK-HD-11020 | RS422 역 데이터와 루프 아웃, SMF,FC 섬유 커넥터 20km, 송신기와 수신기를 포함하여, 쌍으로 사용 |
판매 후 및 보증 정책
그 구성은온라인 고객 서비스그리고전화 고객 서비스제공제품 상담,
원격 기술 지원,유지보수 및 수용 서비스.
서비스 정책: 3개월 교체 3년 보증
대체: 제품 시리즈를 구매한 지 3개월 이내에 기술자들에 의해 제품 고장 및 인위적 손상을 테스트한 후
자연재해로 인한 경우 구매자는 구매점에 직접 가서 같은 종류의 제품을 교체할 수 있습니다.
또는 비교 가능한 성능의 제품입니다. 제품 테스트에 문제가 없다면, 원래 샘플은 반환됩니다.
보증: 자연재해로 인한 인위적 손해, 우리 회사의 무료 보증 기간은 1 년입니다.
[다음 사정이 교체 및 무료 유지보수 적용 범위에 포함되지 않습니다.]
1- 제품 설명서 지침에 부합하지 않는 조작 및 유지보수로 인한 손상
2인간적 요인, 즉 부적절한 전압 입력, 물 흡수 및 파열로 인한 손해
3천재지변, 즉 번개, 지진, 화재 등으로 인한 제품 손해
3회사 허락 없이 내재된 설정의 무단 변경 또는 수리
4무료 유지보수 범위를 벗어난 제품.
5- 고객으로부터 수리된 운송, 로딩 및 해하 과정에서 발생한 손해
6제품 보증 카드에 표시된 제품 바코드 또는 모델은 제품 자체와 일치하지 않습니다.
7- 디자인, 기술, 제조 및 품질과 같은 제품 이외의 다른 문제로 인한 고장 또는 손상
