제품 상세 정보:
결제 및 배송 조건:
|
| 포트: | 6 × RJ45 (10/100Mbps POE +) + 3 × 100Base-FX 섬유 | POE 표준: | IEEE 802.3af/at |
|---|---|---|---|
| 전원 입력: | 48–57VDC, 중복 터미널 블록 | 작동 온도: | -40 ° C ~ 80 ° C |
| 주택: | 알루미늄, Din-Rail 마운트 | 치수: | 150 × 115 × 50 mm |
| 강조하다: | Industrial PoE+ switch with fiber ports,Hardened 6-port Fast PoE switch,30W per port industrial Ethernet switch |
||

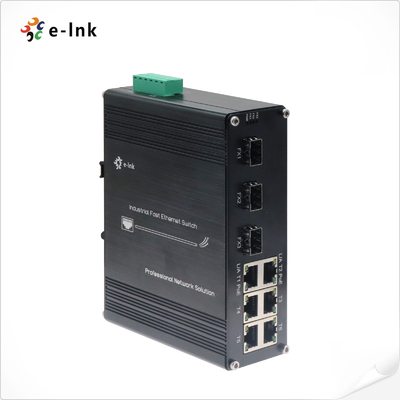

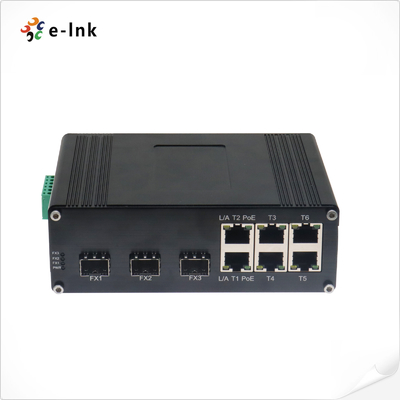

산업용 6포트 Fast PoE+ 스위치 + 3 광 포트 30W/포트 강화형
개요
LNK-IMC306P 시리즈는 견고한 산업용 이더넷 스위치로, 6개의 Fast Ethernet
PoE+ 포트에서 각 포트당 최대 30W를 제공하며 3개의 광 업링크 (SFP/SC/FC/ST 옵션)을 제공합니다.
IP 카메라, 무선 액세스 포인트 및 기타 중간 전력 장치에 전원을 공급하도록 설계되었으며,
가혹한 환경에서 안정적인 데이터 및 전력 전송을 지원합니다. 이 스위치는 이중화된
48~57VDC 입력, DIN 레일 장착 및 -40°C ~ 80°C의 넓은 작동 온도 범위를 통해
원격 및 산업용 애플리케이션을 위한 안정적인 네트워크 배포를 보장합니다.
기능
6 x 10/100Base-TX PoE+ RJ45 포트, 포트당 최대 30W (총 180W)
3 x 100Base-FX 광 포트, SFP/SC/FC/ST 옵션
에너지 효율적인 설계: IEEE 802.3az EEE, 낮은 유휴 전력 (5W)
산업용 신뢰성: MTBF >200,000시간, 알루미늄 하우징
과부하 및 역 극성 보호 기능이 있는 이중화된 48~57VDC 전원 입력
가혹한 환경을 위한 넓은 작동 온도: -40°C ~ 80°C
쉬운 캐비닛 배치를 위한 DIN 레일 장착
글로벌 규정 준수: ISO9001, CE, EN55022, IEC ESD/Surge/EFT/RS
기술 지표
|
표준: |
IEEE802.3 10BASE-T |
|
IEEE802.3u 100BASE-TX/FX |
|
|
IEEE802.3x 흐름 제어 |
|
|
IEEE 802.3az 에너지 효율적인 이더넷 (EEE) |
|
|
IEEE802.3af Power over Ethernet |
|
|
IEEE802.3at Power over Ethernet |
|
|
전송 & 필터링 속도: |
14,880pps (10Mbps) |
|
148,800pps (100Mbps) |
|
|
패킷 버퍼 메모리: |
512K 비트 |
|
처리 유형: |
Store-and-Forward |
|
주소 테이블 크기: |
1024 MAC 주소 |
|
인터페이스 |
|
|
커넥터: |
6 x RJ45 |
|
광 포트: |
3 x 100Base-FX (SFP, SC, FC, ST 옵션) |
|
환경 |
|
|
작동 온도: |
-40°C ~ 80°C (-40°F ~ 176°F) |
|
보관 온도: |
-40°C ~ 85°C (-40°F ~ 185°F) |
|
상대 습도: |
5% ~ 95% 비응축 |
|
MTBF |
> 200,000시간 |
|
전기 및 기계 |
|
|
입력 전원: |
48~57VDC, 이중화 전원 (6핀 단자대) |
|
전력 소비: |
최대 180W (PoE 사용 시) |
|
최대 5W (PoE 미사용 시) |
|
|
표준: |
IEEE802.3af/at |
|
PoE: |
|
|
포트: |
RJ45 포트 1 ~ 포트 6 |
|
포트당 최대 전력: |
포트당 최대 30W (대체 B 모드) |
|
보호: |
|
|
전원 입력 과부하: |
자동 재설정 가능 |
|
역 극성: |
존재 |
|
LED 표시등: |
|
|
전원: |
PWR 상태 |
|
PoE: |
포트별 상태 |
|
이더넷 (포트별): |
링크/활동 |
|
광: |
FX1, FX2, FX3 |
|
크기 (WxDxH): |
150 x 115 x 50 mm |
|
무게: |
0.6Kg |
|
케이스: |
알루미늄 케이스 |
|
장착 옵션: |
DIN 레일 |
|
규제 승인 |
|
|
ISO9001 |
|
|
EN55022:2010+AC: 2011, Class A |
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009 |
|
|
EN 61000-3-3: 2013 |
|
|
EN55024:2010 |
|
|
IEC 61000-4-2: 2008 (ESD) |
|
|
IEC 61000-4-3: 2010 (RS) |
|
|
IEC 61000-4-4: 2012 (EFT) |
|
|
IEC 61000-4-5: 2014 (서지) |
|
|
IEC 61000-4-6: 2013 (CS) |
|
|
IEC 61000-4-8: 2009 (PFMF) |
|
주문 정보
|
모델 |
설명 |
|
LNK-IMC306P |
산업용 이더넷 스위치: 6포트 10/100Base-TX (6-포트 PoE+) + 3포트 100BASE-FX 광섬유, 멀티모드, 듀얼 광섬유, SC, 2KM |
|
LNK-IMC306P-20 |
산업용 이더넷 스위치: 6포트 10/100Base-TX (6-포트 PoE+) + 3포트 100BASE-FX 광섬유, 싱글 모드, 듀얼 광섬유, SC, 20KM |
|
LNK-IMC306PS-20 |
산업용 이더넷 스위치: 6포트 10/100Base-TX (6-포트 PoE+) + 3포트 100BASE-FX 광섬유, 싱글 모드, 싱글 광섬유, SC, 20KM |
|
LNK-IMC306PF-20 |
산업용 이더넷 스위치: 6포트 10/100Base-TX (6-포트 PoE+) + 3포트 100BASE-FX 광섬유, 싱글 모드, 싱글 광섬유, FC, 20KM |
|
LNK-IMC306P-SFP |
산업용 6-포트 10/100BASE-T (6-포트 PoE+) + 3포트 100BASE SFP 이더넷 스위치 |
|
SFP 옵션 |
► SFP 옵션. SFP는 SFP 옵션 페이지에서 선택하십시오. |
|
► SFP 모듈은 별도로 구매해야 합니다. |
|
|
장착 옵션 |
► 기본 DIN 레일 브래킷이 설치되어 있습니다. |
|
전원 옵션 |
|
|
► 전원 공급 장치는 별도로 구매해야 합니다. |
