제품 상세 정보:
결제 및 배송 조건:
|
| 입력 전원: | DC5V 3A | 전력 소비: | 15W |
|---|---|---|---|
| 파장: | 1310nm / 1550nm / CWDM | 작동 온도: | +75' Ｃ에 대한 -10' Ｃ |
| 차원 (WxDxH): | 172mm*167mm*45mm (LxWxH) | 무게: | 4kg |
| 강조하다: | 이더넷 섬유 멀티플렉서,3G/HD/SD-SDI 섬유 멀티플렉서,오디오 섬유 멀티플렉서 |
||

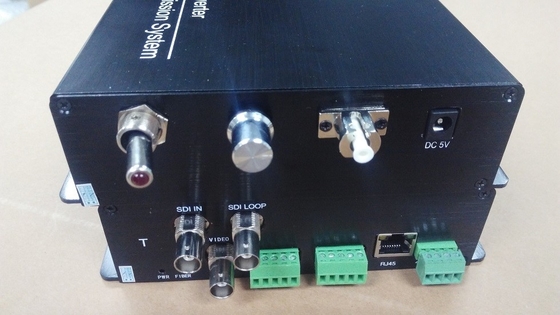

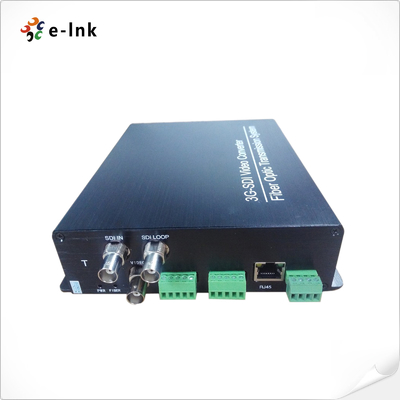

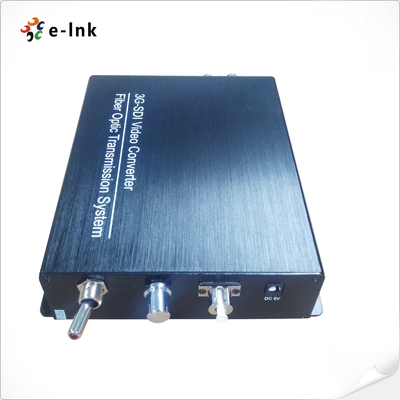

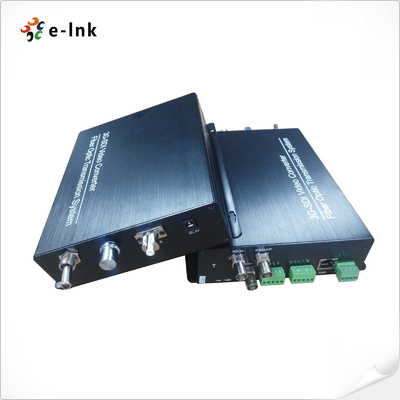

3G/HD/SD-SDI, RS422, 오디오, 이더넷, 타리, 인터컴 및 복귀 비디오
SDI 섬유 확장r장점
SMPTE 3G, HD 및 SD-SDI 데이터 레이트를 지원합니다.
모든 병리학적 패턴을 처리
신호 무결성을 보장하기 위한 자동 케이블 평형
리모트와 타리, 오디오, 인터콤, 비디오로
10/100 이더넷
신호 무결성을 보장하기 위한 자동 케이블 평형
자동 재 잠금 270Mbit/s 1.48Gbit/s 3Gbit/s
지원 신호 타입: SMPTE 424M, SMPTE 292M 및 SMPTE 259M 표준, DVB-ASI에 따라 270Mbit/s에서 3Gbit/s
3G/HD/SD-SDI 카메라 시스템과 직접 호환되며 RS-232, RS-422 및 RS-485 데이터 프로토콜을 지원합니다.
10+km 단일 모드 섬유 또는 300m 다중 모드 섬유
터미널 블록 전력 입력, 뜨거운 교환 및 뜨거운 플러그
SDI 섬유 확장기 기술 지표
| 일반 사양 | |
| 작업 온도 | -10°C ~ +75°C |
| 저장 온도 | -40°C ~ 85°C |
| 습도 | 0~95% (집화되지 않는) |
| 입력 전력 | DC5V 3A |
| 출력 전력 | -6~-1dBm |
| Rx 감수성 | <-18dBm |
| 송신 거리는 | SM 섬유 10+km, MM 섬유 300m |
| 광적 연결 장치 | Dal LC /FC/ST/SC/MX/ Lemo / Neutrino (선택) |
| SDI 입력/출력 | |
| 신호 형식 | SMPTE 424M, SMPTE 292M, SMPTE 259M |
| 데이터 비율 | 270Mbit/s - 1.48Gbit/s - 3Gbit/s |
| 케이블 평형 | 자동 케이블 EQ (벨덴 1694A 케이블) |
| 250m @ 270Mbit/s, 140m @ 1.5Gbit/s, 80m @ 3Gbit/s | |
| SDI 인터페이스 | BNC 75 오름 |
| 인터콤 | |
| 카메라 광학 어댑터 | |
| 인터페이스 | 4핀 XLR (남자) / 5핀 XLR (여성) / 3.5mm 헤드셋 잭 |
| 마이크 | 무성 및 선제 입력과 함께 마이크 입력 |
| 헤드폰 | 부피가 높거나 낮아지는 |
| 오디오 | 균형 또는 불균형 라인 레벨 |
| 통계 | |
| 카메라 광학 어댑터 | |
| 인터페이스 | 4핀 공기 머리 또는 3핀 미니 XLR |
| 출력 | 건조 접촉 폐쇄 또는 습기 +12V |
| 켜져: 단전 또는 +12V | |
| 꺼: 열거나 0V | |
| 원격 제어 | |
| 인터페이스 | 산업 표준의 터미널 블록 |
| 데이터 | RS422 / RS232/ RS485 |
| 이더넷 | |
| 항구 | 10/100 베이스-T, RJ-45 커넥터 |
| 작업 모드 | 풀 듀플렉스/반 듀플렉스 |
| 데이터 비율 | 10 Mbps & 100 Mbps 이더넷 (자동 적응) |
산업용 이더넷 미디어 변환기전반적인 설명

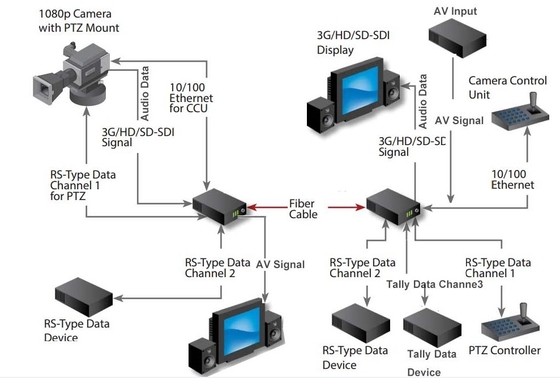

LN K-MIDI 시리즈는 SMPTE 424M-2006, 292 및 259에 따라 3G, HD 또는 SD-SDI를 전송할 수 있으며 10/100 Base-T Ethernet RS422, Audio, Ethernet, Tally,단일 모드 또는 멀티 모드 섬유를 통해 인터콤 & 리턴 비디오모든 데이터 채널은 동시에 사용할 수 있습니다. 시스템은 카메라에서 베이스 스테이션으로 3G / HD-SDI 신호를 전송하고 반환 비디오 (3G / HD-SDI), 원격 제어 데이터, gen 잠금, 인터콤,통산, 오디오 및 10/100M 이더넷도 제공됩니다. 시스템은 여러 카메라 3G/HD-SDI 생산에 필요한 모든 신호를 SM/MM 전술 또는 SMPTE 하이브리드 광섬유 케이블에 배치하여 견고한,모든 스튜디오나 원격 프로덕션에서 문제 없는 연결.
