제품 상세 정보:
결제 및 배송 조건:
|
| 호환성: | DVB-ASI 및 AES10(MADI)과 호환 가능 | 입력: | BNC 위의 1 Ｘ 12G SDI |
|---|---|---|---|
| 지원 해상도: | HDTV 4K*2K, 1080P, 1080I, 720P | 작동 온도: | -40C~85C |
| 차원 (LxWxH): | 80 Ｘ 40 Ｘ 20 (밀리미터) | 힘: | 5-15 VDC |
| 강조하다: | 섬유 컨버터에 대한 RS485 SDI,타리를 가진 섬유 변환기,12G-SDI에서 섬유 변환기 |
||

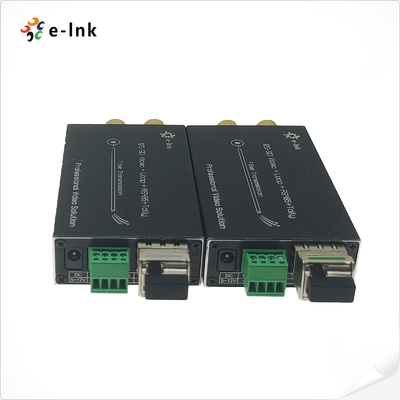

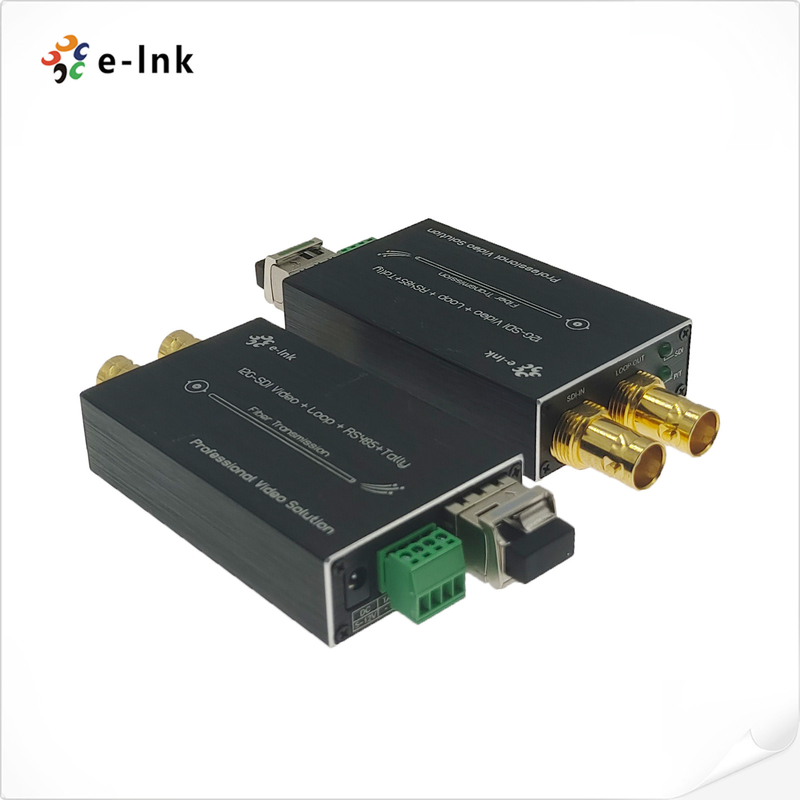

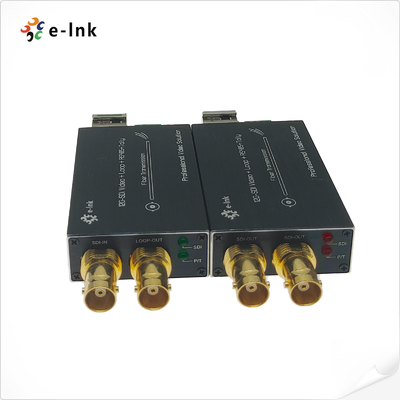

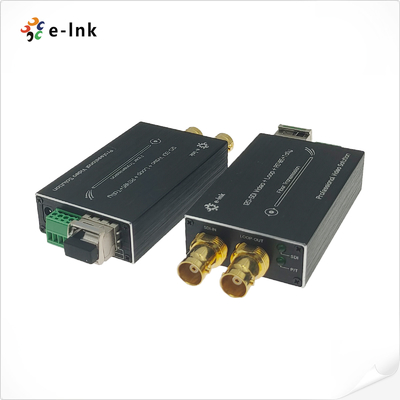

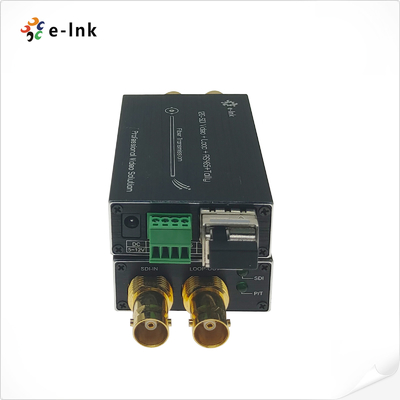

미니 12G-SDI와 타리를 가진 섬유 변환기그리고RS485
SDI 섬유 확장r장점
각 SDI 채널에는 8채널 오디오가 내장되어 있습니다.
신호 무결성을 보장하기 위한 자동 케이블 평형
ST-2082-1 ((12G), ST-2081-1 ((6G), ST-424 ((3G), ST-292 ((HD) 및 ST-259 ((SD) 를 지원합니다.
SMPTE에 대한 통합 Reclocker 잠금 11.88Gbps, 5.94Gbps, 2.97Gbps, 1.485Gbps 또는 1.001 Subrates 및 270 Mbps의 속도
- 최소 10km (6.2마일), 최대 80km의 긴 전송 능력
Tally와 RS485을 뒷받침합니다
화상 교환 및 화상 꽂이를 지원합니다.
전 디지털 비 압축 방송 수준 전송
- 초 광학 동적 범위 및 조정 자유
광섬유 WDM/CWDM/DWDM 기술
SDI 섬유 확장기 기술 지표
| 형식 | ST-2082-1 ((12G), ST-2081-1 ((6G), ST-424 ((3G), ST-292 ((HD) 및 ST-259 ((SD) 를 지원합니다. |
| 호환성 | DVB-ASI 및 AES10 (MADI) 에 호환됩니다. |
| 입력 | BNC에서 1 x 12G-SDI |
| 출력 | 1 x LC 광섬유 |
| BNC에서 1 x 12G-SDI 루프아웃 | |
| 지원된 해상도 | HDTV 4K*2K, 1080P, 1080I, 720P |
| 해상도 범위 | 3840*2160@60Hz |
| 입력 케이블 사양 | ≤70m@12G SDI 벨든 1694A |
| 출력 케이블 사양 | ≤70m@12G SDI 벨든 1694A |
| 데이터 타입 | 역행 계산 |
| 데이터 타입 | 후방 RS485 |
| 광 전송 대역폭 | 270MHz~12GHz |
| 힘 | 5-15 VDC |
| 전력 소비 | 2W (최다) |
| 크기 (LxWxH) | 80 x 40 x 20 (mm) |
| 저장 온도 | -40°C~80°C |
| 작동 온도 | -40°C~85°C |
산업용 이더넷 미디어 변환기전반적인 설명
LNK-M12G-1V1T1D 시리즈 미니 타입 12G-SDI 섬유 변환기는 광섬유 케이블을 통해 전송되는 1Ch 12G 비디오 (오디오 임베디드), 1Ch 타리 신호 및 1Ch 백워드 RS485를 지원합니다.그리고 12G 루프 출력을 통해 신호를 현지에서 모니터링E-Link 12G Video over Fiber Converters는 HDTV 4K*2K ((3840*2160@60Hz), 1080P,1080I, 720P를 위한 하나의 송신기와 하나의 수신기를 포함한다.
주문 정보
| 모델 | 설명 |
| LNK-M12G-1V1T1D-20 | 미니 타입 12G-SDI 섬유 변환기 Tally, 리버스 RS485 및 루프 아웃, SMF, LC 섬유 커넥터 20KM, 송신기와 수신기를 포함하여 쌍으로 사용 |
