제품 상세 정보:
결제 및 배송 조건:
|
| 호환성: | DVB-ASI 및 AES10(MADI)과 호환 가능 | 입력: | BNC/2 x 12G-SDI 1*LC 파이버의 2x 12G-SDI |
|---|---|---|---|
| 지원 해상도: | HDTV 2160p/4k@120,8k@60, 1080P, 1080I, 720P | 작동 온도: | -40C~85C |
| 차원 (LxWxH): | 80 Ｘ 40 Ｘ 20 (밀리미터) | 힘: | 5-15 VDC |
| 강조하다: | 2 x 12G-SDI 섬유 변환기,1*LC 섬유 변환기,미니 24G-SDI 섬유 변환기 |
||

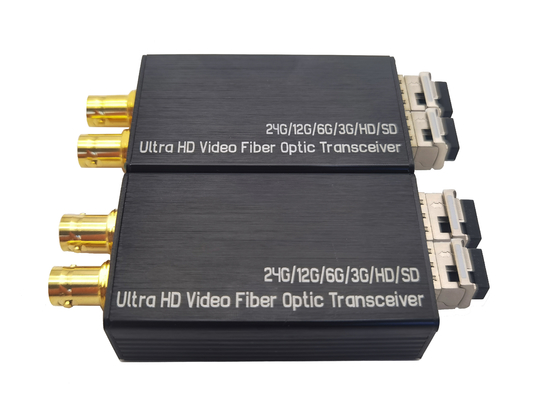

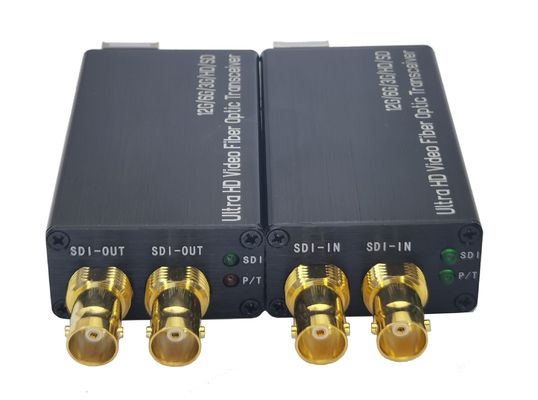

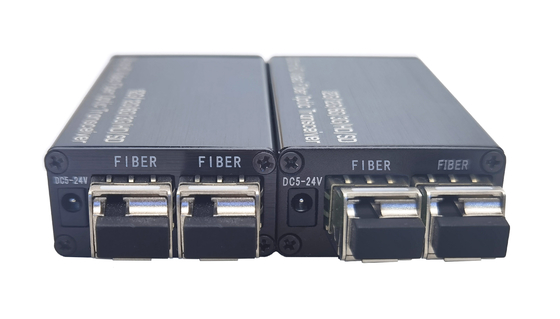

소형 24G-SDI로 섬유 변환기2x12G-SDI 1*LC 섬유
SDI 섬유 확장r장점
각 SDI 채널에는 8채널 오디오가 내장되어 있습니다.
신호 무결성을 보장하기 위한 자동 케이블 평형
SMPTE ST-2083 ((24G) ST-2082-1 ((12G), ST-2081-1 ((6G), ST-424 ((3G), ST-292 ((HD) 및 ST-259 ((SD) 를 지원합니다.
SMPTE로 통합된 Reclocker 잠금 11.88Gbps, 5.94Gbps, 2.97Gbps, 1.485Gbps 또는 1.001 Subrates와 270 M bps로 나누기
24G/12G/6G/3G-SDI 카메라 시스템과 직접 호환됩니다.
산업용 터미널 블록 전력 입력
화상 교환 및 화상 꽂이를 지원합니다.
전 디지털 비 압축 방송 수준 전송
- 초 광학 동적 범위 및 조정 자유
SDI 섬유 확장기 기술 지표
| 형식 | UHD-2 또는 24G UH D-SDI, SMPTE ST-2083 ((24G) ST-2082-1 ((12G), ST-2081-1 ((6G), ST-424 ((3G), ST-292 ((HD) 및 ST-259 ((SD) 를 지원합니다. |
| 호환성 | D VB-AS I 및 AES10 (MADI) 에 호환됩니다. |
| 입력 | BNC에 2 x 12G-SDI |
| 섬유 | 2 x 12G-SDI 1*LC 섬유 |
| 출력 | BNC에서 2x 12G-SDI |
| 지원된 해상도 | HDTV 2160p/4k@120,8k@60, 1080p, 1080I, 720p |
| 해상도 범위 | 2160p/4k@120,8k@60Hz |
| 입력 케이블 사양 | ≤70m@12G SDI 벨든 1694A |
| 출력 케이블 사양 | ≤70m@12G SDI 벨든 1694A |
| 데이터 타입 | 후속 계산 (선택) |
| 데이터 타입 | 후방 RS485 (선택) |
| 광 전송 대역폭 | 270MHz~12GHz |
| 힘 | 5-15 VDC |
| 전력 소비 | 2W (최다) |
| 크기 (LxWxH) | 80 x 40 x 20 (mm) |
| 저장 온도 | -40°C~80°C |
| 작동 온도 | -40°C~85°C |
산업용 이더넷 미디어 변환기전반적인 설명
LNK-M24G-2F1 시리즈 미니 타입 24G-SDI 섬유 변환기는 광섬유 케이블을 통해 전송되는 2 채널 12G 비디오 (오디오 임베디드) 를 지원합니다.E-Link 24G Video over Fiber Converters는 HDTV 2160p/4k@120를 위한 하나의 송신기와 하나의 수신기를 포함한다.,8k@60, 1080P,1080I, 720P. 24G-SDI 섬유 변환기는 텔레비전 방송 시설 및 전문 비디오 장비 사이의 최대 12 Gbps의 디지털 비디오 전송을 지원합니다.
주문 정보
| 모델 | 설명 |
| LNK-M24G-2F1-20 | 미니 24G-SDI에서 섬유 변환기: 2Ch 12G-SDI 비디오, 2*12G SFP ((1*LC) 섬유 연결 장치, 단일 모드, 20KM, 송신기와 수신기를 포함하여, 쌍으로 사용됩니다. |
