E 연결 중국 기술 Co., 주식 회사.
직업적인 섬유 광 통신 및 CCTV 안전 전송 제품 제조자
|
제품 상세 정보:
결제 및 배송 조건:
|
| 파이버 인터페이스: | 단순한 LC | 전송거리: | 550m-120Km(SFP 송수신기에 따라 다름) |
|---|---|---|---|
| 파장: | 1310nm /1550nm (SFP 트랜시버에 따라) | 선적 중량: | 1.1KG/pair |
| 차원 (LxWxH): | 166*28*105MM | 작동 온도: | -40℃~ +80℃ |

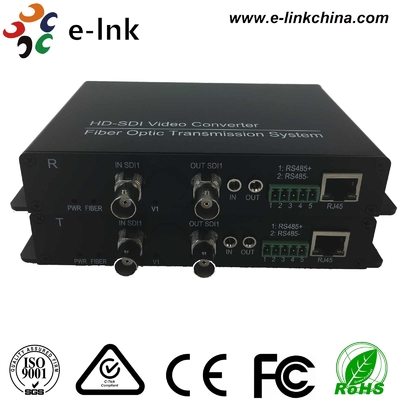

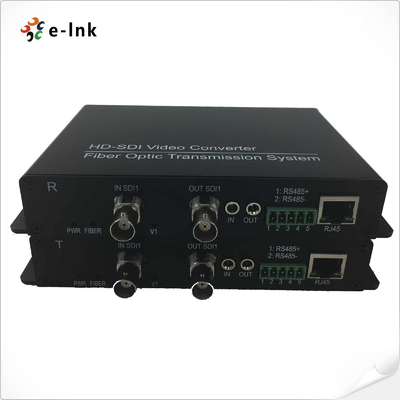

SD/HD/3GSDI+RS485/RS422/RS232데이터 + 10/100M 이더넷섬유 변환기
SDI 비디오 SFP 모듈 장점
● 파장 범위는 1310nm, 1550nm 및 16 가지 다른 종류의 CWDM 파장 (ITU-T G에 따라) 이다.694.2)
- 자동 케이블 평형, 3.2 Gb/s 이하의 모든 속도 (Belden 1694A) 에 사용됩니다.
LED 상태 표시 작업 조건을 모니터링하기 위해
비디오 재생을 지원
SFP 트랜시버를 지원합니다.
최대 작업 속도는 3.2Gb/s입니다.
SMPTE 292M (2.9Gb/s) 클럭 복구
- 플러그 앤 플레이 제품으로 단자 섬유로 SD-SDI / HD-SDI / 3G-SDI 가족 디지털 비디오 인터페이스를 전송할 수 있습니다.
기술 지표
섬유광학표면:
| 섬유 인터페이스 | 심플렉스 LC |
| 전송 거리 | 550m-120Km (SFP 트랜시버에 따라) |
| 파장 | 1310nm /1550nm (SFP 트랜시버에 따라) |
비디오
| 비디오 인터페이스 | BNC |
| 비디오 입력/출력 임페던스 | 75Ω |
| 비디오 입력/출력 전압 | 전형적인: 1Vpp, 최소 0.5Vpp, 최대 1.5Vpp |
| 비디오 비트 속도 | 최대 3.2Gb/s |
| 이득 차이 (10%~90% APL) | < 1% |
비디오 SDI 표준 | 270Mbps (SD-SDI), 1.485Gbps/M (HD-SDI) |
데이터
| 물리적 인터페이스 | 산업 표준 나사 터미널 |
| 데이터 타입 | RS485/RS422/RS232/맨체스터 |
| 주파수/비율 지원 | 0~400Kbps |
이더넷
| 항구 | 10/100 베이스-T, RJ-45 커넥터 |
| 작업 모드 | 풀 듀플렉스/반 듀플렉스 |
| 데이터 비율 | 10 Mbps 및 100 Mbps 이더넷 (자동 적응) |
전원 공급
| 전원 어댑터 | AC 100-240V에서 DC 5V 2A |
| 전력 소비 | 3W |
| 차원 크기 | 166*28*105MM |
| 운송중량 | 1.1kg/쌍 |
| (외부 전원 어댑터와 패키지 상자를 포함) | |
환경
| 작업 온도 | -40°C+80°C |
| 저장 온도 | -40°C+85°C |
| 작업 습도 | 0~95% |
| MTBF | ≥100000시간 |
산업용 이더넷 미디어 변환기전반적인 설명
E-Link의 SDI SD / HD / 3G 비디오 디지털 광 변환기는 국제 선진 디지털 기가 비트 광섬유 전송 기술을 채택합니다.이 표준은 압축되지 않은 전송에 사용됩니다., 텔레비전 시설 내의 암호화되지 않은 디지털 비디오 신호 (선택적으로 내장된 오디오 및/또는 시간 코드 포함); 또한 패킷 데이터에 사용될 수 있습니다.그리고 이제 LNK-HD-SDI 광섬유 장치와 함께 광섬유 케이블을 통해 큰 거리에 신호를 전달할 수 있습니다.. HD SDI 비디오 신호는 고화질, 장거리 전송과 함께 1 개의 단일 섬유를 통해 전송 될 수 있습니다. 이 시리즈의 비디오에서 섬유 변환기는 안정적인 성능을 가지고 있습니다.맑은 사진 품질장치의 몸에서 LED 상태 표시와 함께 높은 안정성. 장치의 작업 상태를 시각적으로 관찰 할 수 있습니다. 동시에 스위치 값, 전압,작동 상태 및 다른 역용 신호 정보는 RS485 데이터에 의해 제어 될 수 있습니다.이것은 우리의 장치가 다른 고객의 요청에 따라 더 유연하게 만듭니다. 이 제품에 대한 가능한 응용 프로그램은 몇 가지를 명명하기 위해: 지능형 교통 모니터링 시스템, 보안 시스템,학교 네트워크산업 모니터링 (전력, 화학, 철강, 석유, 철도 등), 군사 모니터링 (고고, 국경, 경비 등), TV 프로그램 전송 시스템, 경기장 (LIVE HD 비디오,오디오 전송).
