E 연결 중국 기술 Co., 주식 회사.
직업적인 섬유 광 통신 및 CCTV 안전 전송 제품 제조자
|
제품 상세 정보:
결제 및 배송 조건:
|
| 파이버 인터페이스: | 심플렉스FC | 전송거리: | 550m-20Km |
|---|---|---|---|
| 파장: | 1310nm/1550nm | 전력 소비: | <5w> |
| 차원 (LxWxH): | 120 Ｘ 105 Ｘ 28 밀리미터 | 작동 온도: | -20C~+70C |

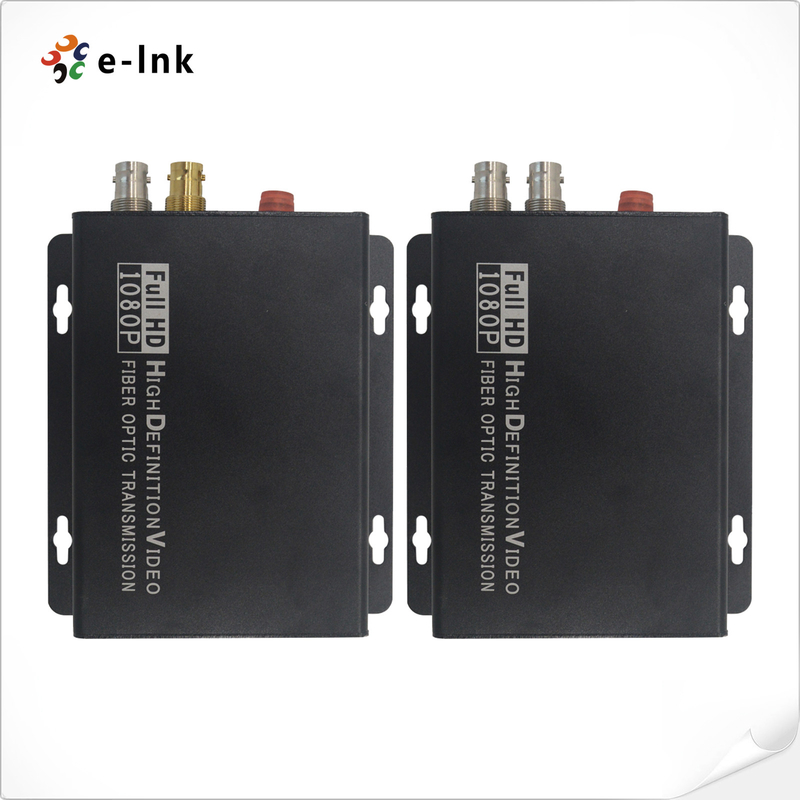

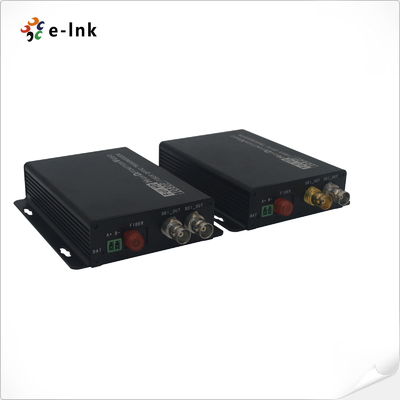

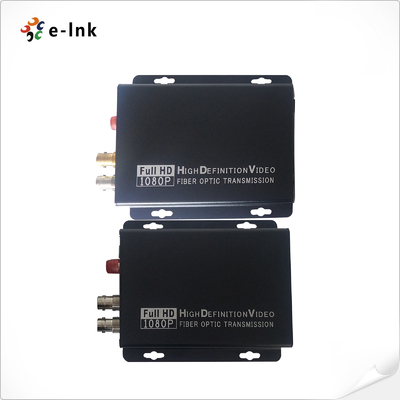

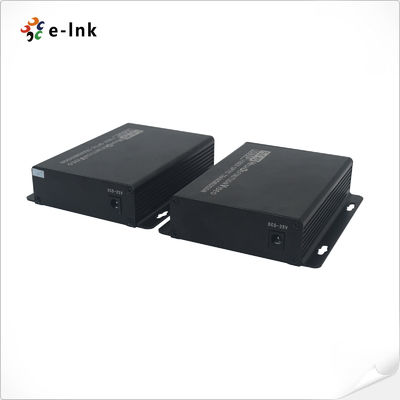

3G/HD-SDI에서 섬유 변환기
SDI 비디오 SFP 모듈 장점
각 채널에는 8채널 오디오가 내장되어 있습니다
신호 무결성을 보장하기 위한 자동 케이블 평형
자동 재 잠금 270Mbit/s - 1.48Gbit/s - 3Gbit/s
HD-SDI 카메라 시스템과 직접 호환
- 길이가 최소 10km (6.2마일), 최대 80km
터미널 블록 전력 입력; 핫스프래치 및 핫 플러그;
전 디지털 비 압축 방송 수준 전송
- 초 광학 동적 범위 및 조정 자유
광섬유 WDM/CWDM/DWDM 기술
1000M 광섬유 전송, 업데이트가 쉽습니다.
SDI 비디오 SFP 모듈 기술 지표
| 비디오 | |
| 비디오 인터페이스 | BNC |
| 비디오 입력/출력 임페던스 | 75Ω |
| 비디오 입력/출력 전압 | 전형적인: 1Vpp, 최소 0.5Vpp, 최대 1.5Vpp |
| 비디오 비트 속도 | 최대 3.2Gb/s |
| 이득 차이 (10%~90% APL) | < 1% |
| 비디오 SDI 표준 | 270Mbps (SD-SDI), 1.485Gbps/M (HD-SDI) |
| SMPTE425M3Gb/s 매핑 (SDI) | |
| SMPTE424M 3Gb/s 직렬 인터페이스 ((3G-SDI | |
| 데이터 | |
| 물리적 인터페이스 | 산업 표준 나사 터미널 |
| 데이터 타입 | RS422/RS485 역방향 |
| 주파수/비율 지원 | RS422용 최대 115200bps |
| BER | <10 ̊9 |
| 전기 | |
| 전원 어댑터 | DC 5~25V |
| 전력 소비 | <5W |
| LED 표시기 | |
| P/S | 전원 공급 |
| DAT | 데이터 |
| 기계식 | |

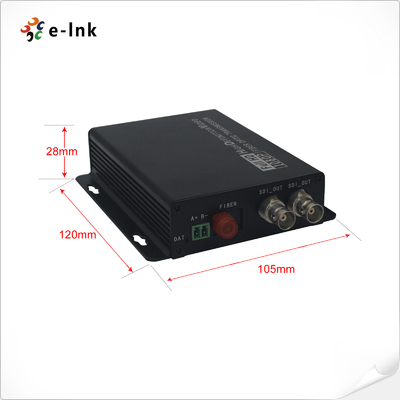

| 크기 (LxWxH) | 120x105x28mm |
| 무게 | 0.43kg/pair |
| 껍질 | 알루미늄 케이스 |
| 장착 옵션 | 벽에 장착 |
산업용 이더넷 미디어 변환기전반적인 설명
LNK-HD-110 & LNK-3G-110 시리즈 3G/HD-SDI 섬유 변환기는 1채널 3G/HD-SDI 비디오 (오디오 임베디드) 및 광섬유 케이블을 통해 전송되는 역 RS422/485 데이터 신호를 지원합니다.그리고 3G/HD-SDI 루프 출력을 통해 신호를 로컬로 모니터링E-Link 3G/HD-SDI Video over Fiber Converters는 1080P 3G/HD-SDI 신호를 위한 하나의 송신기와 하나의 수신기를 포함한다.
주문 정보
| 모델 | 설명 |
| LNK-HD-11020 | HD-SDI에서 섬유 변환기RS422 리버스 데이터와 루프 아웃, SMF, FC Fiber Connector 20KM, 송신기와 수신기를 포함하여, 쌍으로 사용 |
| LNK-3G-11020 | RS422 역 데이터 및 루프 아웃, SMF, FC 파이버 커넥터 20KM, 송신기와 수신기를 포함하여 쌍으로 사용되는 3G-SDI로 섬유 변환기 |
