1U 랙에 장착 가능한 8채널 SD/HD/3G-SDI 단일 섬유 WDM/CWDM/DWDM 압축되지 않은 확장기

1U Rack-Mountable 8-Channel SD/HD/3G-SDI over Single Fiber WDM/CWDM/DWDM Uncompressed Extender
1U Rack-Mountable 8-Channel SD/HD/3G-SDI over Single Fiber WDM/CWDM/DWDM Uncompressed Extender 1U Rack-Mountable 8-Channel SD/HD/3G-SDI over Single Fiber WDM/CWDM/DWDM Uncompressed Extender 1U Rack-Mountable 8-Channel SD/HD/3G-SDI over Single Fiber WDM/CWDM/DWDM Uncompressed Extender 1U Rack-Mountable 8-Channel SD/HD/3G-SDI over Single Fiber WDM/CWDM/DWDM Uncompressed Extender

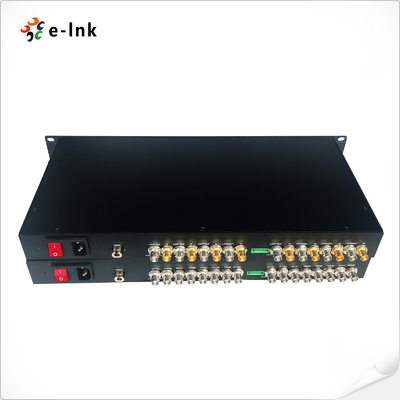

큰 이미지 :  1U 랙에 장착 가능한 8채널 SD/HD/3G-SDI 단일 섬유 WDM/CWDM/DWDM 압축되지 않은 확장기

제품 상세 정보:
원래 장소: 중국
브랜드 이름: E-link
인증: ISO9001, CE, RoHS, FCC
모델 번호: LNK-SDI-8V
결제 및 배송 조건:
최소 주문 수량: 1 쌍
가격: negotiable
포장 세부 사항: 광섬유 확장기 표준 내보내기 패키지를 통한 SDI
배달 시간: 3~5 근무일
지불 조건: 페이팔, TT, 웨스턴 유니온, 머니그램, 알리페이
공급 능력: 5000PCS / 월
상세 제품 설명
제품 이름: SDI-광섬유 변환기 전력 어뎁터: AC 110~220V
전력 소비: <15w> 차원: 483 X 270 X 45 밀리미터 (19inch 1U)
파장: 1310nm/1550nm 작동 온도: -20C~+70C

1U 랙에 장착 가능한 8채널 SD/HD/3G-SDI 단일 섬유 CWDM 압축되지 않은 확장기

전반적인 설명

LNK-SDI-8V 시리즈는 고성능 8채널 SD/HD/3G-SDI 광섬유 전송 시스템입니다.

하나의 광섬유 케이블을 통해 방송 품질의 비디오와 CD 수준 오디오를 전송할 수 있습니다.

단위에는 송신기와 수신기가 포함되어 있으며, 로컬 루프 출력으로 1080P 3G-SDI 신호를 지원합니다.

실시간 모니터링을 위해

주요 특징은 다음과 같습니다.
- 8채널 SD/HD/3G-SDI 비디오 전송
- 1채널 역 RS-485 데이터 통신
- 효율적인 케이블링을 위한 단일 섬유 솔루션
- 고품질 비디오 (3G-SDI까지) 및 CD 수준의 오디오

방송, 라이브 제작, 그리고 전문 AV 시스템에 이상적입니다. 이 변환기는 신뢰할 수 있는,

최소 지연시간으로 장거리 신호 전송

특징

자동 리클로킹 270Mbit/s - 1.48Gbit/s - 3Gbit/s

- 최소 10km (6.2마일), 최대 120km의 긴 송전 능력

사용 전에 조정되지 않는 슈퍼 광학 역학 범위

문제 해결 및 모니터링을 위한 실시간 상태 LED 표시기

3G-SDI 카메라 시스템과 직접 호환되며 리버스 RS-485 데이터 프로토콜을 지원합니다

산업 수준의 매우 넓은 온도 범위, 다양한 환경에 적응

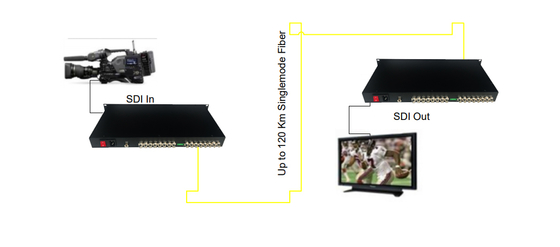

적용

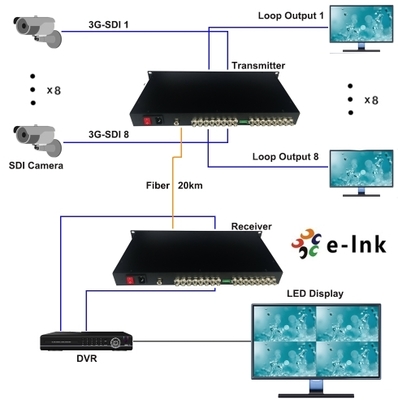

1U 랙에 장착 가능한 8채널 SD/HD/3G-SDI 단일 섬유 WDM/CWDM/DWDM 압축되지 않은 확장기 0































기술 지표



광섬유 인터페이스
섬유 인터페이스 심플렉스 LC
전송 거리 550m-20Km
파장 1310nm/1550nm
비디오
비디오 인터페이스 BNC
비디오 입력/출력 임페던스 75Ω
비디오 입력/출력 전압 전형적인: 1Vpp, 최소 0.5Vpp, 최대 1.5Vpp
비디오 비트 속도 최대 3.2Gb/s
이득 차이 (10%~90% APL) < 1%
SDI 형식 지원 625/25 PAL
525/29.97 NTSC, 525/23.98
720p50, 720p59.94
1080i 23/24/30/50/59.94
1080P 23.98/24/30/50/60
비디오 SDI 표준 270Mbps (SD-SDI), 1.485Gbps/M ((HD-SDI)
SMPTE425M3Gb/s 매핑 (SDI)
SMPTE424M 3Gb/s 직렬 인터페이스 ((3G-SDI
데이터
물리적 인터페이스 산업 표준 나사 터미널
데이터 타입 리버스 RS485
주파수/비율 지원 RS485에 최대 57600bps
BER <10 ̊9
전기
전원 어댑터 AC 110~220V
전력 소비 <15W
LED 표시기
SDI A/B/C/D/E/F/G/H SDI 비디오
PWR 전원 공급
기계식
크기 (LxWxH) 19인치 1U (483x220x44.45mm)
무게 7kg/쌍
껍질 알루미늄 케이스
장착 옵션 랙마운트
환경
작업 온도 -20°C+70°C
저장 온도 -40°C+80°C
작업 습도 0~95%
MTBF ≥100000시간



















































































주문 정보



모델 설명
LNK-SDI-8V 19인치 1U 8-Ch HD-SDI 비디오 로프아웃, 20km, SM, LC, 1개의 송신기 및 1개의 수신기를 포함하여, 쌍으로 사용
LNK-SDI-8V1R 19" 1U 8-Ch HD-SDI 비디오 로프아웃 + 1-Ch RS485 역 데이터, 20km, SM, LC, 1 송신기 & 1 수신기를 포함하여, 쌍으로 사용
LNK-SDI-8V1A 19" 1U 8-Ch HD-SDI 비디오와 루프 아웃 + 1-Ch 포워드 오디오, 20km, SM, LC, 1 개의 송신기 및 1 개의 수신기를 포함하여, 쌍으로 사용됩니다.
LNK-3GSDI-8V 19인치 1U 8-Ch 3G-SDI 1080P 비디오 루프아웃, 20km, SM, LC, 1개의 송신기와 1개의 수신기를 포함하여, 쌍으로 사용
LNK-3GSDI-8V1R 19" 1U 8-Ch 3G-SDI 1080P 비디오 루프아웃 + 1-Ch RS485 역 데이터, 20km, SM, LC, 1 송신기 & 1 수신기를 포함하여, 쌍으로 사용
LNK-3GSDI-8V1A 19" 1U 8-Ch 3G-SDI 1080P 비디오 로프아웃 + 1-Ch 포워드 오디오, 20km, SM, LC, 1 개의 송신기와 1 개의 수신기를 포함하여, 쌍으로 사용
