제품 상세 정보:
결제 및 배송 조건:
|
| 파이버 인터페이스: | 단순한 LC | 파장: | 1310nm/1550nm |
|---|---|---|---|
| 데이터 유형: | 탈리 및 리버스 RS485 | 케이스: | 알루미늄 케이스 |
| 설치 옵션: | 데스크탑 | 무게: | 75G (TX) 75G (RX) 450G (패키지) |
전반적인 설명

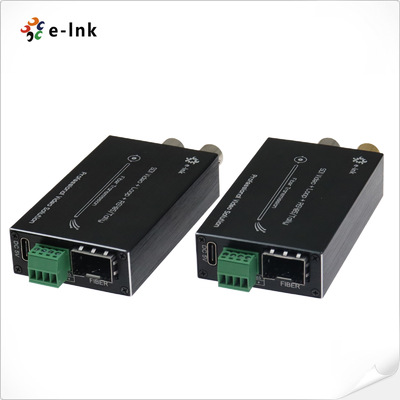

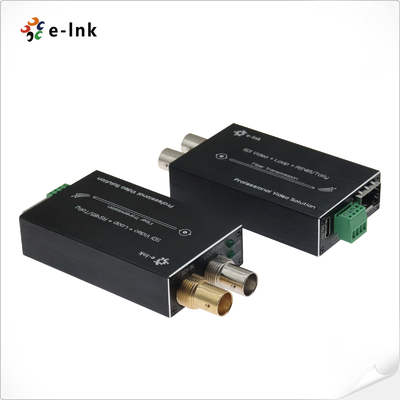

LNK-M3G-1V 시리즈는 작고 고성능의 3G/HD-SDI 광섬유 변환기입니다.
전문 방송 및 비디오 전송 애플리케이션을 위해 지원합니다.
- 1채널 3G/HD-SDI 비디오 (임베디드 오디오)
- 톨리 신호 (카메라 제어 및 인터컴)
- 역 RS485 데이터 (동방 통신)
모든 신호는 하나의 광섬유 케이블을 통해 전송되며,
장애 없는 신호 전달. 로컬 3G/HD-SDI 루프 출력은 시스템 실시간 모니터링을 가능하게 합니다.
확인
E-Link 3G/HD-SDI Video over Fiber Converters 세트는 하나의 송신기와 하나의 수신기를 포함한다.
1080p 및 다른 표준 3G/HD-SDI 비디오 형식과 완전히 호환됩니다.
라이브 생산, 방송 및 AV 시스템에 이상적입니다, 이 변환기는 신뢰할 수 있고 비용 효율적인
고화질의 화상 전송을 위한 솔루션입니다.
특징
자동 리클로킹 270Mbit/s - 1.48Gbit/s - 3Gbit/s
핫스프레이와 핫플러그
각 채널은 8 채널 오디오 임베디드를 포함
LED 상태 표시 작업 조건 모니터링
산업용 온도 범위가 매우 넓다 (-20°C~+70°C), 다양한 환경에 적응할 수 있다

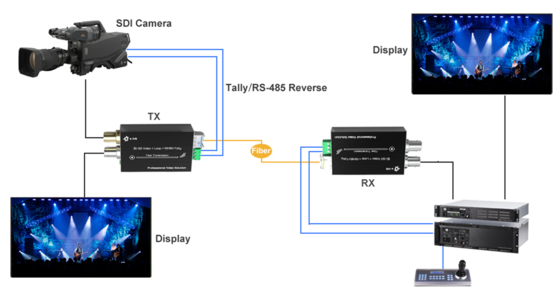

적용
기술 지표
| 광섬유 인터페이스 | |
| 섬유 인터페이스 | 심플렉스 LC |
| 전송 거리 | 550m-20Km |
| 파장 | 1310nm/1550nm |
| 비디오 | |
| 비디오 인터페이스 | BNC |
| 비디오 입력/출력 임페던스 | 75Ω |
| 비디오 입력/출력 전압 | 전형적인: 1Vpp, 최소 0.5Vpp, 최대 1.5Vpp |
| 비디오 비트 속도 | 최대 3.2Gb/s |
| 이득 차이 (10%~90% APL) | < 1% |
| SDI 형식 지원 | 625/25 PAL |
| 525/29.97 NTSC, 525/23.98 | |
| 720p50, 720p59.94 | |
| 1080i 23/24/30/50/59.94 | |
| 1080P 23.98/24/30/50/60 | |
| 비디오 SDI 표준 | 270Mbps (SD-SDI), 1.485Gbps/M ((HD-SDI) |
| SMPTE425M3Gb/s 매핑 (SDI) | |
| SMPTE424M 3Gb/s 직렬 인터페이스 ((3G-SDI | |
| 데이터 | |
| 물리적 인터페이스 | 산업 표준 나사 터미널 |
| 데이터 타입 | 릴리 & 리버스 RS485 |
| 주파수/비율 지원 |
RS422용 최대 115200bps RS485에 최대 57600bps |
| BER | <10 ̊9 |
| 전기 | |
| 전원 어댑터 | DC 5V |
| 전력 소비 | <5W |
| LED 표시기 | |
| SDI | SDI 비디오 |
| P/T | 전원 공급 |
| 기계식 | |
| 크기 (LxWxH) |
73 x 44 x 17mm (TX) 73 x 44 x 17mm (RX) 185 x 132 x 100 mm (패키지) |
| 무게 |
75g (TX) 75g (RX) 450g (패키지) |
| 껍질 | 알루미늄 케이스 |
| 장착 옵션 | 데스크톱 |
| 환경 | |
| 작업 온도 | -20°C+70°C |
| 저장 온도 | -40°C+80°C |
| 작업 습도 | 0~95% |
| MTBF | ≥100000시간 |
주문 정보
| 모델 | 설명 |
| LNK-M3G-1V-MM | 미니 타입 3G-SDI로 섬유 변환기 Tally & Reverse RS485 및 루프 아웃, MMF, LC 섬유 커넥터 500m, 송신기와 수신기를 포함하여 쌍으로 사용 |
| LNK-M3G-1V-20 | 미니 타입 3G-SDI 섬유 변환기 Tally & Reverse RS485 및 루프 아웃, SMF, LC 섬유 커넥터 20KM, 송신기와 수신기를 포함하여 쌍으로 사용 |
| LNK-M3G-1V-40 | 미니 타입 3G-SDI 섬유 변환기 Tally & Reverse RS485 및 루프 아웃, SMF, LC 섬유 커넥터 40KM, 송신기와 수신기를 포함하여 쌍으로 사용 |
인터페이스&LED
