제품 상세 정보:
결제 및 배송 조건:
|
| 파이버 인터페이스: | 단순한 LC | 파장: | 1310nm/1550nm |
|---|---|---|---|
| 차원 (LxWxH): | 73 x 44 x 17 mm (Tx) 73 x 44 x 17 mm (rx) 185 x 132 x 100 mm (패키지) | 무게: | 75G (TX) 75G (RX) 450G (패키지) |
| 케이스: | 알루미늄 케이스 | 설치 옵션: | 데스크탑 |

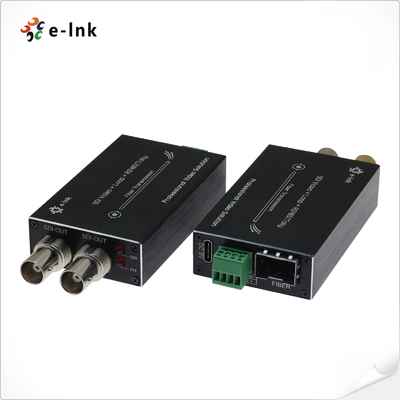

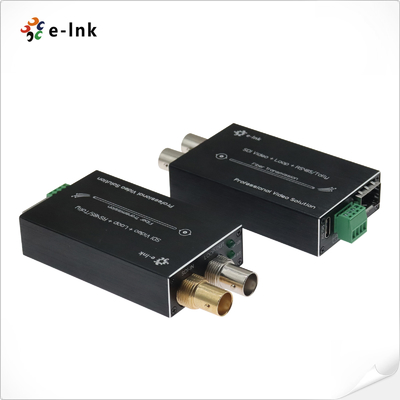

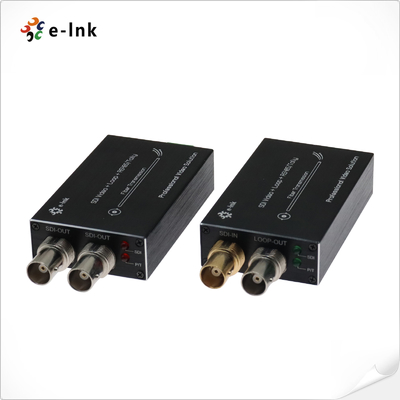

미니형 HD-SDI to 광섬유 컨버터 (탈리 & 리버스 RS485 포함)
개요
LNK-MHD-1V 시리즈는 전문적인 비디오 애플리케이션을 위해 설계된 소형 HD-SDI 광섬유 전송 솔루션입니다.
이 미니 컨버터는 다음 기능을 제공합니다:
- 임베디드 오디오를 포함한 1채널 HD-SDI 비디오 전송
- 카메라 제어를 위한 통합 탈리 신호 지원
- 양방향 통신을 위한 리버스 RS485 데이터 채널
- 실시간 모니터링을 위한 로컬 HD-SDI 루프 출력
주요 특징:
• 장거리 신호 전송을 위한 단일 광섬유 케이블 전송
• 송신기 및 수신기 유닛 1개 포함
• 표준 HD-SDI 비디오 형식 지원
• 공간 제약적인 설치에 이상적인 소형 디자인
응용 분야:
- 방송 스튜디오
- 라이브 이벤트 제작
- 비디오 감시 시스템
- 전문 AV 설치
이 안정적인 광섬유 컨버터는 신호를 유지하면서 고품질 HD 비디오 전송을 보장합니다.
확장된 거리에서 무결성. 소형 폼 팩터는 모바일 제작 설정 및 공간이 제한된 고정 설치에 특히 적합합니다.
특징
자동 케이블 이퀄라이제이션, 1.5Gb/s 미만의 모든 속도에 사용 (Belden 1694A)
SDI 카메라 시스템과 직접 호환
슈퍼 광학 다이내믹 레인지 및 조정 불필요
산업 수준의 초광범위 온도 범위 (-20℃~+70℃), 다양한 환경에 적응 가능
모든 병리적 패턴 처리, 완전 디지털 비압축 방송 레벨 전송

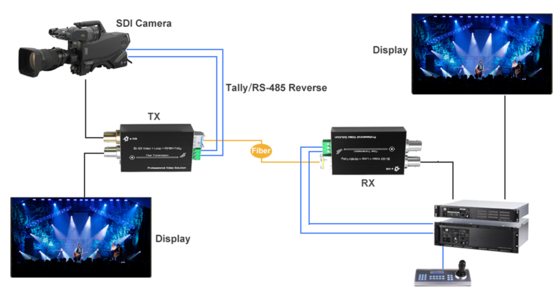

응용
기술 지표
광섬유 인터페이스
| 광섬유 인터페이스 | |
| 단일 LC | 전송 거리 |
| 550m-20Km | 파장 |
| 1310nm/1550nm | 비디오 |
| 비디오 인터페이스 | |
| BNC | 비디오 입력/출력 임피던스 |
| 75Ω | 비디오 입력/출력 전압 |
| 일반: 1Vpp, 최소 0.5Vpp, 최대 1.5Vpp | 비디오 비트율 |
| 최대 1.48Gb/s | 차동 이득 (10%~90% APL) |
| <1% | SDI 형식 지원 |
| 625/25 PAL | 525/29.97 NTSC, 525/23.98 NTSC |
| 720p50, 720p59.94 | |
| 1080i 23/24/30/50/59.94 | |
| 비디오 SDI 표준 | |
| 270Mbps (SD-SDI) | 1.485Gbps (HD-SDI) |
| 데이터 | |
| 물리적 인터페이스 | |
| 산업 표준 스크류 터미널 | 데이터 유형 |
| 탈리 & 리버스 RS485 | 주파수/속도 지원 |
| RS422의 경우 최대 115200bps |
RS485의 경우 최대 57600bps BER |
| <10⁻⁹ | 전기적 특성전원 어댑터DC 5V |
| 전력 소비 | |
| <5W | LED 표시기 |
| SDI | SDI 비디오 |
| P/T | |
| 전원 공급 장치 | 기계적 특성 |
| 크기 (LxWxH) | 73 x 44 x 17 mm (TX) |
| 73 x 44 x 17 mm (RX) | |
| 185 x 132 x 100 mm (패키지) |
무게 75g (TX) 75g (RX) |
| 450g (패키지) |
케이스 알루미늄 케이스 장착 옵션 |
| 데스크탑 | 환경 |
| 작동 온도 | -20℃~+70℃ |
| 보관 온도 | |
| -40℃~+80℃ | 작동 습도 |
| 0~95% | MTBF |
| ≥100000 시간 | 주문 정보 |
| 모델 | 설명 |
LNK-M
| HD | -1V-MM |
| 탈리 & 리버스 RS485 및 루프 아웃, SMF, LC 광섬유 커넥터 40KM, 송신기 및 수신기 포함, 쌍으로 사용인터페이스&LEDHD | -1V-20 |
| 탈리 & 리버스 RS485 및 루프 아웃, SMF, LC 광섬유 커넥터 40KM, 송신기 및 수신기 포함, 쌍으로 사용인터페이스&LEDHD | -1V-40 |
| 탈리 & 리버스 RS485 및 루프 아웃, SMF, LC 광섬유 커넥터 40KM, 송신기 및 수신기 포함, 쌍으로 사용인터페이스&LED |
