제품 상세 정보:
결제 및 배송 조건:
|
| 파이버 인터페이스: | 단순한 LC | 전송거리: | 550m-20Km |
|---|---|---|---|
| 파장: | 1310nm/1550nm | 차원 (LxWxH): | 79 × 27 × 18mm |
| 무게: | 0.5KG/쌍 | 케이스: | 알루미늄 케이스 |
| 설치 옵션: | 데스크탑 | 작업 온도: | -20C~+70C |
개요

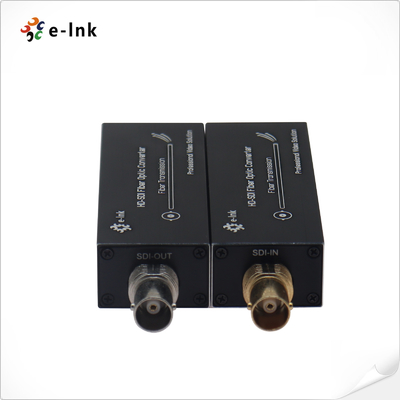

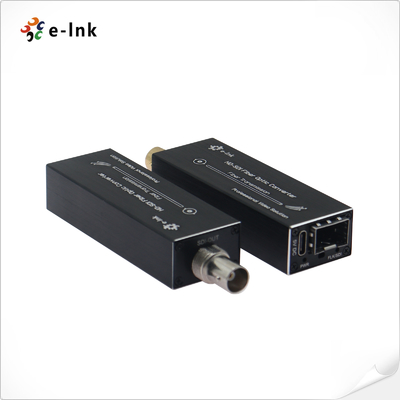

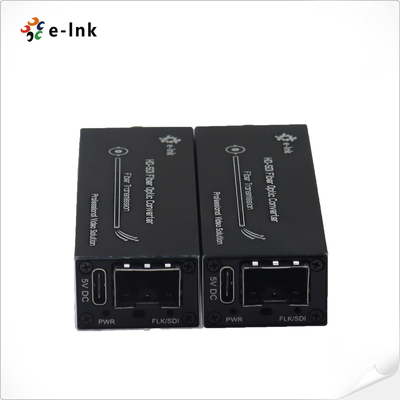

LNK-MHD 시리즈는 전문적인 비디오를 위해 설계된 소형 및 신뢰할 수 있는 HD-SDI 광섬유 연장기입니다.
전송. 이 솔루션은 다음을 지원하는 송신기-수신기 세트를 특징으로 합니다.
- 임베디드 오디오가 포함된 1채널 HD-SDI 비디오
- 단일 광섬유 케이블을 통한 장거리 전송
공간 절약형 디자인으로 연장기는 기존 시스템 또는 장비에 쉽게 통합될 수 있습니다.
랙. 다음의 까다로운 응용 분야에 이상적입니다.
• 방송 및 라이브 제작 환경
• 전문 감시 시스템
• 스튜디오 및 외부 방송 설정
이 플러그 앤 플레이 솔루션은 우수한 비디오를 유지하면서 안정적인 HD-SDI 신호 전송을 제공합니다.
확장된 거리에서 품질. 소형 폼 팩터는 모바일 환경에 특히 적합합니다.
제작 유닛 및 공간 제약적인 설치.
주요 장점은 다음과 같습니다.
- 낮은 대기 시간 성능
- 쉬운 설치 및 작동
- 전문적인 사용을 위한 견고한 구조
- 표준 HD-SDI 장비와의 호환성
다양한 전문 분야에서 광섬유 인프라를 통해 HD-SDI 신호를 확장하기 위한 비용 효율적인 솔루션
비디오 응용 프로그램.
특징
신호 무결성을 보장하기 위한 자동 케이블 이퀄라이제이션
자동 재클러킹 270Mbit/s - 1.48Gbit/s
각 채널에는 8채널 오디오가 포함되어 있습니다.
완전 디지털 비압축 방송 레벨 전송
산업 수준의 초광범위 온도 범위(-20℃~+70℃), 다양한 환경에 적응 가능
응용 프로그램
기술 지표
| 광섬유 인터페이스 | |
| 광섬유 인터페이스 | 단일 LC |
| 전송 거리 | 550m-20Km |
| 파장 | 1310nm/1550nm |
| 비디오 | |
| 비디오 인터페이스 | BNC |
| 비디오 입력/출력 임피던스 | 75Ω |
| 비디오 입력/출력 전압 | 일반:1Vpp, 최소 0.5Vpp, 최대 1.5Vpp |
| 비디오 비트율 | 최대 1.48Gb/s |
| 차동 이득(10%~90% APL) | <1% |
| SDI 형식 지원 | 625/25 PAL |
| 525/29.97 NTSC, 525/23.98 NTSC | |
| 720p50, 720p59.94 | |
| 1080i 23/24/30/50/59.94 | |
| 비디오 SDI 표준 | 270Mbps (SD-SDI) |
| 1.485Gbps (HD-SDI) | |
| 전기적 | |
| 전원 어댑터 | 5V DC, Type-C 인터페이스 |
| 전력 소비 | <3W |
| LED 표시기 | |
| SDI | SDI 비디오 |
| P/T | 전원 공급 장치 |
| 기계적 | |
| 크기(LxWxH) | 79 x 27 x 18 mm |
| 무게 | 0.5KG/쌍 |
| 케이스 | 알루미늄 케이스 |
| 장착 옵션 | 데스크탑 |
| 환경 | |
| 작동 온도 | -20℃~+70℃ |
| 보관 온도 | -40℃~+80℃ |
| 작동 습도 | 5%~90% 비응축 |
| 보관 습도 | 5% ~ 90% 비응축 |
| MTBF | ≥100000시간 |
주문 정보
| 모델 | 설명 |
| LNK-MHD-MM | 미니 HD-SDI-광섬유 컨버터, MMF, LC 광섬유 커넥터 500미터, 송신기 및 수신기 포함, 쌍으로 사용 |
| LNK-MHD-20 | 미니 HD-SDI-광섬유 컨버터, SMF, LC 광섬유 커넥터 20KM, 송신기 및 수신기 포함, 쌍으로 사용 |
