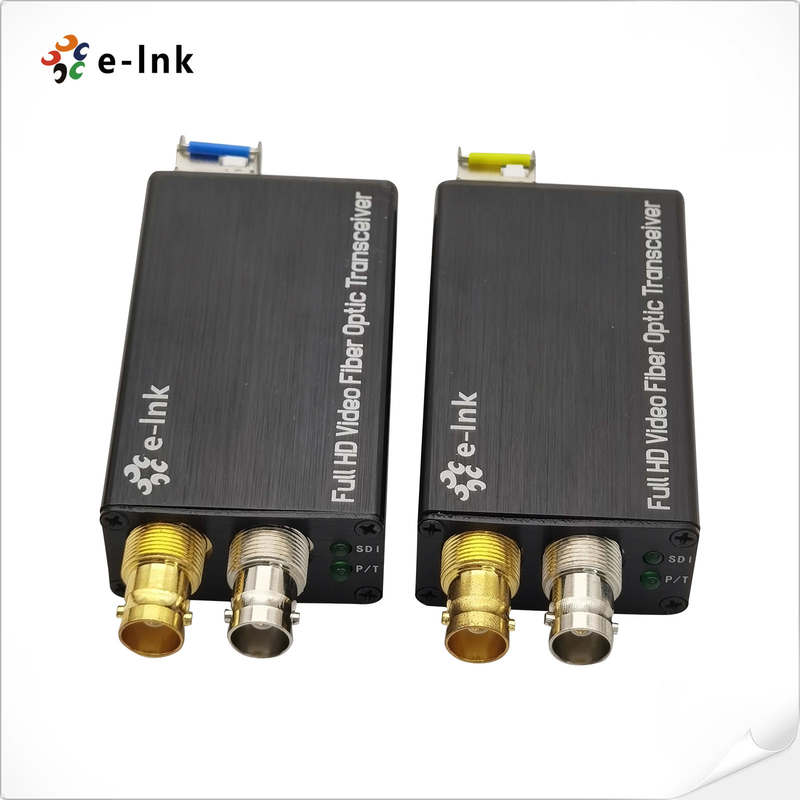

미니 양방향 HD/3G-SDI-파이버 컨버터
미니 양방향 HD/3G-SDI 파이버 컨버터 개요
이미니형 3G/HD-SDI 파이버 컨버터는 전문적인 비디오 전송을 위해 설계되었으며,
단일 파이버 광 케이블을 통해1채널 양방향 3G/HD-SDI 비디오
(오디오 포함)를 지원합니다.이 솔루션은 송신기 및 수신기 쌍을 포함하여 , , ,
,비압축 디지털 비디오
를 방송 품질로 제공합니다. 모든 병리적 패턴을 완벽하게 지원하여, 1080P 3G/HD-SDI 신호에 대한 안정적이고 신뢰할 수 있는 신호 전송을 보장합니다. 보안 감시,
화상 회의, 라이브 방송, 및 이벤트 제작 응용 분야,
미니 양방향 HD/3G-SDI 파이버 컨버터 기능
► 각 채널은 4채널 오디오를 포함합니다.
► 3.2Gb/s 미만의 모든 속도에 사용되는 자동 케이블 이퀄라이제이션(Belden 1694A);
► 자동 리클로킹 270Mbit/s - 1.48Gbit/s - 3Gbit/s
► HD-SDI 카메라 시스템
과 직접 호환됩니다.►
최대 80km
의 장거리 전송 기능
► 핫 스왑 및 핫 플러그;
► 모든 병리적 패턴을 처리하고, 완전 디지털 비압축 방송 레벨 전송;
► 작동 상태를 모니터링하는 LED 상태 표시;
► 슈퍼 광학 다이내믹 레인지 및 조정 불필요;
| ► 산업 수준의 초광범위 온도 범위(-20℃~+70℃), 다양한 환경에 적응 가능; | |
| 미니 양방향 HD/3G-SDI 파이버 컨버터 기술 지표 | 파이버 광 인터페이스 |
| 파이버 인터페이스 | 심플렉스 LC |
| 전송 거리 | 0-20Km (기타 거리 사용 가능) |
| 파장 | |
| 1310nm/1550nm | 비디오 |
| 비디오 인터페이스 | BNC |
| 비디오 입력/출력 임피던스 | 75Ω |
| 비디오 입력/출력 전압 | 일반: 1Vpp, 최소 0.5Vpp, 최대 1.5Vpp |
| 비디오 비트율 | 최대 3.2Gb/s |
| 차동 이득(10%~90% APL) | <1% |
| SDI 형식 지원 | |
| 625/25 PAL | |
| 525/29.97 NTSC, 525/23.98 NTSC | |
| 720p50, 720p59.94 | |
| 1080i 23/24/30/50/59.94 | 1080P 23.98/24/30/50/60 |
| 비디오 SDI 표준 | |
| 270Mbps (SD-SDI), 1.485Gbps/M(HD-SDI) | |
| SMPTE425M 3Gb/s 매핑(3G-SDI) | |
| SMPTE424M 3Gb/s 직렬 인터페이스(3G-SDI) | 전기적 특성 |
| 전원 어댑터 | DC 5~12V |
| 전력 소비 | |
| <5W | LED 표시기 |
| SDI | SDI 비디오 |
| P/T | |
| 전원 공급 장치 | 기계적 특성 |

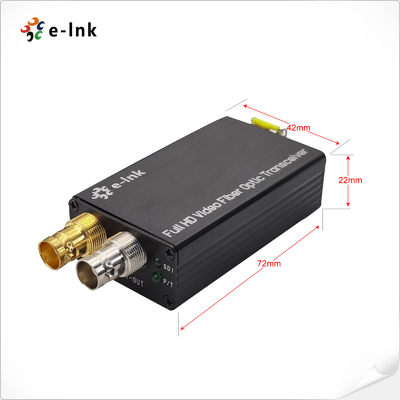

| 크기(LxWxH) | 80 x 40 x 20 mm |
| 무게 | 0.8KG/쌍 |
| 케이스 | 알루미늄 케이스 |
| 장착 옵션 | |
| 데스크탑 | 환경 |
| 작동 온도 | -20℃～+70℃ |
| 보관 온도 | -40℃～+80℃ |
| 작동 습도 | 0~95% |
MTBF
| ≥100000 시간 | 미니 양방향 HD/3G-SDI 파이버 컨버터 주문 정보 |
| 모델 | 설명 |
| LN K-MHD-BIMM | 미니형 양방향 HD-SDI-파이버 컨버터, MMF, LC 파이버 커넥터 500미터, 송신기 및 수신기 포함, 쌍으로 사용 |
| LNK-MHD-BI20 | 미니형 양방향 HD-SDI-파이버 컨버터, SMF, LC 파이버 커넥터 20KM, 송신기 및 수신기 포함, 쌍으로 사용 |
LNK-MHD-BI40
미니 양방향 HD/3G-SDI 파이버 컨버터
패널 및 인터페이스애프터 서비스 및 보증 정책는 온라인 고객 서비스 및
전화 고객 서비스, 제품 컨설팅, 원격 기술 지원,
유지 보수 및 수락 서비스를 제공합니다.
서비스 정책: 3개월 교체 및 3년 보증.
교체
: 제품 구매 후 3개월 이내에 기술자가 제품 고장을 테스트하고 자연 재해가 아닌 인위적인 손상이 발생한 경우, 구매자는 동일한 유형의 제품 또는 유사한 성능의 제품으로 직접 교체할 수 있습니다. 제품 테스트에 문제가 없으면 원래 샘플이 반환됩니다.
보증
: 자연 재해가 아닌 인위적인 손상의 경우, 당사의 무상 보증 기간은 1년입니다.[다음 상황은 교체 및 무상 유지 보수 범위에 포함되지 않습니다]
1. 제품 설명서의 지침에 따르지 않은 작동 및 유지 보수로 인한 손상.
2. 부적절한 전압 입력, 물 유입 및 파손과 같은 인적 요인으로 인한 손상.
3. 번개, 지진, 화재 등 자연 재해로 인한 제품 손상.
3. 회사의 허가 없이 내재된 설정을 무단으로 변경하거나 수리하는 경우.
4. 무상 유지 보수 범위를 벗어난 제품.
5. 고객이 보낸 수리 중 운송, 적재 및 하역으로 인한 손상.
6. 제품 보증서의 제품 바코드 또는 모델이 제품 자체와 일치하지 않는 경우.
7. 설계, 기술, 제조 및 품질과 같은 제품 문제가 아닌 다른 문제로 인한 고장 또는 손상.
