제품 상세 정보:
결제 및 배송 조건:
|
| 제품 이름: | SDI-광섬유 변환기 | 전력 어뎁터: | DC 5V |
|---|---|---|---|
| 전력 소비: | <5w> | 차원: | 72 x 42 x 22 mm(TX) 164 x 72 x 38 mm(RX) |
| 파장: | 1310nm/1550nm | 무게: | 1.5KG/pair |
개요
LNK-3G-1V4H 시리즈 3G-SDI 파이버 익스텐더는 1 채널 3G-SDI 비디오의 전송을 가능하게합니다.
실시간 모니터링을 위해 로컬 SDI 루프 아웃을 제공하는 동안. 시스템에는 하나의 송신기가 포함되어 있습니다

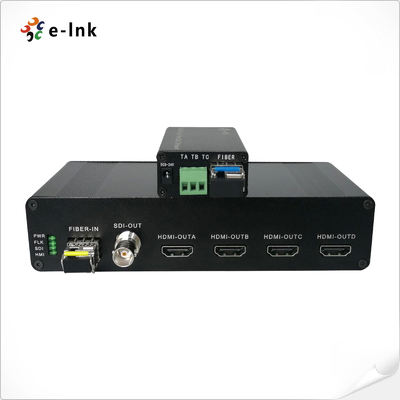

SDI 루프 출력 및 1 개의 SDI 출력 및 4 개의 HDMI 출력을 갖춘 1 개의 수신기, 동시에 허용
멀티 스크린 디스플레이. 방송, 라이브 이벤트, 화상 회의 및 보안 모니터링에 이상적입니다.
장거리에 걸쳐 방송 품질의 무손실 비디오 전송을 제공합니다.

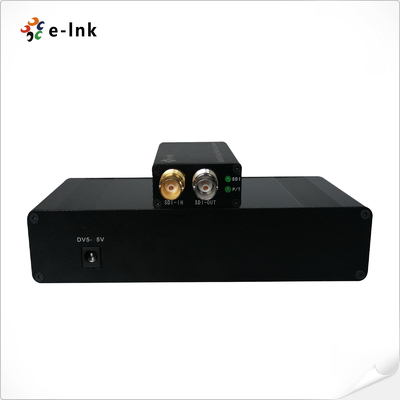

► 1ch 3g-sdi 입력 및 루프가있는 송신기

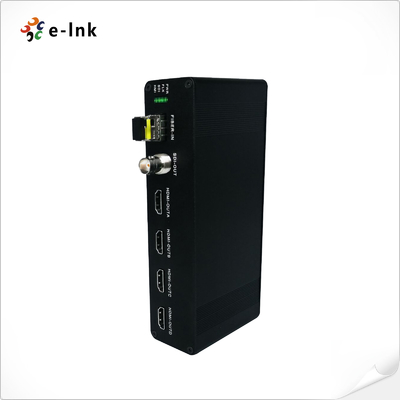

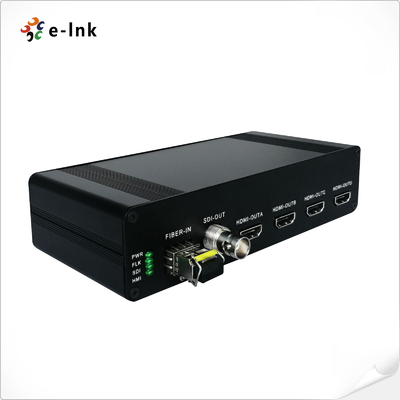

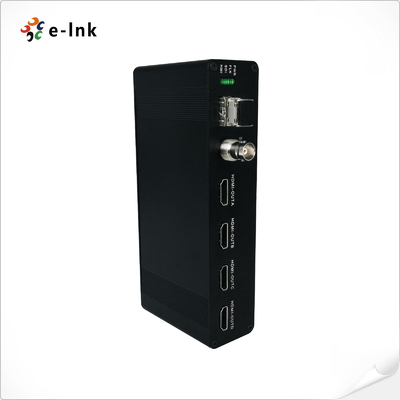

► 1ch 3G-SDI 출력 및 4CH HDMI 출력이있는 수신기
► 자동 리플로킹 270mbit/s -1.48gbit/s -3gbit/s
► 3G-SDI 카메라 시스템과 직접 호환됩니다
► 최소 10km (6.2 마일) 이상의 변속기 기능,최대 80km
► 터미널 블록 전원 입력; 뜨거운 스왑 및 핫 플러그;
► 전체 디지털 비 압축 방송 수준 전송;
► 슈퍼 시신경 범위와 조정이 없음;
► 광섬유WDM/CWDM/DWDM기술;
► 산업 수준의 초 고량 온도 범위 (-40 ~ ~+85 ℃), 다양한 환경에 적응할 수 있습니다.
| 섬유 광학 인터페이스 | |
| 섬유 인터페이스 | Simplex LC |
| 전송 거리 | 550m-20km |
| 파장 | 1310nm/1550nm |
| 동영상-SDI | |
| 비디오 인터페이스 | BNC |
| 비디오 입력/출력 임피던스 | 75Ω |
| 비디오 입력/출력 풋 전압 | 일반적인 : 1VPP, 최소 0.5VPP, 최대 1.5VPP |
| 비디오 비트 속도 | 최대 3.2GB/s |
| 차동 게인 (10% (90% APL) | <1% |
| 비디오 SDI 표준 | 270Mbps (SD-SDI), 1.485GBPS/M (HD-SDI) |
| SMPTE425M3GB/S 매핑 (3G-SDI) | |
| SMPTE424M 3GB/S 직렬 인터페이스 (3G-SDI) | |
| 동영상-HDMI | |
| 커넥터 | 여성 HDMI 유형 A |
| 임피던스 | 100Ω |
| 해결 | 최대 1920*1200@60Hz |
| HDMI 케이블 범위 | <5meter |
| 전기 같은 | |
| 전원 어댑터 | DC 5V |
| 전력 소비 | <5W |
| LED 표시기 | |
| pwr | 전원 공급 장치 |
| flk | 섬유 링크 |
| SDI | SDI 비디오 |
| HMI | HDMI 비디오 |
| 기계적 | |
| 치수 (LXWXH) | 송신기 : 72 x 42 x 22 mm |
| 수신기 : 164 x 72 x 38 mm | |
| 무게 | 1.5kg/쌍 |
| 포장 | 알루미늄 케이스 |
| 장착 옵션 | 데스크탑 |
| 환경 | |
| 작업 온도 | -20 ℃～+70 ℃ |
| 저장 온도 | -40 80+80 ℃ |
| 작동하는 습도 | 0 ~ 95% |
| MTBF | ≥100000 시간 |
치수 및 크기
주문 정보
| 모델 | 설명 |
| Lnk-3g-1V4h | 3G-SDI 파이버 익스텐더, 3G-SDI 입력 및 루프 아웃이있는 송신기, 1CH 3G-SDI 출력 및 4CH HDMI 출력이있는 수신기,SMF, LC 파이버 커넥터20km, 쌍으로 사용됩니다 |
