제품 상세 정보:
결제 및 배송 조건:
|
| 치수: | 73 × 44 × 17 mm (각 단위) | 데이터 인터페이스: | 탈리 & RS485 (나사 터미널) |
|---|---|---|---|
| 전송거리: | 최대 20km (일방향 섬유) | 섬유 커넥터: | LC 단체 |
| 작동 온도: | -20°C ~ +70°C | 주택 자료: | 알류미늄 |
| 강조하다: | Tally HD-SDI 광섬유 컨버터,E-link 미니 HD-SDI 광섬유 컨버터 |
||

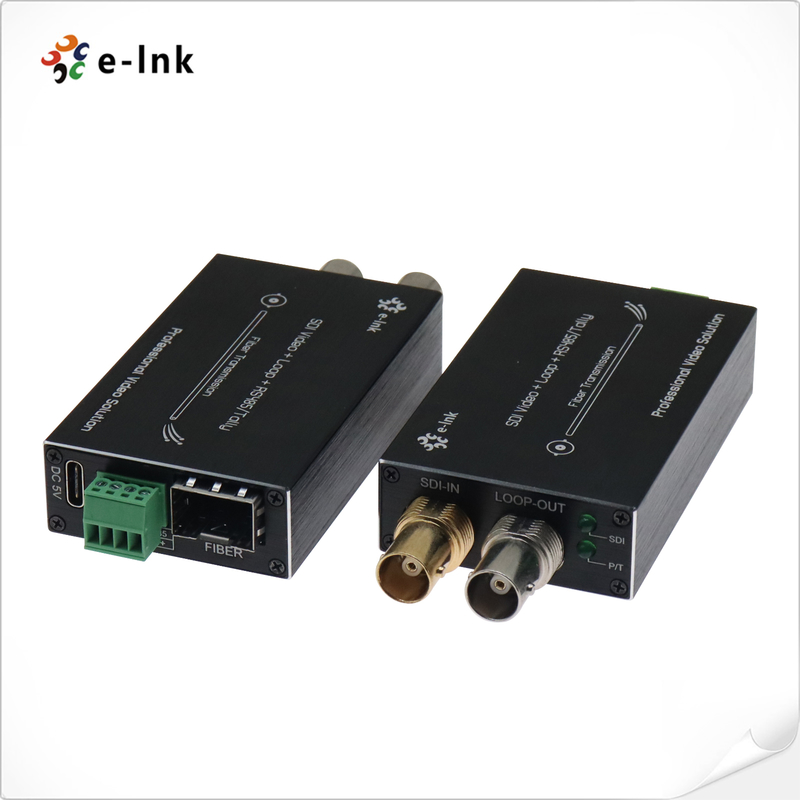

E-링크 미니 HD-SDI 섬유 변환기 Tally & RS485 루프 아웃
전반적인 설명
LNK-MHD-1V 시리즈 미니 타입 HD-SDI는 E-Link에 의해 섬유 변환기에 컴팩트하고
압축되지 않은 HD-SDI 비디오를 전송하기 위해 설계된 산업용 솔루션 (
임베디드 오디오), 타리 신호, 그리고 하나의 광섬유를 통해 RS485 데이터를 역전합니다.
1080i까지의 비디오 해상도와 최대 1.485Gbps의 데이터 속도를 지원하는 이 변환기
자동 케이블 평형, 루프 아웃 모니터링,
단일 모드 섬유로 최대 20km까지의 거리를 확장합니다.
환경, 폭 넓은 온도 허용 (-20°C ~ + 70°C), LED 상태 표시기,
핫스ਵੈ치 가능한 설치와 SDI 카메라 시스템과의 호환성
라이브 이벤트와 라이브로 실시간 비디오 전송을 필요로 하는 스튜디오 애플리케이션
특징
미니 HD-SDI와 Tally & RS485의 광섬유 변환기
720p, 1080i, PAL/NTSC 형식을 지원합니다.
로컬 SDI 모니터링을 위한 루프아웃
LC 섬유로 최대 20km까지 전송
자동 평준화 및 재클로킹과 함께 안정적인 신호
폭 넓은 온도 범위: -20°C ~ +70°C
플러그 & 플레이, 컴팩트 알루미늄 하우징
기술 지표
|
광섬유 인터페이스 |
|
|
섬유 인터페이스 |
S임플렉스 LC |
|
전송 거리 |
550m-20Km |
|
파장 |
1310nm/1550nm |
|
비디오 |
|
|
비디오 인터페이스 |
BNC |
|
비디오 입력/출력 임피던스 |
75Ω |
|
비디오 입력/출력 전압 |
전형적인: 1Vpp, 최소 0.5Vpp, 최대 1.5Vpp |
|
비디오 비트 속도 |
최대 1.48Gb/s |
|
이득 차이 (10%)∙90% APL) |
< 1% |
|
SDI 형식 지원 |
625/25 PAL |
|
525/29.97 NTSC, 525/23.98 |
|
|
720p50, 720p59.94 |
|
|
1080i 23/24/30/50/59.94 |
|
|
비디오 SDI 표준 |
270Mbps (SD-SDI) |
|
1.485Gbps (HD-SDI) |
|
|
데이터 |
|
|
물리적 인터페이스 |
산업 표준 나사 터미널 |
|
데이터 타입 |
통계& 리버스 RS485 |
|
주파수/비율 지원 |
RS422용 최대 115200bps RS485에 최대 57600bps |
|
BER |
<10 ̊9 |
|
전기 |
|
|
전원 어댑터 |
DC 5V |
|
전력 소비 |
<5W |
|
LED 표시기 |
|
|
SDI |
SDI 비디오 |
|
P/T |
전원 공급 |
|
기계식 |
|
|
크기 (LxWxH) |
73 x 44 x17 mm (TX) 73 x 44 x17 mm (RX) 185 x132 x100 mm (박스) |
|
W8개 |
75g (TX) 75g (RX) 450g (패키지) |
|
껍질 |
알루미늄 케이스 |
|
장착 옵션 |
데스크톱 |
|
환경 |
|
|
작업 온도 |
-20°C+70°C |
|
저장 온도 |
-40°C+80°C |
|
작업 습도 |
0~95% |
|
MTBF |
≥100000시간 |
주문 정보
|
모델 |
설명 |
|
LNK-MHD-1V-MM |
미니 타입HD-SDI소형 광섬유 변환기로통계&리버스 RS485 그리고 루프 밖으로,MMF, LC 섬유 연결 장치500미터, 송신기와 수신기를 포함하여, 쌍으로 사용 |
|
LNK-MHD-1V-20 |
미니 타입HD-SDI 소형 광섬유 변환기로통계&리버스 RS485 그리고 루프 밖으로,SMF, LC 섬유 연결 장치20km, 송신기와 수신기를 포함하여, 쌍으로 사용 |
|
LNK-MHD-1V-40 |
미니 타입HD-SDI 소형 광섬유 변환기로통계&리버스 RS485 그리고 루프 밖으로,SMF, LC 섬유 연결 장치40km, 송신기와 수신기를 포함하여, 쌍으로 사용 |

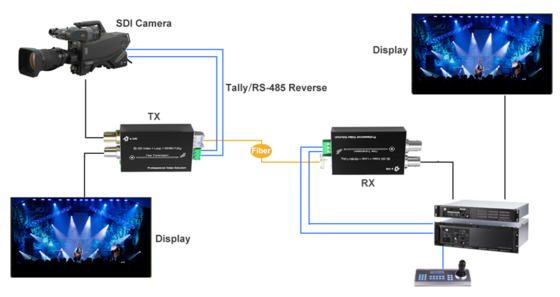

적용
인터페이스&LED
