제품 상세 정보:
결제 및 배송 조건:
|
| 제품 이름: | 광섬유 변환기에서 SDI | 전원 어댑터: | AC 110~220V |
|---|---|---|---|
| 전력 소비: | <15W | 차원: | 483 x 270 x 45mm (19inch 1U) |
| 무게: | 7kg/쌍 | 파장: | 1310nm/1550nm |
| 강조하다: | 8 채널 광섬유 비디오 컨버터,Rs485 비디오 오버 파이버 변환기,3G SDI 광섬유 비디오 컨버터 |
||

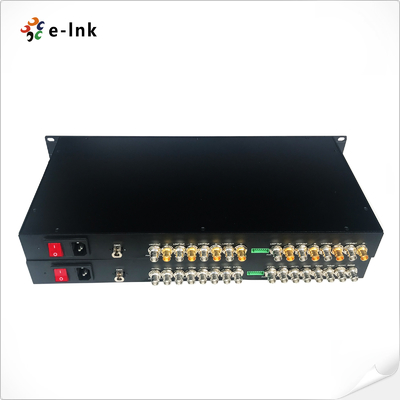

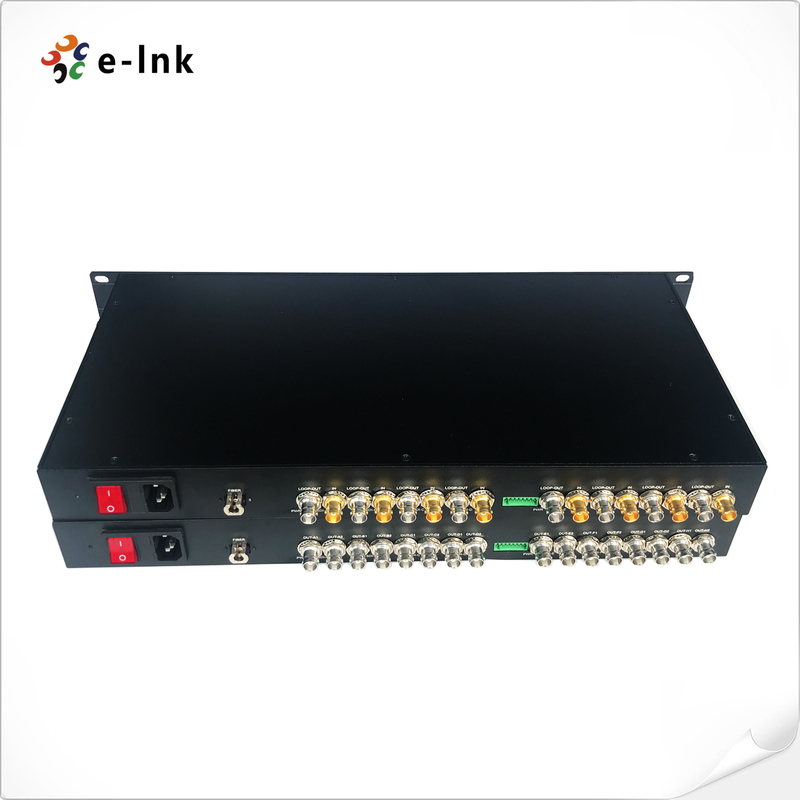

8채널 SD/HD/3G-SDI 광섬유 익스텐더 개요
이 LNK-SDI-8V 시리즈는 전문적인 온라인 고객 서비스 비디오
방송 품질의 비디오를 제공하는 데 도움이 되는
단일 광섬유를 통한 전송 시스템입니다. 이 포괄적인 솔루션은 하나의 송신기
와 하나의 수신기로 구성되며, 1080p 3G-SDI 신호를 지원할 수 있으며,
CD 품질의 임베디드 오디오 및 양방향 RS-485 데이터 전송이 함께 제공됩니다.
8채널 SD/HD/3G-SDI 광섬유 익스텐더 기능
►광섬유 효율적인 전송:
단일 광섬유를 통해 여러 채널의 비디오와 하나의 RS-485 데이터를 동시에 전송합니다.
►고속 SDI 지원:
채널당 최대 3Gbps의 데이터 속도를 지원하며 SD, HD 및 3G-SDI 표준과 호환됩니다.
►로컬 모니터링 기능:
편리한 로컬 비디오 모니터링을 위한 통합 SDI 루프 출력을 갖추고 있습니다.
►장거리 성능:
단일 모드 광섬유를 사용하여 최대 20km의 전송 거리를 지원합니다.
►방송 품질:
전문적인 방송 응용 분야를 위해 제로 지연으로 깨끗한 비디오 품질을 제공합니다.
►전문적인 랙 디자인:
전문 환경에서 고밀도 설치를 위해 설계된 1U 랙 마운트형 섀시입니다.
►다용도 응용:
신뢰할 수 있는 고밀도 SDI 비디오 전송이 필요한 방송 스튜디오, 라이브 이벤트 제작, 스포츠 경기장 및 감시 시스템에 이상적입니다.
온라인 고객 서비스 광섬유 익스텐더 기술 지표
|
광섬유 인터페이스 |
|
|
광섬유 인터페이스 |
Simplex LC |
|
전송 거리 |
550m-20Km |
|
파장 |
1310nm/1550nm |
|
비디오 |
|
|
비디오 인터페이스 |
BNC |
|
비디오 입력/출력 임피던스 |
75Ω |
|
비디오 입력/출력 전압 |
일반:1Vpp, 최소 0.5Vpp, 최대 1.5Vpp |
|
비디오 비트율 |
최대 3.2Gb/s |
|
차동 이득 (10%～90% APL) |
<1% |
|
SDI 형식 지원 |
625/25 PAL |
|
525/29.97 NTSC, 525/23.98 NTSC |
|
|
720p50, 720p59.94 |
|
|
1080i 23/24/30/50/59.94 |
|
|
1080P 23.98/24/30/50/60 |
|
|
비디오 SDI 표준 |
270Mbps (SD-SDI), 1.485Gbps/M(HD-SDI) |
|
SMPTE425M 3Gb/s 매핑(3G-SDI) |
|
|
SMPTE424M 3Gb/s 직렬 인터페이스(3G-SDI) |
|
|
데이터 |
|
|
물리적 인터페이스 |
산업 표준 나사 단자 |
|
데이터 유형 |
역 RS485 |
|
주파수/속도 지원 |
RS485의 경우 최대 57600bps |
|
BER |
<10ˉ9 |
|
전기적 특성 |
|
|
전원 어댑터 |
AC 110~220V |
|
전력 소비 |
<15무게 |
|
LED 표시기 |
|
|
SDI A/B/C/D/E/F/G/H |
SDI 비디오 |
|
PWR |
전원 공급 장치 |
|
기계적 특성 |
|
|
크기 (LxWxH) |
19인치 1U (483 x 220 x 44.45mm ) |
|
무게7KG/쌍 |
케이스 |
|
알루미늄 케이스 |
장착 옵션 |
|
랙마운트 |
환경 |
|
작동 온도 |
|
|
- |
20℃+870℃작동 습도 |
|
-40 |
℃～+80℃작동 습도 |
|
0~95% |
MTBF |
|
≥100000 시간 |
8채널 SD/HD/3G-SDI |
온라인 고객 서비스 모델
|
설명 |
LNK-SDI-8V |
|
19" 1U 8-Ch |
LCLC LC광섬유 익스텐더 응용 분야애프터 서비스 및 보증 정책 |
|
19" 1U 8-Ch |
LCLC LC LNK-3GSDI-8V1A광섬유 익스텐더 응용 분야애프터 서비스 및 보증 정책 |
|
HD-SDI |
LCLC , 송신기 1개 및 수신기 1개 포함, 쌍으로 사용광섬유 익스텐더 응용 분야애프터 서비스 및 보증 정책 |
|
3G-SDI |
LC, 송신기 1개 및 수신기 1개 포함, 쌍으로 사용 , 송신기 1개 및 수신기 1개 포함, 쌍으로 사용광섬유 익스텐더 응용 분야애프터 서비스 및 보증 정책 |
|
3G-SDI |
LC, 송신기 1개 및 수신기 1개 포함, 쌍으로 사용 , 송신기 1개 및 수신기 1개 포함, 쌍으로 사용 LNK-3GSDI-8V1A광섬유 익스텐더 응용 분야애프터 서비스 및 보증 정책 |
|
루프 아웃 + 1-Ch 순방향 오디오, 20km, SM, 1080P 비디오, |
LC, 송신기 1개 및 수신기 1개 포함, 쌍으로 사용 8채널 SD/HD/3G-SDI광섬유 익스텐더 응용 분야애프터 서비스 및 보증 정책 |
온라인 고객 서비스 및
전화 고객 서비스
로 구성되어 있으며, 제품 컨설팅, 원격 기술 지원, 유지 보수 및 수락 서비스를 제공합니다.교체: 3개월 교체 및 3년 보증.교체: 제품을 구매한 후 3개월 이내에 기술자가 제품 고장을 테스트하고 자연 재해가 아닌 인위적인 손상으로 인해 발생한 경우, 구매자는 동일한 유형의 제품을 교체하기 위해 구매 지점으로 직접 갈 수 있습니다. 또는 유사한 성능의 제품. 제품 테스트에 문제가 없는 경우 원래 샘플이 반환됩니다.보증
: 자연 재해가 아닌 인위적인 손상에 대해 당사의 무료 보증 기간은 1년입니다.[다음 상황은 교체 및 무료 유지 보수 범위에 포함되지 않습니다]
1. 제품 설명서의 지침에 따르지 않은 작동 및 유지 보수로 인한 손상.2. 부적절한 전압 입력, 물 섭취 및 파손과 같은 인적 요인으로 인한 손상.
3. 번개, 지진, 화재 등과 같은 자연 재해로 인한 제품 손상.3. 회사의 허가 없이 내재된 설정을 무단으로 변경하거나 수리하는 경우.
4. 무료 유지 보수 범위를 벗어난 제품.
5. 고객이 보낸 수리 중 운송, 적재 및 하역으로 인한 손상.
6. 제품 보증서의 제품 바코드 또는 모델이 제품 자체와 일치하지 않습니다.
7. 설계, 기술, 제조 및 품질과 같은 제품 문제가 아닌 다른 문제로 인해 발생한 고장 또는 손상.
