제품 상세 정보:
결제 및 배송 조건:
|
| Fiber Interface: | Simplex LC, single-mode, 1310nm/1550nm wavelength | Transmission Distance: | 550m–20km (up to 120km optional) |
|---|---|---|---|
| Data Interface: | Reverse RS485 | Power Supply: | AC 110~220V, <15W power consumption |
| Mounting: | 19-inch 1U rackmount, aluminum casing | Operating Temperature: | -20℃ to +70℃, humidity 0–95% |
| 강조하다: | 루프 아웃 SDI 섬유 변환기,랙마운트 SDI 섬유 변환기,루프 아웃 SDI 섬유 변환기 |
||

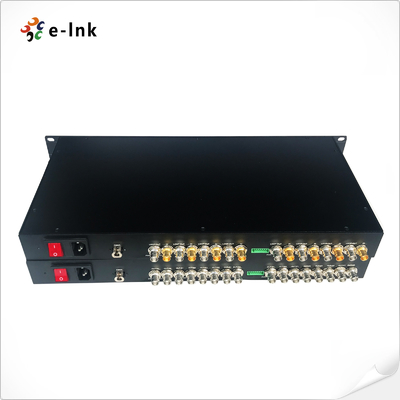

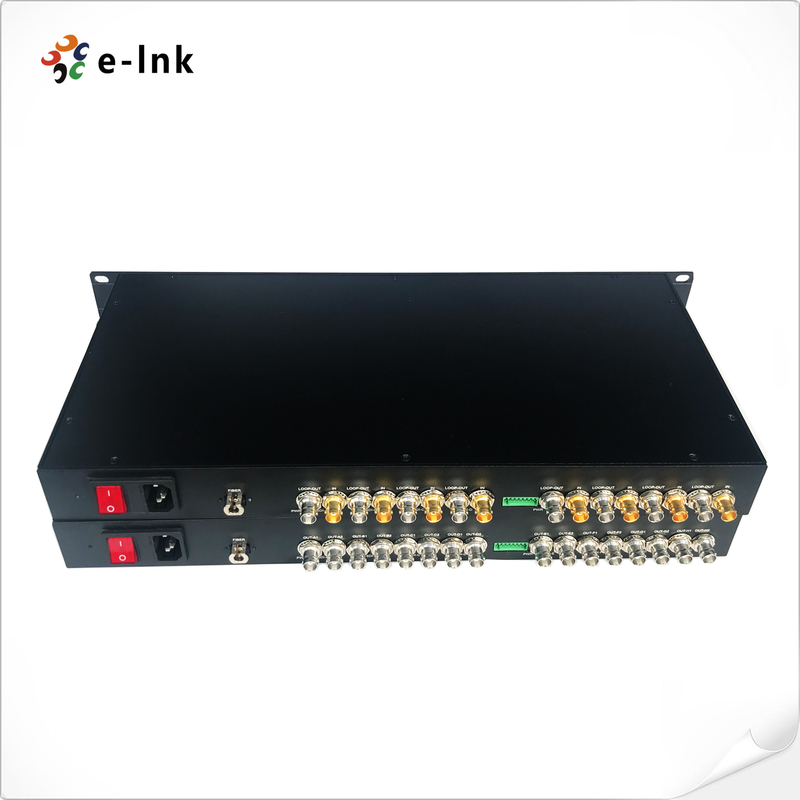

8채널 SD/HD/3G-SDI 루프 아웃이 있는 광섬유 컨버터 20km 전송 랙마운트
개요
이 8채널 SD/HD/3G-SDI 광섬유 컨버터는 고품질의 비압축 비디오를 지원합니다.
최대 20km 거리의 단일 모드 광섬유를 통한 전송. 방송용으로 설계되었으며,
보안 및 전문 비디오 응용 분야에서 다양한 SDI 형식을 지원합니다.
1080P 3G-SDI를 포함하며, 루프 아웃 모니터링 및 선택적 역 RS-485 데이터 또는 순방향 오디오를 지원합니다.
1U 랙마운트 디자인, 견고한 알루미늄 케이스 및 넓은 온도 범위는
까다로운 환경에서도 안정적인 작동을 보장합니다.
특징
최대 20km 거리의 단일 모드 광섬유를 통한 8채널 SD/HD/3G-SDI 비디오 전송
1080P 3G-SDI, HD-SDI 및 SD-SDI를 포함한 여러 SDI 형식 지원
로컬 신호 보기를 위한 루프 아웃 모니터링
선택적 역 RS-485 데이터 또는 순방향 오디오 전송
완전 디지털, 비압축 방송 수준의 비디오 품질
산업 등급 내구성을 갖춘 1U 랙마운트 알루미늄 케이스
넓은 작동 온도 범위: -20℃ ~ +70℃
기술 지표
|
광섬유 인터페이스 |
|
|
광섬유 인터페이스 |
Simplex LC |
|
전송 거리 |
550m-20Km |
|
파장 |
1310nm/1550nm |
|
비디오 |
|
|
비디오 인터페이스 |
BNC |
|
비디오 입력/출력 임피던스 |
75Ω |
|
비디오 입력/출력 전압 |
일반:1Vpp, 최소 0.5Vpp, 최대 1.5Vpp |
|
비디오 비트율 |
최대 3.2Gb/s |
|
차동 이득 (10%〜90% APL) |
<1% |
|
SDI 형식 지원 |
625/25 PAL |
|
525/29.97 NTSC, 525/23.98 NTSC |
|
|
720p50, 720p59.94 |
|
|
1080i 23/24/30/50/59.94 |
|
|
1080P 23.98/24/30/50/60 |
|
|
비디오 SDI 표준 |
270Mbps (SD-SDI), 1.485Gbps/M(HD-SDI) |
|
SMPTE425M 3Gb/s 매핑(3G-SDI) |
|
|
SMPTE424M 3Gb/s 직렬 인터페이스(3G-SDI) |
|
|
데이터 |
|
|
물리적 인터페이스 |
산업 표준 스크류 터미널 |
|
데이터 유형 |
역 RS485 |
|
주파수/속도 지원 |
RS485의 경우 최대 57600bps |
|
BER |
<10⁻⁹9 |
|
전기적 특성 |
|
|
전원 어댑터 |
AC 110~220V |
|
전력 소비 |
<15무게 |
|
LED 표시기 |
|
|
SDI A/B/C/D/E/F/G/H |
SDI 비디오 |
|
PWR |
전원 공급 장치 |
|
기계적 특성 |
|
|
크기 (LxWxH) |
19인치 1U (483 x 220 x 44.45mm) |
|
무게7KG/쌍 |
케이스 |
|
알루미늄 케이스 |
장착 옵션 |
|
랙마운트 |
환경 |
|
작동 온도 |
|
|
- |
20℃+870℃작동 습도 |
|
-40 |
℃〜+80℃작동 습도 |
|
0~95% |
MTBF |
|
≥100000시간 |
주문 정보 |
모델
|
설명 |
LNK-SDI-8V |
|
19" 1U 8-Ch |
LCLC LC |
|
19" 1U 8-Ch |
LCLC LC LNK-3GSDI-8V1A |
|
HD-SDI |
LCLC , 1개의 송신기 및 1개의 수신기 포함, 쌍으로 사용 |
|
3G-SDI |
LC, 1개의 송신기 및 1개의 수신기 포함, 쌍으로 사용 , 1개의 송신기 및 1개의 수신기 포함, 쌍으로 사용 |
|
3G-SDI |
LC, 1개의 송신기 및 1개의 수신기 포함, 쌍으로 사용 , 1개의 송신기 및 1개의 수신기 포함, 쌍으로 사용 LNK-3GSDI-8V1A |
|
루프 아웃이 있는 1080P 비디오 + 1-Ch 순방향 오디오, 20km, SM, |

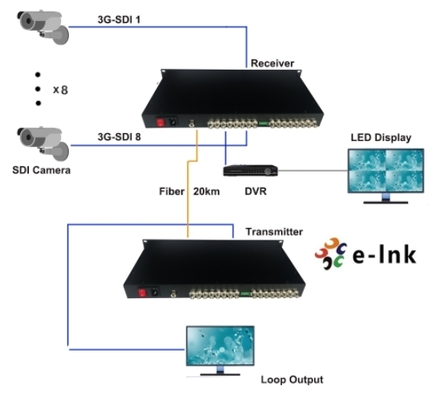

LC, 1개의 송신기 및 1개의 수신기 포함, 쌍으로 사용 응용 분야 |
