제품 상세 정보:
결제 및 배송 조건:
|
| Video Format: | 270Mbps SD-SDI, 1.485Gbps HD-SDI, 3Gbps 3G-SDI | Fiber Interface: | Simplex LC, SMF or MMF |
|---|---|---|---|
| Wavelength: | 1310nm / 1550nm | Data Interface: | Tally & RS485 |
| Power Supply: | DC 5V, <5W | Dimensions: | 73 × 44 × 17 mm |
| 강조하다: | 3G/HD-SDI에서 섬유 변환기,리버스 RS485 SDI에서 섬유 변환기,Tally SDI to 광섬유 컨버터 |
||

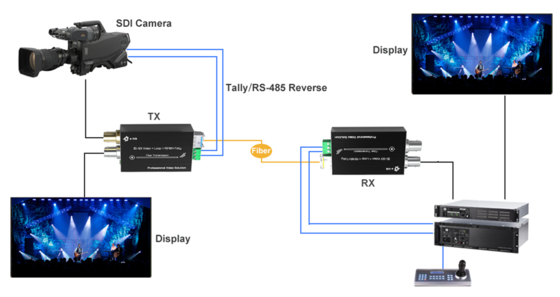

미니 3G/HD-SDI to 광 컨버터, Tally 리버스 RS485, 20km 범위
개요
LNK-M3G-1V 시리즈 미니 3G/HD-SDI to 광 컨버터는 고품질의
비압축 비디오를 광섬유 케이블을 통해 장거리로 전송할 수 있게 해줍니다. 이 제품은
임베디드 오디오, Tally 및 리버스 RS485 제어를 지원하는
1 채널 3G/HD-SDI 비디오를 지원하여 전문 방송 카메라 시스템과의
원활한 통합을 제공합니다. 소형 알루미늄 하우징, 넓은 온도 허용 범위 및 플러그 앤 플레이 작동 방식을 특징으로 하여
스튜디오, 야외 및 이벤트 제작 환경에서 안정적인 성능을 보장합니다.
특징
임베디드 오디오를 포함한 1 채널 3G/HD-SDI 비디오 지원
통합 Tally 및 리버스 RS485 데이터 전송
LC 광 커넥터를 통해 최대 20km 전송 거리
안정적인 신호를 위한 자동 케이블 이퀄라이제이션 및 리클로킹
넓은 온도 범위(-20℃~+70℃)의 소형 알루미늄 하우징
간편한 설치를 위한 핫 스왑 가능, 플러그 앤 플레이 디자인
기술 지표
|
광 인터페이스 |
|
|
광 인터페이스 |
Simplex LC |
|
전송 거리 |
550m-20Km |
|
파장 |
1310nm/1550nm |
|
비디오 |
|
|
비디오 인터페이스 |
BNC |
|
비디오 입력/출력 임피던스 |
75Ω |
|
비디오 입력/출력 전압 |
일반: 1Vpp, 최소 0.5Vpp, 최대 1.5Vpp |
|
비디오 비트율 |
최대 3.2Gb/s |
|
차동 이득 (10%〜90% APL) |
<1% |
|
SDI 형식 지원 |
625/25 PAL |
|
525/29.97 NTSC, 525/23.98 NTSC |
|
|
720p50, 720p59.94 |
|
|
1080i 23/24/30/50/59.94 |
|
|
1080P 23.98/24/30/50/60 |
|
|
비디오 SDI 표준 |
270Mbps (SD-SDI), 1.485Gbps/M(HD-SDI) |
|
SMPTE425M 3Gb/s 매핑(3G-SDI) |
|
|
SMPTE424M 3Gb/s 직렬 인터페이스(3G-SDI) |
|
|
데이터 |
|
|
물리적 인터페이스 |
산업 표준 나사 단자 |
|
데이터 유형 |
Tally & 리버스 RS485 |
|
주파수/속도 지원 |
RS422의 경우 최대 115200bps RS485의 경우 최대 57600bps |
|
BER |
<10⁻⁹9 |
|
전기적 특성 |
|
|
전원 어댑터 |
DC 5V |
|
전력 소비 |
<5무게 |
|
LED 표시기 |
|
|
SDI |
SDI 비디오 |
|
P/T |
전원 공급 장치 |
|
기계적 특성 |
|
|
크기 (LxWxH) |
73 x 44 x17 mm (TX) 73 x 44 x17 mm (RX) 185 x132 x100 mm (패키지) |
|
무게75g (TX) |
75g (RX) 450g (패키지) 케이스 |
|
알루미늄 케이스 |
장착 옵션 |
|
데스크탑 |
환경 |
|
작동 온도 |
|
|
- |
20℃+870℃작동 습도 |
|
-40 |
℃〜+80℃작동 습도 |
|
0~95% |
MTBF |
|
≥100000 시간 |
주문 정보 |
모델

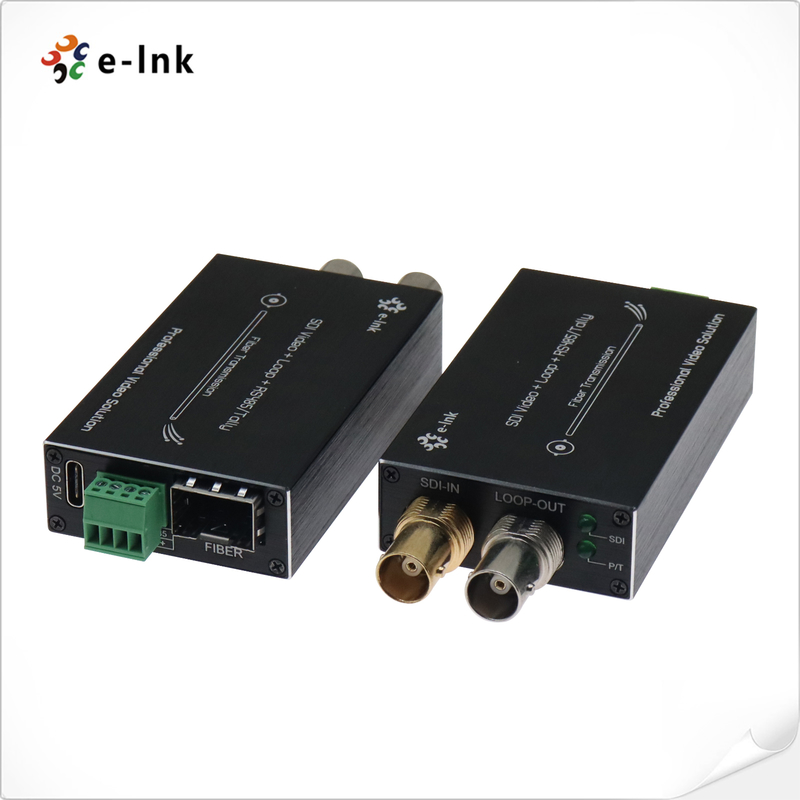

인터페이스 및 LED
