제품 상세 정보:
결제 및 배송 조건:
|
| Data: | RS422 /RS232/RS485 | Wavelength: | 1310nm / 1550nm / CWDM |
|---|---|---|---|
| Power consumption: | 15W | Dimensions (LxWxH): | 172mm*167mm*45mm |
| Net weight: | 4kg | Input power: | DC5V 3A |
| Transmission Distance: | SM fiber 10+km , MM fiber 300m | Port: | 10/100 Base-T, RJ-45 connector |

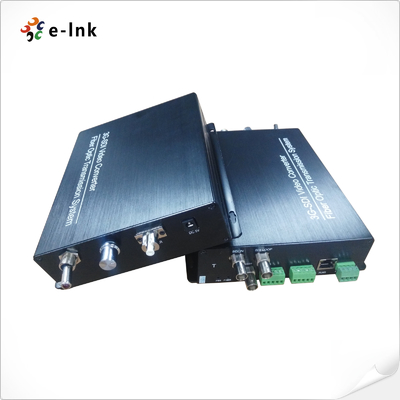

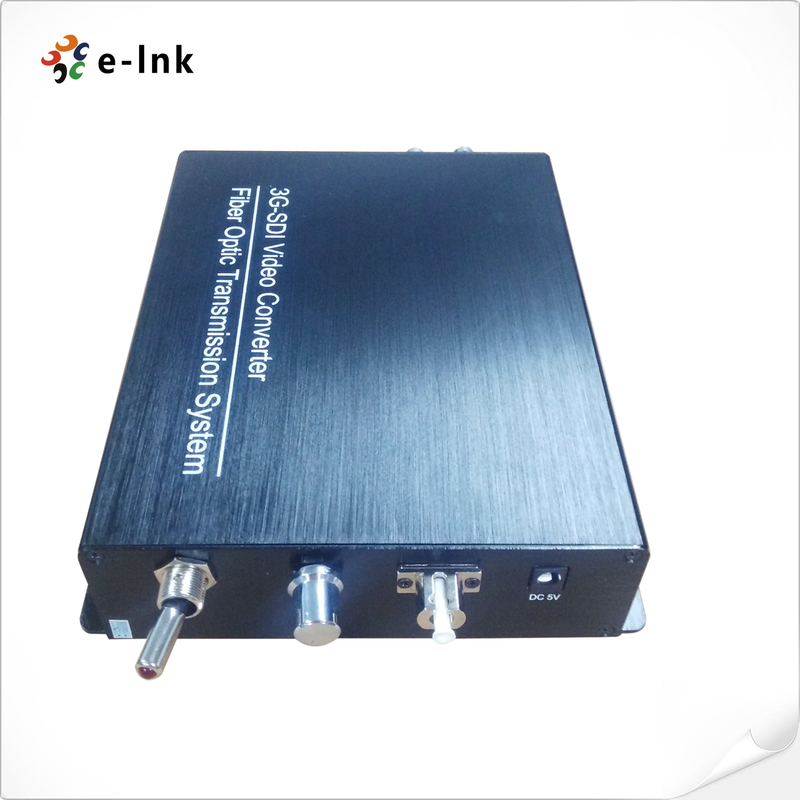

3G/HD/SD-SDI 광섬유 변환기 개요
의LNK-MSDI시리즈는 전문 광섬유 전송 시스템입니다.3G/HD/SD-SDI 비디오SMPTE 424M-2006, 292 및 259 표준, 그리고10/100Base-T 이더넷,RS422,오디오, 카운티, 인터콤 및 반환 비디오, 모든 곳단일 또는 다중 모드 섬유이 첨단 시스템은 모든 데이터 채널의 동시에 전송을 가능하게 하며, 방송 및 생산 환경에 대한 종합적인 솔루션을 제공합니다.3G/HD-SDI 신호카메라에서 베이스 스테이션으로 전송하는 동시에 역 비디오 (3G/HD-SDI), 원격 제어 데이터, genlock, 인터컴, 톨리오디오 및 이더넷 단일 SM/MM 전술 또는 SMPTE 하이브리드 섬유 케이블신뢰성 및 강력한 성능을 위해 설계된 LNK-MSDI 시리즈는 스튜디오 제작, 원격 방송 및 멀티 카메라 설정을 위해 원활하고 고품질의 연결을 제공합니다.
3G/HD/SD-SDI 광섬유 변환기 특징
지원SMPTE 3G, HD 및 SD-SDI데이터 비율
완전 손잡이모든 병리학적 검사 패턴신뢰성 있는 방송 성능
자동 케이블 평형최적의 신호 무결성을 유지하기 위해
통합원격 제어, 계산, 오디오 (인터콤), 반환 비디오기능
10/100 이더넷다재다능한 네트워크 통합을 위한 연결성
자동 재 잠금270 Mbit/s, 1.48 Gbit/s, 3 Gbit/s
호환성SMPTE 424M, SMPTE 292M, SMPTE 259M표준 및DVB-ASI포맷
직접 호환성3G/HD/SD-SDI 카메라 시스템그리고 지원RS-232, RS-422, RS-485데이터 프로토콜
송신거리는:단일 모드 섬유로 최대 10km 이상또는멀티 모드 섬유로 300m
터미널 블록 전력 입력, 뜨거운 교환 및 뜨거운 플러깅을 지원
산업용 디자인-10 °C ~ 75 °C가혹한 환경에서의 작동 온도 범위
3G/HD/SD-SDI 광섬유 변환기 기술 지표
|
일반 사양 |
|
|
작업 온도 |
-10°C ~ +75°C |
|
저장 온도 |
-40°C ~ 85°C |
|
습도 |
0~95% (집화되지 않는) |
|
입력 전력 |
DC5V 3A |
|
전력 소비 |
15W |
|
순중량 |
4kg |
|
외형 크기 |
172mm*167mm*45mm (LxWxH) |
|
광섬유 |
|
|
파장 |
1310nm / 1550nm / CWDM |
|
출력 전력 |
-6~-1dBm |
|
Rx 감수성 |
<-18dBm |
|
송신 거리는 |
SM 섬유 10+km, MM 섬유 300m |
|
광적 연결 장치 |
Dal LC /FC/ST/SC/MX/ Lemo / Neutrino (선택) |
|
SDI 입력/출력 |
|
|
신호 형식 |
SMPTE 424M, SMPTE 292M, SMPTE 259M |
|
데이터 비율 |
270Mbit/s - 1.48Gbit/s - 3Gbit/s |
|
케이블 평형 |
자동 케이블 EQ (벨덴 1694A 케이블) |
|
250m @ 270Mbit/s, 140m @ 1.5Gbit/s, 80m @ 3Gbit/s |
|
|
SDI 인터페이스 |
BNC 75 오름 |
|
인터콤 |
|
|
카메라 광학 어댑터 |
|
|
인터페이스 |
4핀 XLR (남자) / 5핀 XLR (여성) / 3.5mm 헤드셋 잭 |
|
마이크 |
무성 및 선제 입력과 함께 마이크 입력 |
|
헤드폰 |
부피가 높거나 낮아지는 |
|
오디오 |
균형 또는 불균형 라인 레벨 |
|
통계 |
|
|
카메라 광학 어댑터 |
|
|
|
4핀 공기 머리 또는 3핀 미니 XLR |
|
출력 |
건조 접촉 폐쇄 또는 습기 +12V |
|
켜져: 단전 또는 +12V |
|
|
꺼: 열거나 0V |
|
|
원격 제어 |
|
|
인터페이스 |
산업 표준의 터미널 블록 |
|
데이터 |
RS422 / RS232/ RS485 |
|
이더넷 |
|
|
항구 |
10/100 베이스-T, RJ-45 커넥터 |
|
작업 모드 |
풀 듀플렉스/반 듀플렉스 |
|
데이터 비율 |
10 Mbps & 100 Mbps 이더넷 (자동 적응) |
3G/HD/SD-SDI 광섬유 변환기 응용 프로그램
