E 연결 중국 기술 Co., 주식 회사.
직업적인 섬유 광 통신 및 CCTV 안전 전송 제품 제조자
|
제품 상세 정보:
결제 및 배송 조건:
|
| Fiber interface: | Simplex LC | Wavelength: | 1310nm / 1550nm |
|---|---|---|---|
| Power consumption: | <15W | Power Input: | 200VAC to 240VAC |
| Weight: | 11.5KG/pair | Size: | 19” 2U Rack |

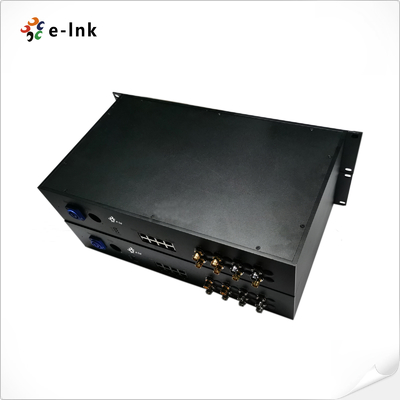

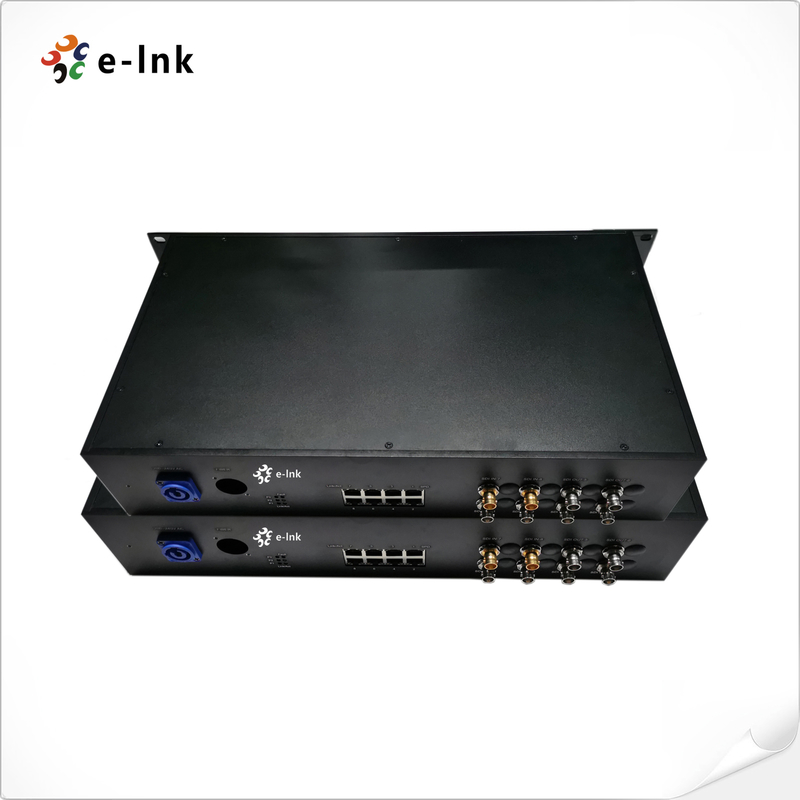

3G-SDI 광섬유 연장기 개요
이LNK-3GSDI-6FV2BV8GP는 고성능 광섬유 전송 시스템으로,
8 기가비트 PoE 포트(802.3af/at), 6개의 전방향 3G-SDI 채널 및 2개의 후방향 3G-SDI 채널을
단일 광섬유를 통해 결합합니다. 압축되지 않은
SDI(270Mbps), HD-SDI(1.485Gbps) 및 3G-SDI(2.97Gbps)신호
를 방송 품질로 제공하며, 전자기 간섭에 면역되어 초고신뢰성 o
peration을 보장합니다. HD 감시 및 라이브 방송에 이상적이며, 기존 동축 시스템의 기능을 훨씬 뛰어넘어 최대 20km까지 전송 범위를 확장합니다. 자동 감지 PoE 포트는 호환 가능한
장치에 지능적으로 전원을 공급하고 비 PoE 장비를 안전하게 연결합니다.
3G-SDI 광섬유 연장기 기능
3G-SDI 광섬유 연장기 기술 지표
|
광섬유 인터페이스 |
|
|
광섬유 인터페이스 |
S임플렉스 LC |
|
전송 거리 |
20Km |
|
파장 |
1310nm/1550nm |
|
비디오 |
|
|
비디오 인터페이스 |
BNC |
|
비디오 입/출력 임피던스 |
75Ω |
|
비디오 입/출력 전압 |
일반: 1Vpp, 최소 0.5Vpp, 최대 1.5Vpp |
|
비디오 비트율 |
최대 3.2Gb/s |
|
차동 이득(10%～90% APL) |
<1% |
|
비디오 SDI 표준 |
270Mbps(SD-SDI), 1.485Gbps/M(HD-SDI) |
|
SMPTE425M3Gb/s 매핑(3G-SDI) |
|
|
SMPTE424M 3Gb/s 직렬 인터페이스(3G-SDI) |
|
|
비디오 입력 |
6 채널 3G-SDI |
|
Video 출력 |
2 채널 3G-SDI |
|
이더넷 |
|
|
표준 |
IEEE802.3 10Base-T IEEE802.3u 100Base-TX/FX IEEE802.3ab 1000Base-T IEEE802.3z 1000Base-X |
|
전력 공급 이더넷 |
IEEE 802.3af: PoE 48V DC, 최대 15.4와트, 350mA IEEE 802.3at: PoE 48~56V DC, 최대 30와트, 650mA 전원 핀 할당: 4/5(+), 7/8(-) |
|
데이터 속도 |
10/100/1000Mpbs |
|
커넥터 |
8 x RJ45 |
|
포트당 최대 전력 |
RJ45 포트 1 ~ 포트 8 (포트당 최대 30W) |
|
전기적 특성 |
|
|
전원 입력 |
200VAC ~ 240VAC |
|
전력 소비 |
<15W |
|
LED 표시기 |
|
|
PWR |
전원 공급 장치 |
|
SDI 1~8 |
3G-SDI 신호 |
|
ACT |
RJ45 이더넷 신호 |
|
LINK |
Link 상태 |
|
기계적 특성 |
|
|
크기 |
19” 2U 랙 |
|
Weight |
11.5KG/쌍 |
|
케이스 |
금속 케이스 |
|
장착 옵션 |
랙 마운트 |
|
환경 |
|
|
작동 온도 |
-20℃～+70℃ |
|
보관 온도 |
-40℃～+80℃ |
|
작동 습도 |
0~95% |
3G/HD/SD-SDI 광섬유 연장기 주문 정보
|
모델 |
설명 |
|
LNK-3GSDI-6FV2BV8GP |
8Ch 기가비트 PoE + 6Ch 전방향 3G-SDI + 2Ch 후방향 3G-SDI 광섬유 연장기, 싱글 모드, 싱글 파이버, 20KM, 19” 2U 랙 마운트 |
3G/HD/SD-SDI 광섬유 연장기 응용 분야
애프터 서비스 및 보증 정책
온라인 고객 서비스 및 전화 고객 서비스, 제공제품 컨설팅,원격 기술 지원
, 유지 보수 및 수락 서비스.서비스 정책
: 3개월 교체 및 3년 보증.교체
: 일련의 제품을 구매한 후 3개월 이내에 기술자가 제품 고장을 테스트하고 자연 재해가 아닌 인위적인 손상으로 인해 구매자는 직접동일한 유형의 제품을 교체하기 위해 구매 지점으로 이동할 수 있습니다. 또는 유사한 성능의 제품.
제품 테스트에 문제가 없으면 원래 샘플이 반환됩니다.
보증
: 자연 재해가 아닌 인위적인 손상으로 인해 당사의 무료 보증 기간은 1년입니다.
[다음 상황은 교체 및 무료 유지 보수 범위에 포함되지 않습니다]1. 제품 설명서의 지침에 따르지 않은 작동 및 유지 보수로 인한 손상.
2. 부적절한 전압 입력, 물 섭취 및 파손과 같은 인적 요인으로 인한 손상.
3. 번개, 지진, 화재 등과 같은 자연 재해로 인한 제품 손상.
3. 회사의 허가 없이 내재된 설정을 무단으로 변경하거나 수리.
4. 무료 유지 보수 범위를 벗어난 제품.
5. 고객이 보낸 수리 중 운송, 적재 및 하역으로 인한 손상.
6. 제품 보증서의 제품 바코드 또는 모델이 제품 자체와 일치하지 않습니다.
7. 설계, 기술, 제조 및 품질과 같은 제품 문제가 아닌 다른 문제로 인한 고장 또는 손상.
