| Fiber interface: | Simplex LC | Wavelength: | 1310nm / 1550nm |
|---|---|---|---|
| Power consumption: | <3W | Power adaptor: | AC 100-240V to DC 5V 2A |
| Weight: | 1.1KG/pair | Dimension Size: | 166*28*105MM |

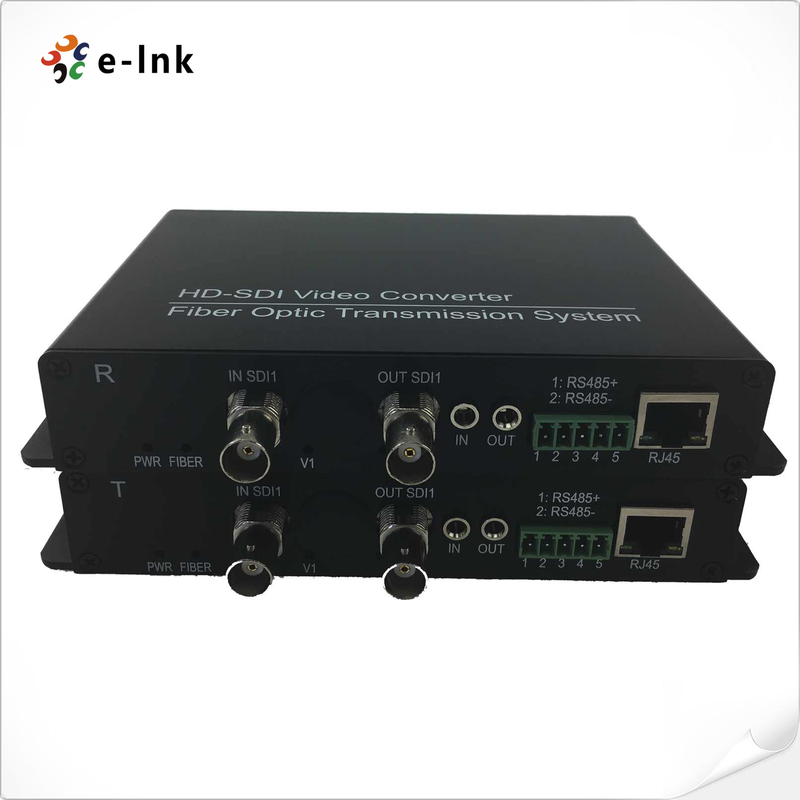

3G-SDI 광섬유 확장기 개요
E-Link의SDI/HD/3G 비디오 디지털 광 변환기전 디지털 기가비트 섬유 기술을 사용합니다.
압축되지 않은 및 암호화되지 않은 SDI 신호를 전송하기 위해
원모드 섬유를 통해 먼 거리를 이동합니다.
그리고 산업 모니터링, 그것은 안정적인 성능과 함께 0 왜곡과 초 HD 품질을 보장
실시간 모니터링을 위한 LED 상태 표시기RS485 제어, 컨버터 제공
교통 시스템, 군사 보안, 라이브 방송 및 경기장 AV와 유연한 통합.
주요 특징은 높은 안정성, 플러그 앤 플레이 동작 및 산업용 수준의 견고한 신뢰성입니다.
3G-SDI 광섬유 확장기 특징
1310 nm, 1550 nm 및 16 CWDM 파장의 파장 범위를 지원합니다.
ITU-T G와 일치합니다.694.2
모든 데이터 속도 3.2 Gb/s 이하의 자동 케이블 평형 (Belden 1694A)
작동 조건의 실시간 모니터링을 위한 LED 상태 표시기
높은 신호 품질을 유지하기 위해 비디오 재생을 지원합니다
융통성 배포를 위한 핫 플러그 가능한 SFP 송신기 지원
최대 작동 속도 최대 3.2Gb/s
SMPTE 292M (2.97 Gb/s) 호환 클럭 복구
SD-SDI, HD-SDI 및 3G-SDI 디지털 비디오 전송을 위한 플러그 앤 플레이 설계
단 하나의 섬유로 연결되는 인터페이스
호환되는 SDI 비디오 형식:
625/25 PAL
525/29.97 NTSC
525/23.98 NTSC
720p50, 720p59.94
1080p 23.98/24/30/50/60
1080i 23/24/30/50/59.94
3G-SDI 광섬유 확장기 기술 지표
|
섬유광학표면: |
|
|
섬유 인터페이스 |
단순LC |
|
전송 거리 |
550m-120Km(SFP 트랜시버에 따라) |
|
파장 |
1310 nm /1550 nm(SFP 트랜시버에 의존) |
|
비디오 |
|
|
비디오 인터페이스 |
BNC |
|
비디오 입력/출력ut 임피던스 |
75오 |
|
비디오 입력/출력 전압 |
전형적인: 1Vpp, 최소 0.5Vpp, 최대 1.5Vpp |
|
비디오 비트 속도 |
최대 3.2Gb/s |
|
이득 차이 (10%)∙90% APL) |
< 1% |
|
비디오 SDI 표준
|
270Mbps (SD-SDI), 1.485Gbps/M (HD-SDI) SMPTE425M3Gb/s 매핑 (SDI) SMPTE424M 3Gb/s 직렬 인터페이스 ((3G-SDI |
|
데이터 |
|
|
물리적 인터페이스 |
산업 표준 나사 터미널 |
|
데이터 타입 |
RS485/RS422/RS232/맨체스터 |
|
주파수/비율 지원 |
0~400Kbps |
|
이더넷 |
|
|
항구 |
10/100 베이스-T, RJ-45 커넥터 |
|
작업 모드 |
풀 듀플렉스/반 듀플렉스 |
|
데이터 비율 |
10 Mbps 및 100 Mbps 이더넷 (자동 적응) |
|
전원 공급 |
|
|
전원 어댑터 |
AC 100-240V에서 DC 5V 2A |
|
전력 소비 |
3W |
|
D임센션 크기 |
166*28*105MM |
|
운송중량 |
1.1kg/쌍 |
|
(외부 전원 어댑터와 패키지 상자를 포함) |
|
|
환경 |
|
|
작업 T온도 |
-40°C +80°C |
|
저장온도 |
-40°C +85°C |
|
작업 습도 |
0~95% |
|
MTBF |
≥100000시간 |
3G/HD/SD-SDI 광섬유 확장기 응용
판매 후 및 보증 정책
그 구성은온라인 고객 서비스그리고전화 고객 서비스, 제공제품 상담,
원격 기술 지원,유지보수 및 수용 서비스.
서비스 정책: 3개월 교체 3년 보증
대체: 제품 시리즈를 구매한 후 3개월 이내에 제품 장애를 테스트한 후
기술자 및 인위적 손해로 인한 비자연 재난으로 인해 구매자는 직접
같은 종류의 제품을 교체하기 위해 구매점에 가거나
제품 검사에서 문제가 없다면 원본 샘플을 반환합니다.
보증: 자연재해로 인한 인위적 손해, 우리 회사의 무료 보증 기간은 1 년입니다.
[다음 사정이 교체 및 무료 유지보수 적용 범위에 포함되지 않습니다.]
1- 제품 설명서 지침에 부합하지 않는 조작 및 유지보수로 인한 손해
2인간적 요인, 즉 부적절한 전압 입력, 물 흡입 및 파열로 인한 손해
3천재지변, 번개, 지진, 화재 등으로 인한 제품 손해
3회사 허락 없이 기본 설정을 변경하거나 수리할 수 있습니다.
4무료 유지보수 범위를 벗어난 제품.
5- 고객으로부터 수리 시 운송, 부하 및 배하로 인한 손해
6제품 보증 카드에 표시된 제품 바코드 또는 모델은 제품 자체와 일치하지 않습니다.
7- 디자인, 기술, 제조 및 품질과 같은 제품 이외의 다른 문제로 인한 고장 또는 손상
