제품 상세 정보:
결제 및 배송 조건:
|
| 키워드: | 광섬유 SFP 모듈 | 자료 비율: | 40Gbps 이더넷 |
|---|---|---|---|
| 연결기: | 이중 통신 LC 연결기 | 사고 방식: | 1310nm |
| 전송거리: | 2 킬로미터 | 먹스 역다중화기 디자인: | 4 CWDM 레인 |
| 하이 라이트: | 두 부분으로 된 LC 40G QSFP 송수신기,SMF 40G QSFP 송수신기,2KM 섬유 광학 모듈 |
||

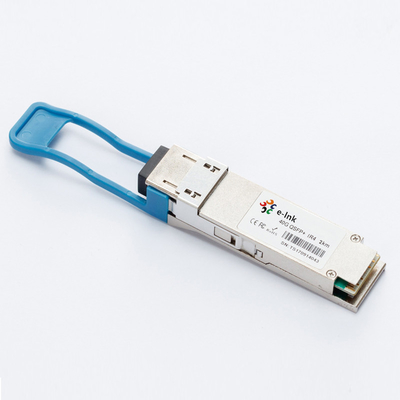

섬유 광 모듈 40G QSFP 송수신기 단일모드 두 부분으로 된 LC 연결기 2KM
40G QSFP+ 송수신기 장점
4개의 독립적 전 이중 채널
TX 입력과 Rx 출력 CDR 리타이밍
CML 적합한 전기적 입출력
MTP / MPO 광 커넥터
짜맞춘 디지털 진단 기능
전기 특성 (70 'Ｃ에 대한 TOP = 0, 3.47 볼트에 VCC = 3.13)
|
매개 변수 |
기호 |
민 |
Typ |
맥스 |
유닛 |
기록 |
|
채널 당 자료 비율 |
|
- |
10.3125 |
11.2 |
그비피스 |
|
|
소비 전력 |
|
- |
2.5 |
3.5 |
Ｗ |
|
|
공급전류 |
Icc |
|
0.75 |
1.0 |
A |
|
|
입출력 전압 높은 것을 제어하세요 |
VIH |
2.0 |
|
프크크 |
Ｖ |
|
|
입출력 저전압을 제어하세요 |
VIL |
0 |
|
0.7 |
Ｖ |
|
|
상호 채널 뒤틀림 |
쯧쯧 혀를 차세요 |
|
|
150 |
Ps |
|
|
RESETL 지속 기간 |
|
|
10 |
|
미국 |
|
|
RESETL 인가 해제 시간 |
|
|
|
100 |
부인 |
|
|
전원 켬 타임즈 지 |
|
|
|
100 |
부인 |
|
|
송신기 |
||||||
|
단일단 형태 출력전압 허용오차 |
|
0.3 |
|
4 |
Ｖ |
1 |
|
커먼 모드 전압 허용 오차 |
|
15 |
|
|
mV |
|
|
입력 디프 전압을 전하세요 |
VI |
150 |
|
1200 |
mV |
|
|
입력 디프 임피던스를 전하세요 |
신 |
85 |
100 |
115 |
|
|
|
데이터 종속 입력 지터 |
DDJ |
|
0.3 |
|
UI |
|
|
수신기 |
||||||
|
단일단 형태 출력전압 허용오차 |
|
0.3 |
|
4 |
Ｖ |
|
|
Rx 출력 디프 전압 |
보 |
370 |
600 |
950 |
mV |
|
|
Rx 출력 상승과 하락 전압 |
Tr / 트프 |
|
|
35 |
추신 |
1 |
|
전체 지터 |
TJ |
|
0.3 |
|
UI |
|
개관
4의 중심 파장은 국제 전기통신 규격 위원회 G694.2에서 규정된 CWDM 파장 그리드의 회원들로서 CWDM 채널은 1271, 1291, 1311과 1331nm입니다. 그것은 광 인터페이스를 위한 두 부분으로 된 LC 연결기와 전기 인터페이스를 위한 38 핀 연결기를 포함합니다. 장거리 시스템에서 광분산을 최소화하기 위해, 단일 모드 빛 섬유 (SMF)는 이 모듈에 적용되어야 합니다.
진단 모니터링 인터페이스
디지털 진단 감시 기능은 모든 QSFP+ LR4에 이용 가능합니다. 2번 와이어 직렬 접속은 연락하기 위한 사용자에게 모듈을 제공합니다. 메모리의 구조는 유동화에 나타납니다. 기억장치 공간은 낮은 단일 페이지 안으로 배열되고 128 바이트와 다수 상위 주소 공간 페이지의 공간을 다룹니다. 이 구조는 인터럽트 플래그와 모니터와 같은 더 낮은 페이지에서 주소로 적시 접근을 허용합니다. 일련 ID 정보와 문턱값 설정과 같은 더 적은 시간 비판적 시간 항목이 페이지 선택 기능으로 이용 가능합니다. 사용된 인터페이스 주소는 A0xh이고, 한번 일시정지 상황과 관련된 전체 판독 데이터를 가능하게 할 인터럽트 처리와 같은 시간 임계 데이터를 위해 주로 사용됩니다. 일시정지 뒤에, IntL이 주장되었습니다, 진행자는 기의 영향을 받은 채널과 타입을 결정하기 위해 플래그 필드를 읽어낼 수 있습니다.
송수신기 회로 구성도
핀 할당
명령 정보
|
부품번호 |
기술 |
|
LNK-QSFP-IR4 |
40G QSFP+ 1310nm 2KM IR4 LC |
