제품 상세 정보:
결제 및 배송 조건:
|
| 제품 이름: | SDI-광섬유 변환기 | 전력 어뎁터: | AC 110~220V |
|---|---|---|---|
| 전력 소비: | <15w> | 차원: | 19인치 1U |
| 파장: | 1310nm/1550nm | 작동 온도: | -20C~+70C |
SDI 광섬유 확장기 제품 설명:

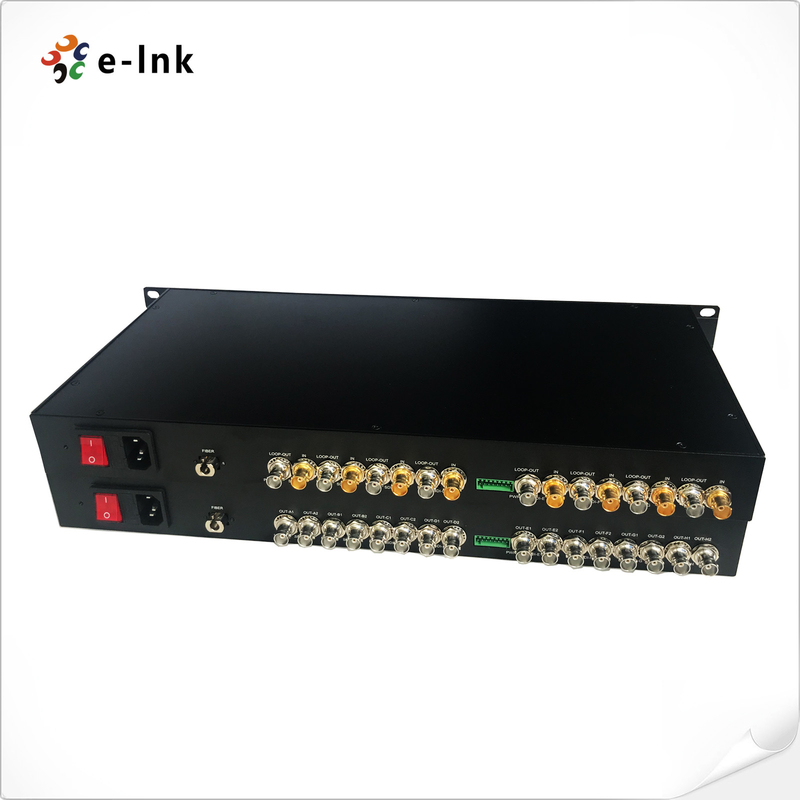

LNK-3GSDI-4BV 시리즈는 단일 광섬유 케이블을 통해 전송되는 4채널 양방향 3G-SDI 표준 고화질 비디오 신호를 지원합니다.그리고 3G/HD-SDI 루프 출력을 통해 신호를 로컬로 모니터링이 SDI 오버 광섬유 확장기는 1080P 3G-SDI 신호를 위한 하나의 송신기와 하나의 수신기를 포함한다.이건SDI 광섬유 확장기동시에 4-Ch 양방향 3G-SDI Video.1-Ch 리버스 RS-485 데이터를 전송할 수 있습니다. 하나의 광섬유를 통해 신호를 전송합니다.CD 수준까지의 오디오 품질은 리버스 RS-485 데이터 통신 형식을 지원합니다..
광섬유를 통해 4채널 양방향 3G-SDI 비디오 전송
신호 무결성을 보장하기 위한 자동 케이블 평형
자동 재클럭 270Mbit/s - 1.48Gbit/s - 3Gbit/s
3G-SDI 카메라 시스템과 직접 호환되며 리버스 RS-485 데이터 프로토콜을 지원합니다
- 최소 10km (6.2마일), 최대 120km까지
산업용 터미널 블록 전력 입력
화상 교환 및 화상 꽂이를 지원합니다.
전 디지털 비 압축 방송 수준 전송
- 슈퍼 광학 동적 범위 및 사용 전에 조정되지 않습니다.
광섬유 WDM/CWDM/DWDM 기술
| 섬유 인터페이스 | 심플렉스 LC |
| 전송 거리 | 550m-20Km |
| 비디오 인터페이스 | BNC |
| 비디오 입력/출력 임페던스 | 75Ω |
| 비디오 입력/출력 전압 | 전형적인: 1Vpp, 최소 0.5Vpp, 최대 1.5Vpp |
| 비디오 비트 속도 | 최대 3.2Gb/s |
| 비디오 SDI 표준 | 270Mbps (SD-SDI), 1.485Gbps/M ((HD-SDI) |
| SMPTE425M3Gb/s 매핑 (SDI) | |
| SMPTE424M 3Gb/s 직렬 인터페이스 ((3G-SDI | |
| 물리적 인터페이스 | 산업 표준 나사 터미널 |
| 데이터 타입 | 리버스 RS485 |
| 주파수/비율 지원 | RS485에 최대 57600bps |
| BER | <10 ̊9 |
SDI 광섬유 확장기 기술 지원 및 서비스는 다음을 포함합니다.
| 모델 | 설명 |
| LNK-3GSDI-4BV | 4-Ch 쌍방향 3G-SDI 비디오 로프아웃, 20km, SM, FC, 1개의 송신기와 1개의 수신기를 포함하여, 쌍으로 사용 |
| LNK-3GSDI-4BV1R | 루프아웃 + 1-Ch RS485 리버스 데이터, 20km, SM, FC, 1개의 송신기 및 1개의 수신기를 포함하여, 쌍으로 사용되는 4-Ch 쌍방향 SDI 비디오 |
