제품 상세 정보:
결제 및 배송 조건:
|
| 전원 어댑터 :: | 직류 5~12V | 소비 전력 :: | <5w> |
|---|---|---|---|
| 차원 :: | 80 Ｘ 40 Ｘ 20 밀리미터 | 무게:: | 0.8KG/pair |
| 증가하는 것 :: | 데스크탑 |
개요

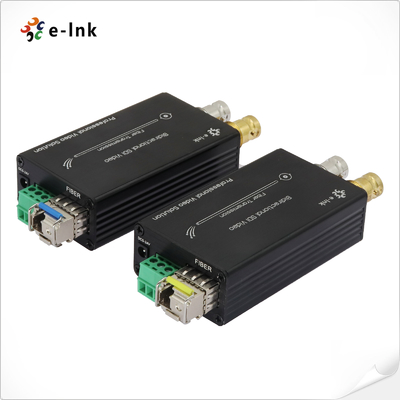

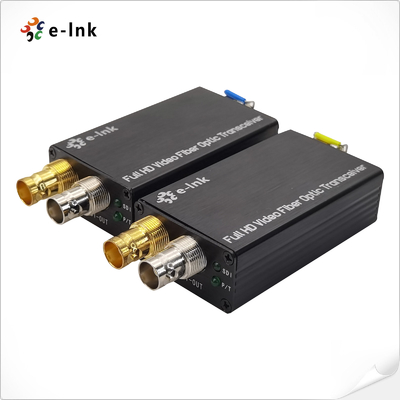

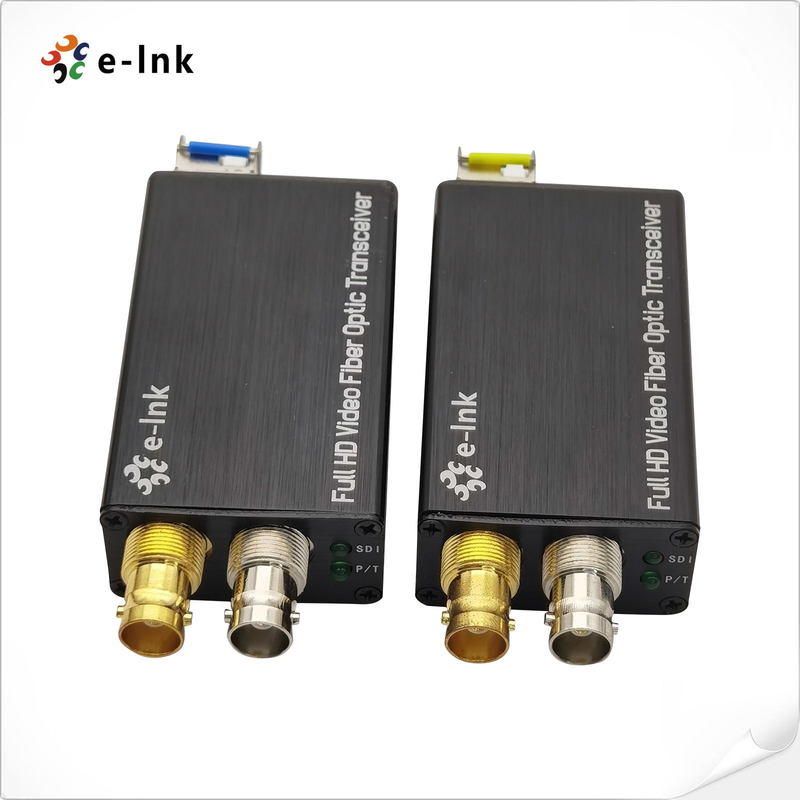

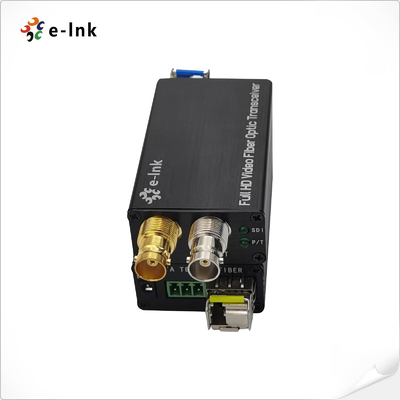

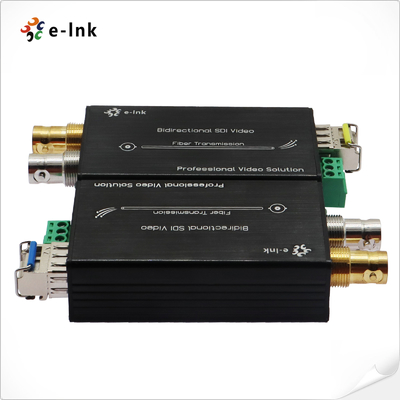

이 미니 타입 3G/HD-SDI 광섬유 컨버터는 전문적인 비디오 전송을 위해 설계되었으며,
단일 광섬유 케이블을 통해1 채널 양방향 3G/HD-SDI 비디오
(오디오 포함)를 지원합니다.이 솔루션은 송신기 및 수신기 쌍을 포함하여 , , ,
,비압축 디지털 비디오
를 방송 품질로 전송할 수 있습니다. 모든 병리적 패턴을 완벽하게 지원하여, 1080P 3G/HD-SDI 신호에 대한 안정적이고 신뢰할 수 있는 신호 전송을 보장합니다. 보안 감시,
화상 회의, 라이브 방송 및 이벤트 제작 응용 분야에 이상적입니다.
기능
► 각 채널은 4 채널 오디오를 포함합니다;
► 자동 케이블 이퀄라이제이션, 3.2Gb/s 미만의 모든 속도에 사용 (Belden 1694A);
► 자동 재클로킹 270Mbit/s - 1.48Gbit/s - 3Gbit/s
► HD-SDI 카메라 시스템
과 직접 호환► 최대
80km
의 장거리 전송 기능
► 핫 스왑 및 핫 플러그;
► 모든 병리적 패턴을 처리하고, 완전 디지털 비압축 방송 레벨 전송;
► 작동 상태를 모니터링하기 위한 LED 상태 표시;
| 인터페이스 및 패널 | |
| 기술 지표 | 광섬유 인터페이스 |
| 광섬유 인터페이스 | 심플렉스 LC |
| 전송 거리 | 0-20Km (기타 거리 사용 가능) |
| 파장 | |
| 1310nm/1550nm | 비디오 |
| 비디오 인터페이스 | BNC |
| 비디오 입력/출력 임피던스 | 75Ω |
| 비디오 입력/출력 전압 | 일반:1Vpp, 최소 0.5Vpp, 최대 1.5Vpp |
| 비디오 비트율 | 최대 3.2Gb/s |
| 차동 이득 (10%~90% APL) | <1% |
| SDI 형식 지원 | |
| 625/25 PAL | |
| 525/29.97 NTSC, 525/23.98 NTSC | |
| 720p50, 720p59.94 | |
| 1080i 23/24/30/50/59.94 | 1080P 23.98/24/30/50/60 |
| 비디오 SDI 표준 | |
| 270Mbps (SD-SDI), 1.485Gbps/M(HD-SDI) | |
| SMPTE425M3Gb/s 매핑(3G-SDI) | |
| SMPTE424M 3Gb/s 직렬 인터페이스(3G-SDI) | 전기적 특성 |
| 전원 어댑터 | DC 5~12V |
| 전력 소비 | |
| <5W | LED 표시기 |
| SDI | SDI 비디오 |
| P/T | |
| 전원 공급 장치 | 기계적 특성 |
| 크기 (LxWxH) | 80 x 40 x 20 mm |
| 무게 | 0.8KG/쌍 |
| 케이스 | 알루미늄 케이스 |
| 장착 옵션 | |
| 데스크탑 | 환경 |
| 작동 온도 | -20℃～+70℃ |
| 보관 온도 | -40℃～+80℃ |
| 작동 습도 | 0~95% |
MTBF
| LNK-MHD-BI40 | 미니 타입 양방향 HD-SDI to Fiber 컨버터, SMF, LC 광섬유 커넥터 40KM, 송신기 및 수신기 포함, 쌍으로 사용 |
| 모델 | 설명 |
| LN K-MHD-BIMM | 미니 타입 양방향 HD-SDI to Fiber 컨버터, MMF, LC 광섬유 커넥터 500미터, 송신기 및 수신기 포함, 쌍으로 사용 |
| LNK-MHD-BI20 | 미니 타입 양방향 HD-SDI to Fiber 컨버터, SMF, LC 광섬유 커넥터 20KM, 송신기 및 수신기 포함, 쌍으로 사용 |
| LNK-MHD-BI40 | 미니 타입 양방향 HD-SDI to Fiber 컨버터, SMF, LC 광섬유 커넥터 40KM, 송신기 및 수신기 포함, 쌍으로 사용 |
| 모델 | 설명 |
| LNK-M3G-BIMM | 미니 타입 양방향 3G-SDI to Fiber 컨버터, MMF, LC 광섬유 커넥터 500미터, 송신기 및 수신기 포함, 쌍으로 사용 |
| LNK-M3G-BI20 | 미니 타입 양방향 3G-SDI to Fiber 컨버터, SMF, LC 광섬유 커넥터 20KM, 송신기 및 수신기 포함, 쌍으로 사용 |
LNK-M3G-BI40
