제품 상세 정보:
결제 및 배송 조건:
|
| 제품 이름: | SDI-광섬유 변환기 | 전력 어뎁터: | DC 5~25V |
|---|---|---|---|
| 전력 소비: | <5w> | 차원: | 80 Ｘ 40 Ｘ 20 밀리미터 |
| 파장: | 1310nm/1550nm | 작동 온도: | -20C~+70C |
SDI 광섬유 확장기 제품 설명:

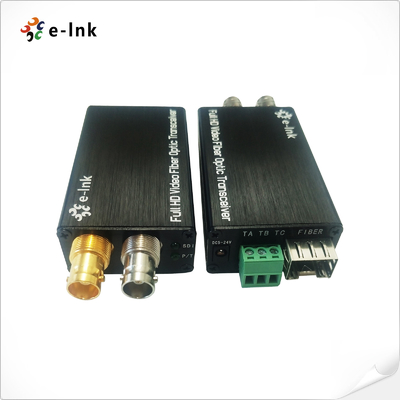

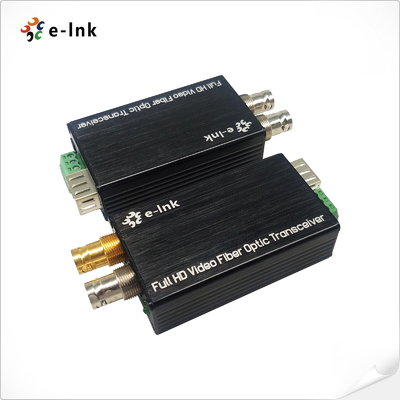

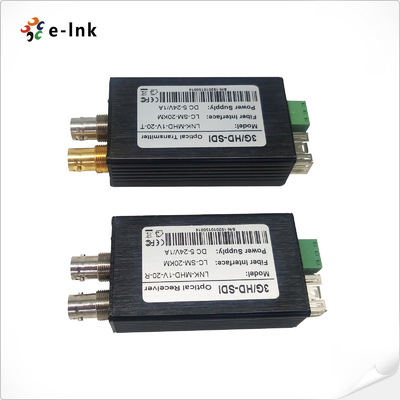

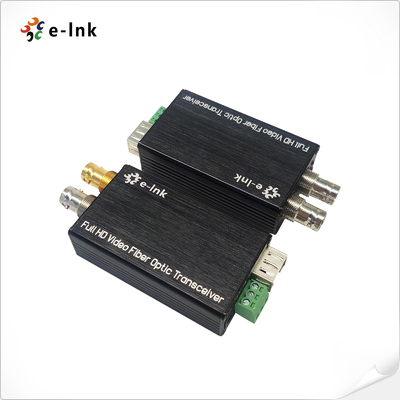

LNK-M3G-1V 시리즈 미니 타입 3G/HD-SDI 섬유 변환기 1채널 3G/HD-SDI 비디오 (오디오 임베디드) 및 광섬유 케이블을 통해 전송되는 Tally 또는 리버스 RS485 신호를 지원합니다.그리고 3G/HD-SDI 루프 출력을 통해 신호를 로컬로 모니터링. SDI 오버 광섬유 확장기는 1080P 3G / HD-SDI 신호를위한 하나의 송신기와 하나의 수신기를 포함합니다.
각 채널에는 8채널 오디오가 내장되어 있습니다.
자동 케이블 평형, 3.2 Gb/s 이하의 모든 속도 (Belden 1694A) 에 사용됩니다.
자동 리클로킹 270Mbit/s - 1.48Gbit/s - 3Gbit/s
HD-SDI 카메라 시스템과 직접 호환
80km까지의 장거리 송전 능력
∙ 핫스프레이와 핫플러그
모든 병리학적 패턴을 처리하고, 완전히 디지털 비 압축 방송 수준 전송;
LED 상태 표시 작업 조건을 모니터링하기 위해
- 초 광학 동적 범위 및 조정 자유
CWDM 파장 1470~1610nm 선택
산업용 온도 범위 (-20°C~+70°C), 다양한 환경에 적응할 수 있습니다.
| 섬유 인터페이스 | 심플렉스 LC |
| 전송 거리 | 550m-20Km |
| 비디오 입력/출력 임페던스 | 75Ω |
| 비디오 입력/출력 전압 | 전형적인: 1Vpp, 최소 0.5Vpp, 최대 1.5Vpp |
| 비디오 비트 속도 | 최대 3.2Gb/s |
| SDI 형식 지원 | 625/25 PAL |
| 525/29.97 NTSC, 525/23.98 | |
| 720p50, 720p59.94 | |
| 1080i 23/24/30/50/59.94 | |
| 1080P 23.98/24/30/50/60 | |
| 비디오 SDI 표준 | 270Mbps (SD-SDI), 1.485Gbps/M ((HD-SDI) |
| SMPTE425M3Gb/s 매핑 (SDI) | |
| SMPTE424M 3Gb/s 직렬 인터페이스 ((3G-SDI | |
| 물리적 인터페이스 | 산업 표준 나사 터미널 |
| 데이터 타입 | 톨리 또는 리버스 RS485 |
SDI 광섬유 확장기 기술 지원 및 서비스는 다음을 포함합니다.
| 모델 | 설명 |
| LNK-M3G-1V1T-MM | 미니 타입 3G-SDI로 섬유 변환기 Tally와 루프 아웃, MMF, LC 섬유 커넥터 500m, 송신기와 수신기를 포함하여 쌍으로 사용 |
| LNK-M3G-1V1D-MM | 리버스 RS485 및 루프 아웃과 함께 소형 3G-SDI 섬유 변환기, MMF, LC 섬유 커넥터 500 미터, 송신기와 수신기를 포함하여 쌍으로 사용 |
| LNK-M3G-1V1T-20 | 미니 타입 3G-SDI 섬유 변환기, SMF, LC 섬유 커넥터 20KM, 송신기와 수신기를 포함하여 쌍으로 사용 |
| LNK-M3G-1V1D-20 | 리버스 RS485 및 루프 아웃, SMF, LC 파이버 커넥터 20KM, 송신기와 수신기를 포함하여 쌍으로 사용되는 미니 타입 3G-SDI 섬유 변환기 |
| LNK-M3G-1V1T-40 | 미니 타입 3G-SDI 섬유 변환기, SMF, LC 섬유 커넥터 40KM, 송신기와 수신기를 포함하여 쌍으로 사용 |
| LNK-M3G-1V1D-40 | 리버스 RS485 및 루프 아웃, SMF, LC 파이버 커넥터 40KM, 송신기 및 수신기를 포함하여 쌍으로 사용되는 미니 타입 3G-SDI 섬유 변환기 |
