제품 상세 정보:
결제 및 배송 조건:
|
| 파이버 인터페이스: | 단순한 LC | 전송거리: | 550m-20Km |
|---|---|---|---|
| 파장: | 1310nm/1550nm | 전력 소비: | <5w> |
| 차원 (LxWxH): | 73x44x17mm | 작동 온도: | -20C~+70C |

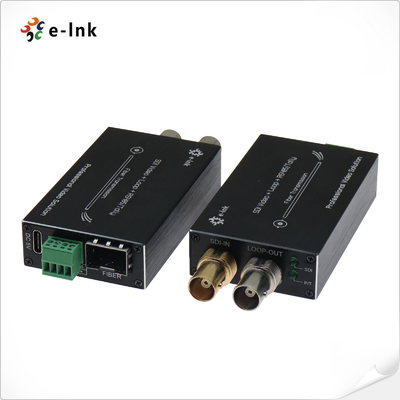

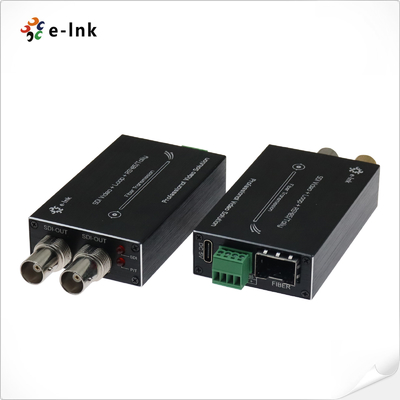

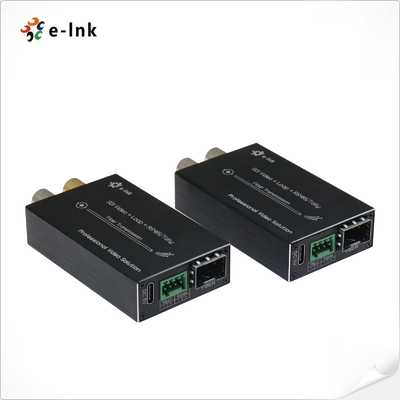

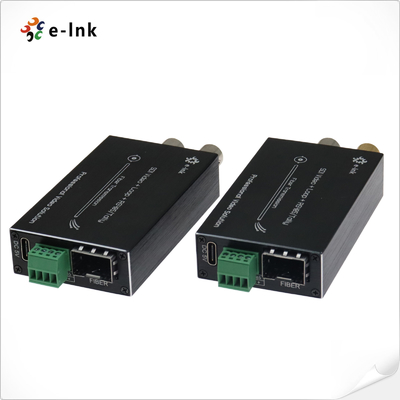

미니 타입HD- SDI와 Tally의 섬유 변환기&리버스 RS485
SDI 비디오 SFP 모듈 장점
각 채널에는 8채널 오디오가 내장되어 있습니다.
● 자동 케이블 평형, 1.5 Gb/s 이하의 모든 속도 (Belden 1694A) 에 사용됩니다.
자동 리클로킹 270Mbit/s - 1.48Gbit/s
SDI 카메라 시스템과 직접 호환
80km까지의 장거리 송전 능력
∙ 핫스프레이와 핫플러그
모든 병리학적 패턴을 처리하고, 완전히 디지털 비 압축 방송 수준 전송;
LED 상태 표시 작업 조건을 모니터링하기 위해
슈퍼 광학 동적 범위 및 조정 자유
CWDM 파장 1470~1610nm 선택
SDI 비디오 SFP 모듈 기술 지표
| 비디오 | |
| 비디오 인터페이스 | BNC |
| 비디오 입력/출력 임페던스 | 75Ω |
| 비디오 입력/출력 전압 | 전형적인: 1Vpp, 최소 0.5Vpp, 최대 1.5Vpp |
| 비디오 비트 속도 | 최대 1.48Gb/s |
| 이득 차이 (10%~90% APL) | < 1% |
| SDI 형식 지원 | 625/25 PAL |
| 525/29.97 NTSC, 525/23.98 | |
| 720p50, 720p59.94 | |
| 1080i 23/24/30/50/59.94 | |
| 비디오 SDI 표준 | 270Mbps (SD-SDI) |
| 1.485Gbps (HD-SDI) | |
| 데이터 | |
| 물리적 인터페이스 | 산업 표준 나사 터미널 |
| 데이터 타입 | 릴리 & 리버스 RS485 |
| 주파수/비율 지원 | RS422용 최대 115200bps |
| BER | <10 ̊9 |
| 전기 | |
| 전원 어댑터 | DC 5V |
| 전력 소비 | <5W |
| LED 표시기 | |
| SDI | SDI 비디오 |
| P/T | 전원 공급 |
| 기계식 | |
| 크기 (LxWxH) | 73 x 44 x 17mm (TX) |
| 무게 | 75g (TX) |
| 껍질 | 알루미늄 케이스 |
| 장착 옵션 | 데스크톱 |
산업용 이더넷 미디어 변환기전반적인 설명
LNK-MHD-1V 시리즈 미니형 HD-SDI 광섬유 변환기는 광섬유 케이블을 통해 전송되는 1 채널 HD-SDI 비디오 (오디오 임베디드) 및 Tally & Reverse RS485 신호를 지원합니다.HD-SDI 루프 출력을 통해 신호를 로컬로 모니터링E-Link HD-SDI Video over Fiber Converters는 HD-SDI 신호를 위한 하나의 송신기와 하나의 수신기를 포함한다.
주문 정보
| 모델 | 설명 |
| LNK-MHD-1V-MM | 미니 타입 HD-SDI에서 섬유 변환기와 함께톨리 & 리버스 RS485 및 루프 아웃, MMF, LC 파이버 커넥터 송신기와 수신기를 포함하여 500 미터, 쌍으로 사용 |
| LNK-MHD-1V-20 | 미니 타입 HD-SDI에서 섬유 변환기 Tally & Reverse RS485 및 루프 아웃, SMF, LC 섬유 커넥터 20KM, 송신기와 수신기를 포함하여 쌍으로 사용 |
| LNK-MHD-1V-40 | 미니 타입 HD-SDI에서 섬유 변환기 Tally & Reverse RS485 및 루프 아웃, SMF, LC 섬유 커넥터 40KM, 송신기와 수신기를 포함하여 쌍으로 사용 |
